设计说明：有
-
建筑类别：住宅,商业
-
建筑高度：多层建筑
-
建筑结构形式：钢筋混凝土结构
-
地上层数：6层
-
地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：45张
-
设计年代：近代
-
地下室用途：商业
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
-
供水方式：市政供水
-
供水分区：无
-
排水体制：污废合流,雨污分流
-
排水技术：重力排水
-
雨水重现期：10a年
-
火灾危险等级：轻危险级,中危险级Ⅰ级
-
消火栓用水量室内(L/S)：10
-
特殊系统：太阳能热水系统
-
大样节点：卫生间
-
项目地址：山东
附件详情
-
资料目录
-
给排水设计施工总说明
-
半地下室给排水平面图
-
一层给排水平面图
-
二层给排水平面图
-
三层给排水平面图
-
四层给排水平面图
-
五层给排水平面图
-
六层给排水平面图
-
闷顶层给排水平面图
-
屋顶层给排水平面图
-
排水系统图
-
给水系统图
-
雨水系统图
-
太阳能原理图
-
消火栓系统图
-
卫生间详图
-
……
附件详情
该项目位于山东，是一商住小区给排水项目，建筑层数为地上6层，地下1层;建筑高度为17.2米功能包括：商业、住宅等；
设计范围： 该项目设有给水系统、热水系统、排水系统、雨水系统、消火栓给水系统及自动喷水灭火系统；
编制于2013年，共计45张图纸；
屋顶
卫生间给排水大样图
太阳能热水原理图
排水系统原理图
sm.dwg

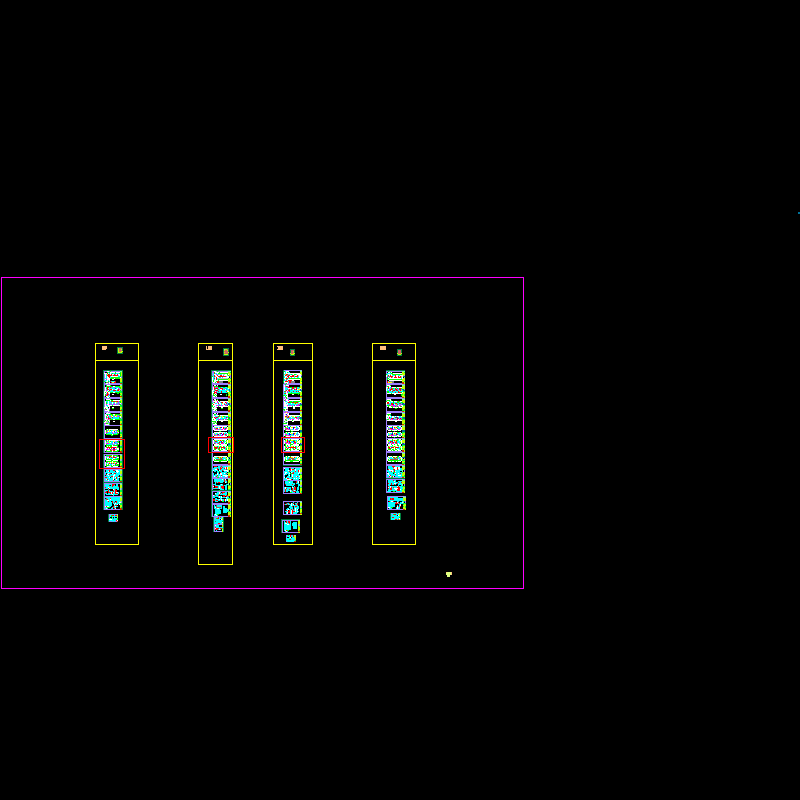

商住楼建筑.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
