一份单层污水处理厂电气CAD施工图纸（二级负荷）

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 建筑设计面积：241.73平方米
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 参考图纸：42张
• 设计年代：近代
• 负荷等级：二级
• 接地方式：TN-C-S
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全

附件详情

• 一、 电气设计 说明
• 二、低压配电系统图
• 三、 配电箱系统 图
• 四、照明动力平面图
• 五、 防雷接地 平面图

附件详情

本稿件是[嘉荫]某污水处理厂全套电气施工图纸，工程建筑地上一层，建筑面积为:241.73平方米，总高4.88米，耐火等级二级。电气设计包含低压配电系统、配电箱系统、照明设计、插座动力系统、防雷接地系统等。

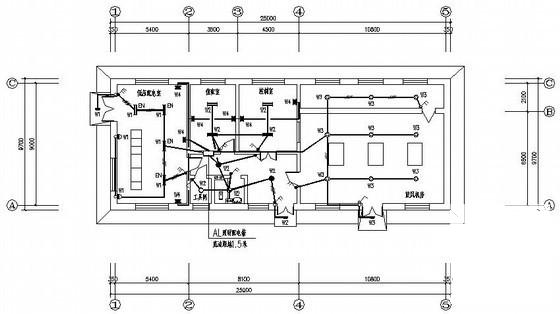

第 1 张图

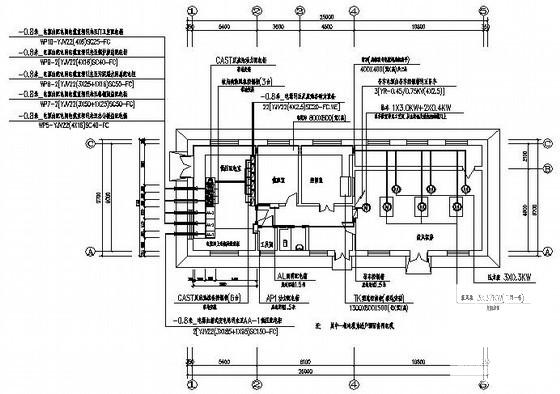

第 2 张图

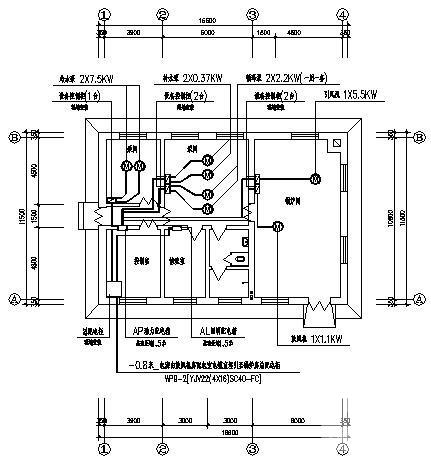

第 3 张图

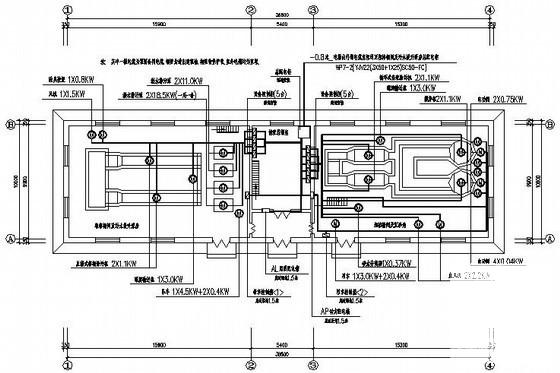

第 4 张图
