4层老年公寓电气施工CAD图纸（二级三级负荷）
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：4层
- 参考图纸：21张
- 设计年代：近代
- 负荷等级：二级,三级
- 防雷等级：第三类
- 接地方式：TN-C,TN-C-S
- 强电设计： 供配电系统 ,应急电源,低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计： 火灾自动报警系统 ,其它
附件详情
- 1、图纸设计说明、资料目录、电气主要图例；
- 2、供电干线图、电话、网络及有线电视系统图 ；
- 3、低压配电箱系统图 ；
- 4、电气火灾监控系统图；
- 5、火灾自动报警设计说明；
- 6、配电平面图；
- 7、避雷平面图；
- 8、基础接地平面图；
- 9、 弱电平面图 ；
- 10、呼叫平面图；
- 11、自动报警平面图。
附件详情
该附件为近代最新老年公寓电气施工图（新火规设计说明），共21张。
设计内容：动力配电设计、节能设计、火灾自动报警说明、呼叫平面设计、电气火灾监控系统。

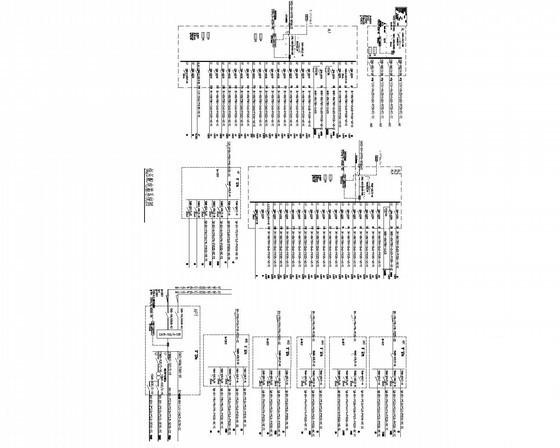

低压配电箱系统图

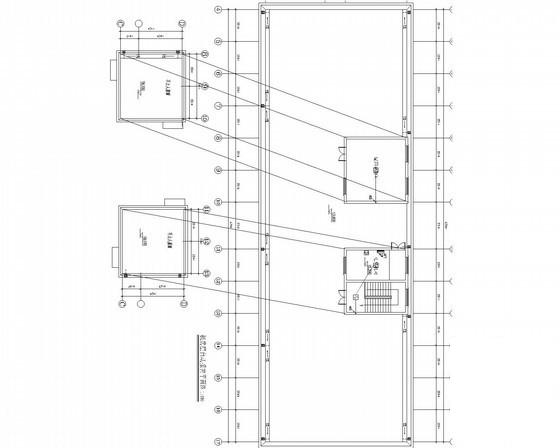

机房层自动报警平面图

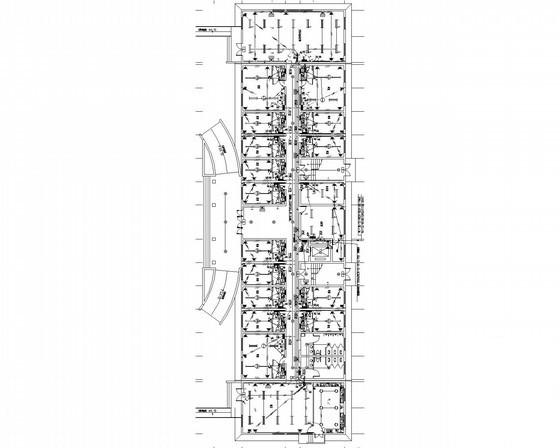

配电平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
公寓电气图纸 - 1 -
公寓电气图纸 - 2 -
公寓电气图纸 - 3 -

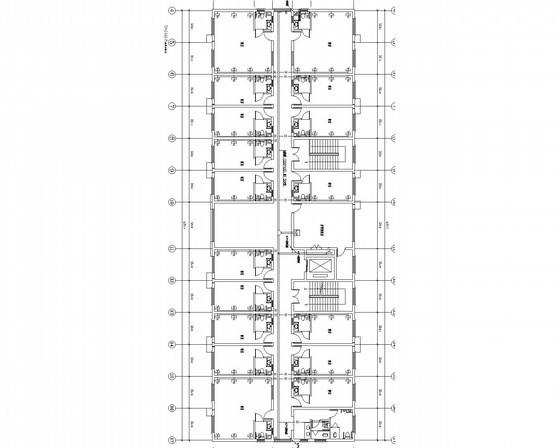

公寓电气图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-02
- 评论次数：0
- 浏览次数：0
- 文件大小：1.14 MB
- 收藏次数：0
-
文件名称：
附件-995855987090565557858.rar
公寓电气图纸下载
