一份6层宾馆给排水CAD施工图纸

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：宾馆
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：15张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
• 供水设备：高位水箱,水泵站,气压水罐,稳压泵,水池
• 供水方式：市政供水,变频供水,高位水箱供水
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：15
• 大样节点：水箱,水泵,泵房,卫生间,集水坑,阀门管件,设备房布置
• 热水供应方式：集中热水供应
• 项目所在地：浙江

附件详情

• 给排水设计说明

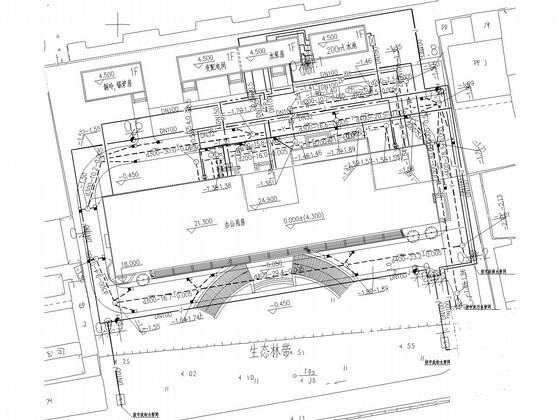

• 给排水总平面图
• 排水、雨水管线系统图
• 给水、热水管线系统图
• 消火栓、自喷管线系统图
• 给排水详图
• 一层消防及喷淋平面图
• 二层消防及喷淋平面图
• 三—五层消防及喷淋平面图
• 六层消防及喷淋平面图
• 一层给排水平面图
• 二层给排水平面图
• 三层给排水平面图
• 四、五层给排水平面图
• 六层给排水平面图
• 屋面给排水及消防平面图

附件详情

该项目位于浙江，为6层宾馆建筑，设计范围：该项目设计范围为室内外给排水及消防部分。生活用水由市政给水管网直接供给。室内排水为污、废水分流。污、废水管升出屋面设透气帽。屋面雨水管引至地面后就近接入附近雨水井。 消防系统 按多层建筑（设有集中空调），耐火等级二级设计。
，共15张图。

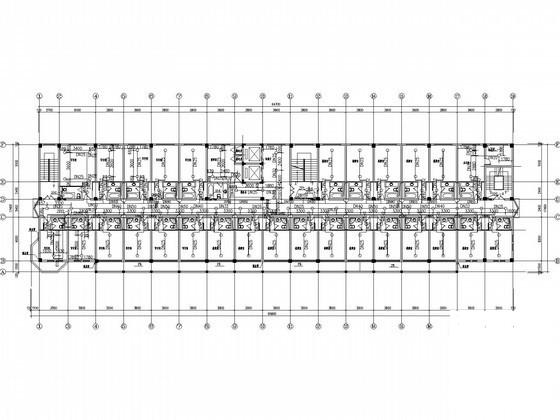

六层消防及喷淋平面图

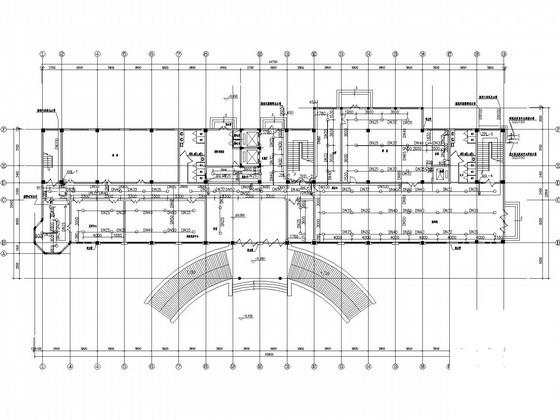

一层消防及喷淋平面图

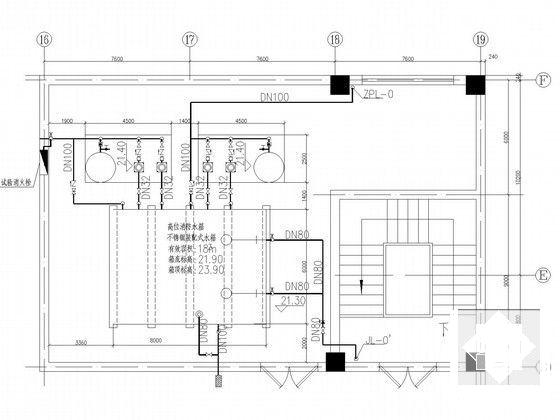

屋顶水箱间管线平面布置详图

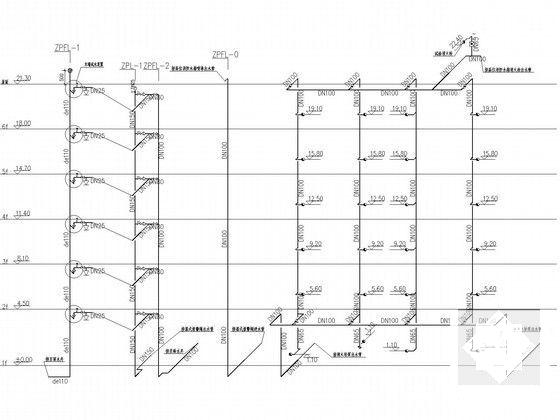

消防系统图

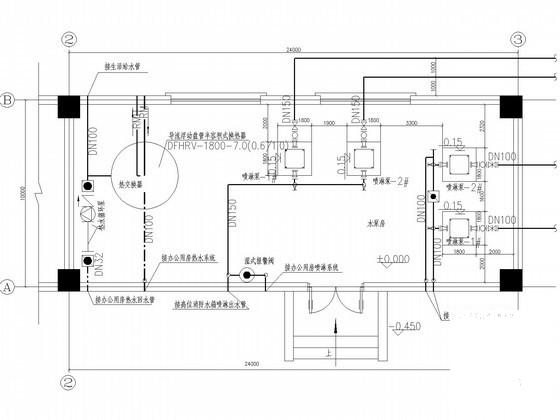

水泵房管线平面布置详图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
