一份22层大型宾馆给排水CAD施工方案图纸(室外消火栓用水量)

benbenfen

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：宾馆
• 建筑高度：高层建筑
• 建筑面积：31309.6平方米
• 地上层数：22层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：30张
• 地下室用途：车库
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统,灭火器配置系统
• 供水设备：高位水箱,水泵站
• 供水方式：市政供水,高位水箱供水
• 排水体制：雨污分流
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40

该附件为"二十二层大型宾馆给排水全套施工图纸"~

二.给排水设计

1.水源采用城市自来水,市政给水管网压力0.30MPa。该建筑裙房及塔楼一到五层生活给水由市政管网直接供给。六层及其以上由水箱-水泵联合供水。

2.排水系统雨污分流,污水经化粪池处理后排入市政污水管网。厨房污水经隔油池处理后排入化粪池。

三.消防设计

1. 消防用水量

该建筑为高级宾馆,室外消火栓用水量30L/s ,室内消火栓用水量40L/s。

2.消防水池室内外消防用水量采用全部贮存,消防用水量为:374.00M。设于地下车库内。

3.屋顶消防水箱设于屋顶水箱间内,消防水箱供消火栓和自动喷淋前10分钟用水。

消防水箱底相对标高: 75.6m。火灾初期由屋顶消防水箱供水,

4.消防水池通气管安装,见国标90S319-17施工,设钢性防水套管,管材采用DN219无缝钢管...

图片展示：

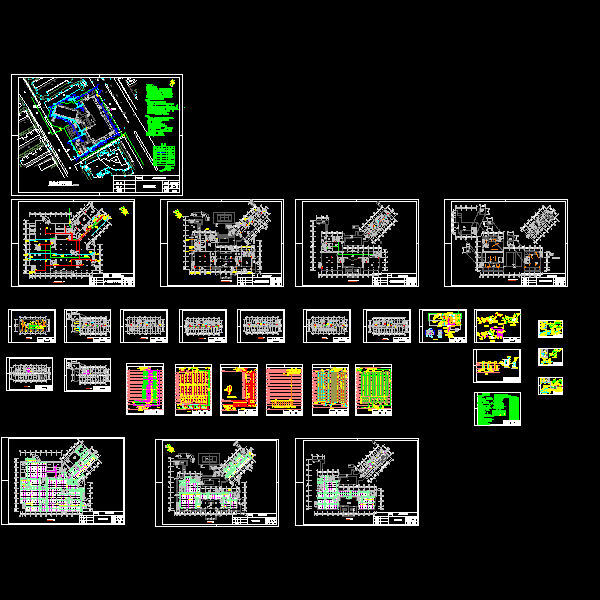

二十二层大型宾馆给排水全套施工图纸

裙房排水系统

二层给水排水及消火栓平面图

给水水系统原理图

裙房屋顶雨水

一层自喷平面图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
