4层宾馆给排水CAD施工图纸(二类建筑)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：宾馆酒店
• 建筑地上层数：4层
• 建筑地下层数：1层
• 出图日期：2010
• 建筑设计面积：5386平方米
• 设计阶段：施工图设计
• 供水方式：市政供水
• 供水分区：无
• 污废水排水体制：合流
• 设计内容：给排水,消火栓,自动喷水

附件详情

该项目地处宜昌,总建筑面积5386平方米,建筑高度29.55m, 地下二层，地上四层,属二类建筑。该项目室外总图在一期设计中完成并已施工，该资料只做单体设计。建筑室内的给排水、直饮水及消防给水设计。

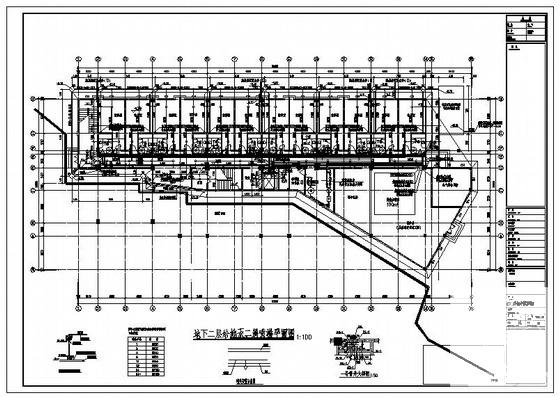

第 1 张图

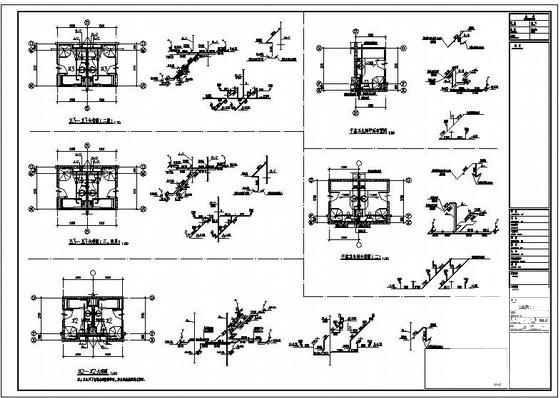

第 2 张图

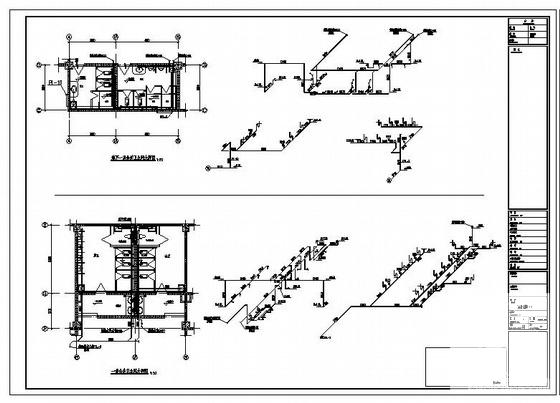

第 3 张图

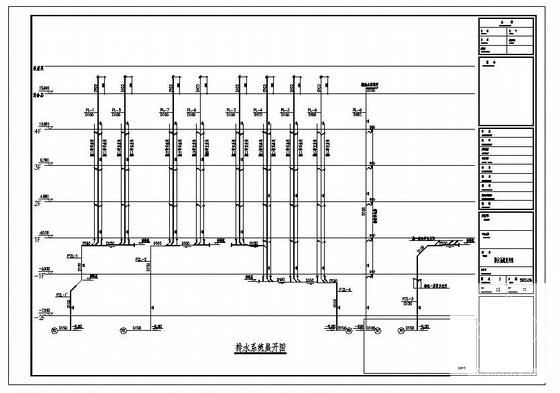

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
