一份5层大型娱乐城宾馆给排水CAD图纸

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：宾馆,酒店
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：14张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统
• 供水设备：高位水箱,水泵站,水池
• 供水方式：市政供水,高位水箱供水,无负压供水
• 排水体制：污废合流
• 排水技术：重力排水
• 大样节点：卫生间
• 项目所在地：江苏

附件详情

• 建筑给排水设计说明
• 给水系统图
• 排水系统图
• 一层给排水 平面布置图
• 二层给排水平面布置图
• 三层给排水平面布置图
• 四层给排水平面布置图
• 五层给排水平面布置图
• 给排水系统图

附件详情

该项目位于江苏，该项目为大型娱乐城宾馆，共五层。建筑耐火等级为二级。该项目设计室内标高为±0.000，室外地坪标高为－0.300m。该项目设计内容包括：给水系统、排水系统。
，共14张图。

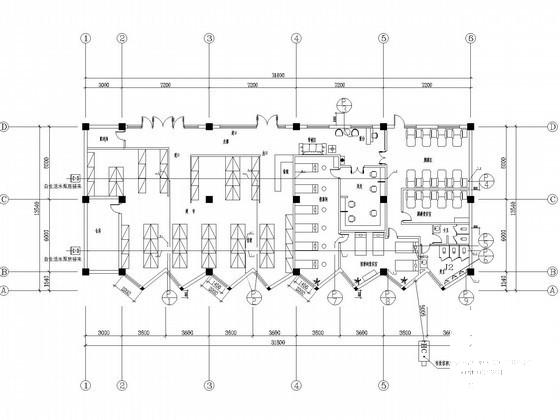

一层给排水平面布置图

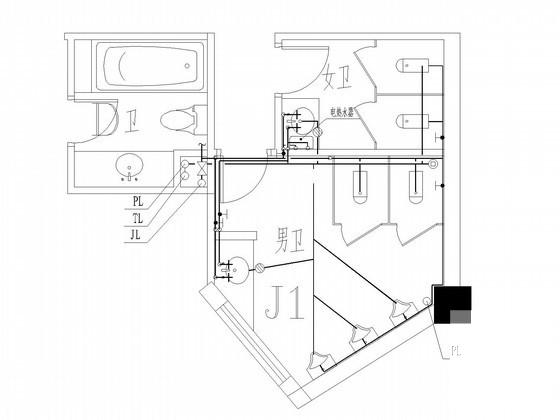

卫生间给排水大样

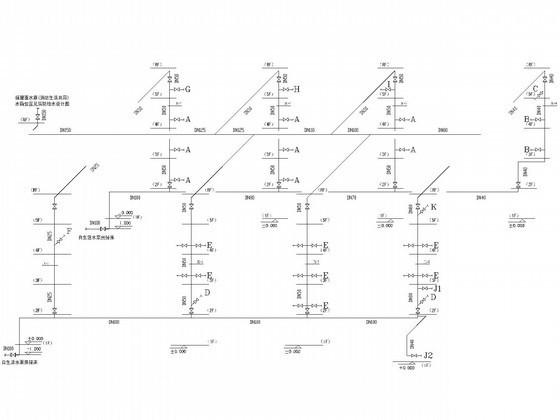

给水系统图
