一份5层生态科技楼给排水CAD施工图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：科研
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：5060平方米
• 建筑地上层数：5层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 设计年代：近代
• 地下室用途：其它
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：雨污分流
• 排水技术：重力排水
• 雨水重现期：10年
• 火灾危险等级：中危险级Ⅱ级
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：15
• 大样节点：水箱,泵房,卫生间
• 项目所在地：浙江

附件详情

• 给水排水设计施工说明
• 地下室给排水及消火栓平时平面
• 地下室喷淋平面
• 地下室战时平面
• 一层给排水及消火栓平面图
• 二层给排水及消火栓平面图
• 三层给排水及消火栓平面图
• 四层给排水及消火栓平层面图
• 五层给排水及消火栓平面图
• 屋顶层给排水及消火栓平面图
• 给排水系统图
• 消防系统 图
• 水泵房详图
• 卫生间大样
• 人防说明及人防水箱详图

附件详情

项目概要：该项目位于浙江省，建筑层数：地下1层,地上5层，地下一层层高5.1米，一层层高4.2米,二层-五层高3.9米; 室内外高差0.45米，建筑高度20.25米。总建筑设计面积： 5060平方米;其中地下建筑设计面积：1200平方米，地上建筑设计面积：3860平方米。
设计范围：该项目设有给水系统、污、废水排水系统、雨水系统、消火栓给水系统、自动喷水灭火系统。
201年，共计17张图纸。

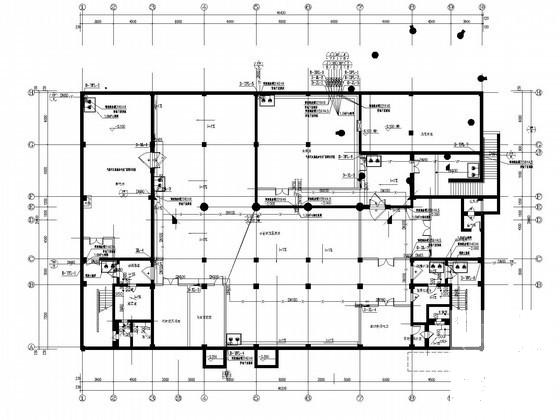

地下室给排水及消火栓平时平面

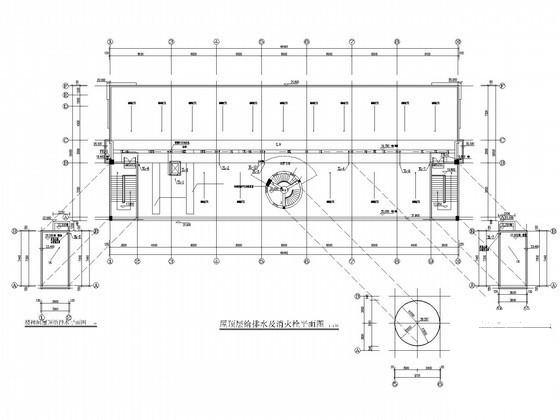

屋顶层给排水及消火栓平面图

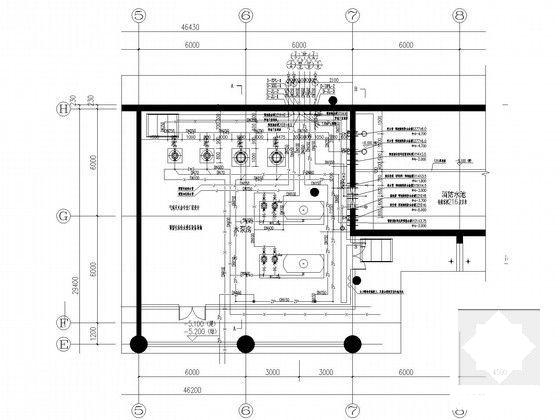

泵房大样

底层卫生间大样

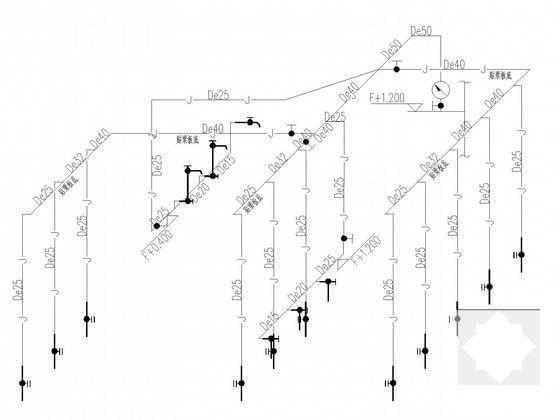

卫生间给水系统图

水泵房部分系统图

雨水水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
