高新科技广场楼给排水设计cad图纸,消防,系统图和平面图

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

本建筑高度为63.90米，按一类综合楼建筑防火设计，内容包括室内生活、消防、给排水、雨水排水。 　　一.室内生活给水工程: 　　本大楼生活给水一~四层由市政直接供水(市政常年给水压力为0.3MPa)，四层以上均采用临时高压给水系统供水(自动变频恒压设备)即：市政管网--地下蓄水池--自动给水设备--各卫生洁具，屋顶不设生活水箱。系统由引入管、给水管道、给水附件、蓄水池、屋顶消防水箱、自动给水设备等组成。为保证最低卫生器具配水点处的静水压要求，应按各系统说明设置减压阀供给，阀后压力为0.30MPa。 　　这份参考资料包括该项目的给排水系统图、平面图等。

第 1 张图

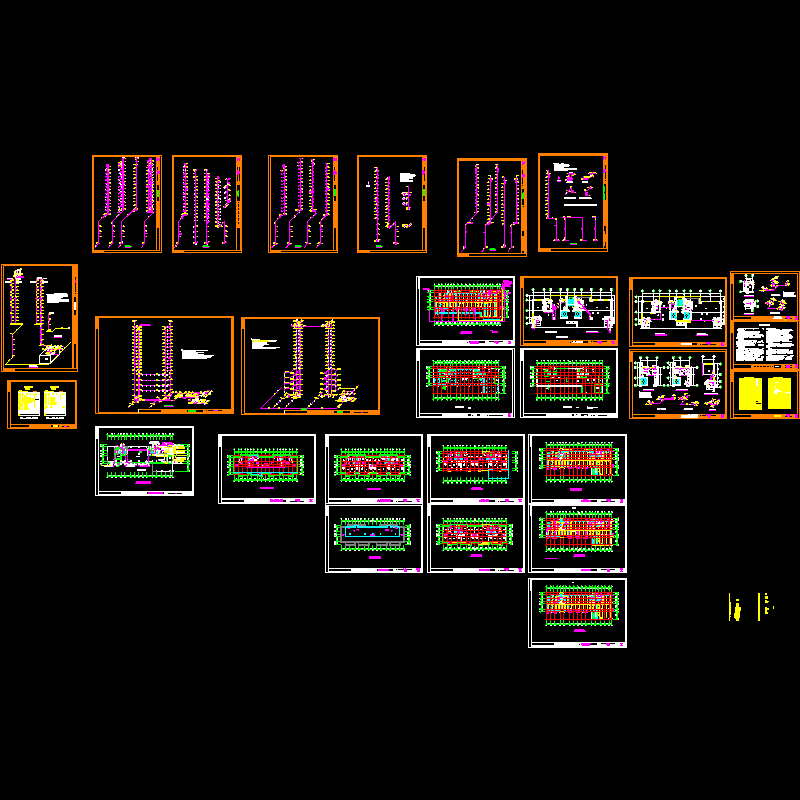

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
