生态科技楼空调通风设计施工图CAD系统图

  • 附件设计说明:无
  • 建筑类别:科研
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:13张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,人防
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统
  • 送风方式:散流器送风,其他
  • 项目所在地:浙江

附件详情

  • 地下室平时通风平面图
  • 空调通风平面图
  • 进排风口部系统图
  • 部件安装详图
  • 通风设计说明
  • 进排风口部详图

附件详情

该项目位于浙江省,是一座生态科技楼,地下一层层高5.1米,一层层高4.2米,二层-六层高3.9米; 室内外高差0.45米,建筑高度20.25米。总建筑设计面积: 5060平方米;其中地下建筑设计面积: 1200平方米,地上建筑设计面积: 3860平方米设计内容为变频多联机空调系统设计,形式采用多联机加新风系统,地下通风设计及防排烟设计......

,图纸共13张。




以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

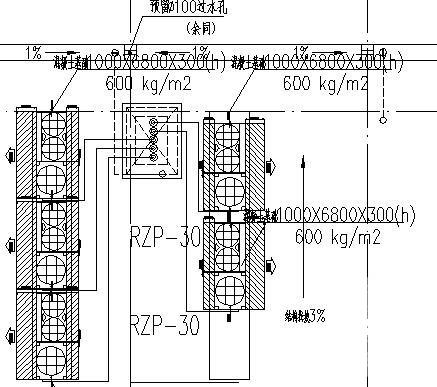

  • 生态科技施工系统图 - 1
    生态科技施工系统图 - 1

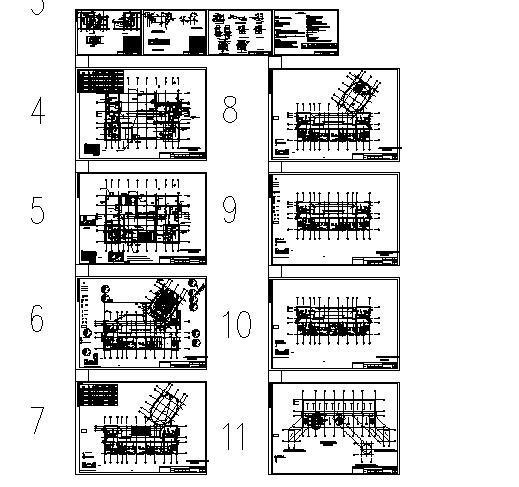

  • 生态科技施工系统图 - 2
    生态科技施工系统图 - 2

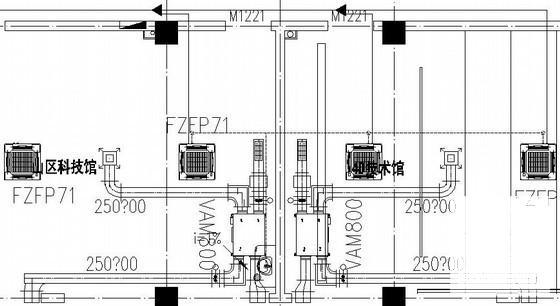

  • 生态科技施工系统图 - 3
    生态科技施工系统图 - 3
  • 生态科技施工系统图 - 4
    生态科技施工系统图 - 4
以上是部分截图,请下载附件后查看完整高清内容
