单层排架结构备件库结构施工CAD图纸2017
-
建筑类别：工业建筑
-
厂房建筑高度类型：单层厂房
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构,钢结构
-
钢筋混凝土结构：框架
-
钢结构：排架
-
基础形式 ：独立基础
-
结构安全等级：二级
-
地基基础设计等级：乙级
-
抗震设防烈度：7度抗震
-
风压：0.45kN/平方米
-
雪压：0.30kN/平方米
-
参考图纸：12张
-
设计年代：近代
该附件是
单层排架结构备件库
结构施工图
，出图时间是4月。
建筑概述:仓库的平面尺寸为55×14米。建筑总高为6.2米。。
附件内含：结构设计总说明、节点连接详图及构件大样、收发室施工图、基础平面布置图、排架柱及柱间支撑平面布置图、柱模板及立面配筋图、圈梁布置及配筋图、屋面系杆_支撑及檩条平面布置图、柱间支撑布置及详图、屋面钢梁详图...... ，cad格式，共计图纸12张。

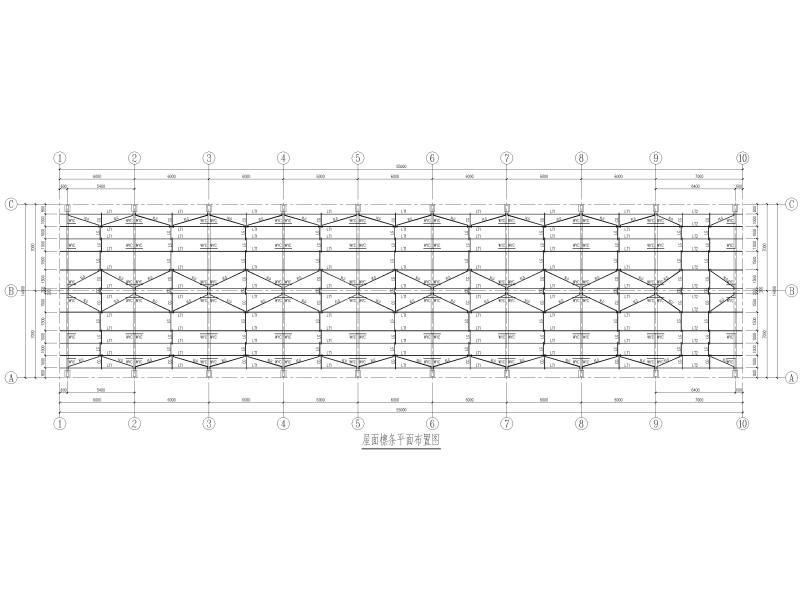

屋面檩条平面布置图
基础平面布置图

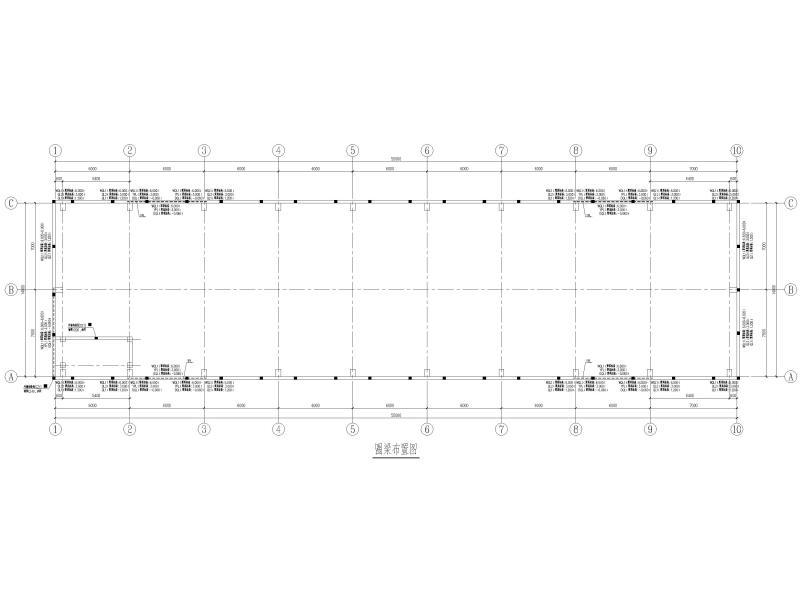

圈梁布置图

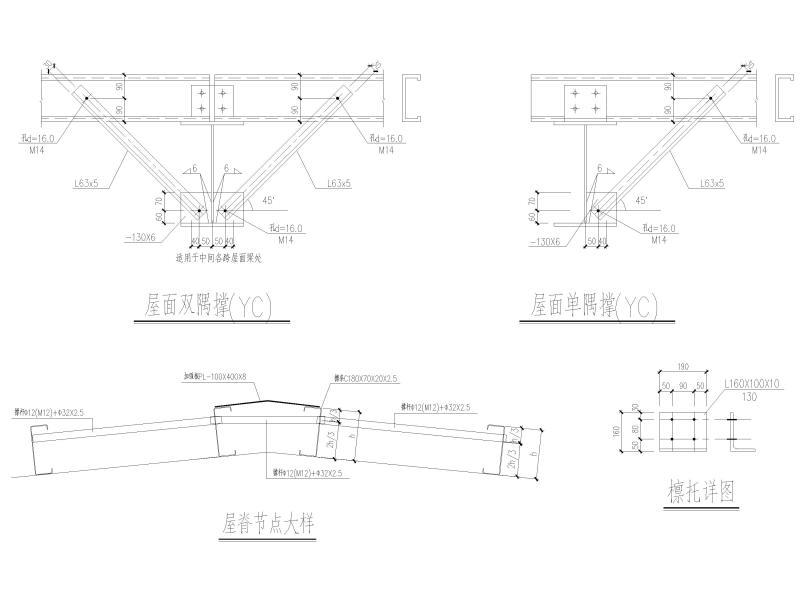

排架节点连接详图

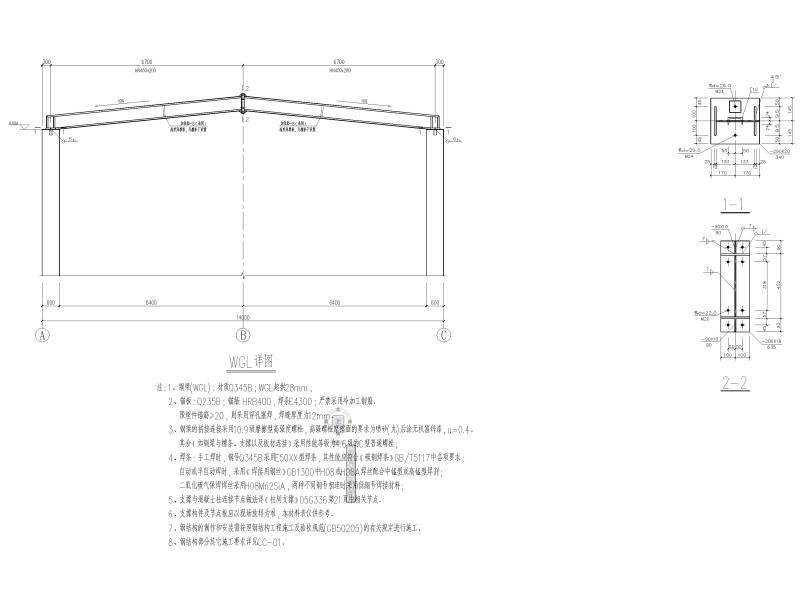

屋面钢梁详图
水平压杆和混凝土柱连接详图
