一份单层排架结构工业厂房结构CAD施工图纸(彩色压型钢板)

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：排架
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：抗震不设防
• 风压：0.35kN/平方米
• 雪压：0.70kN/平方米
• 参考图纸：14张
• 设计年代：近代

附件详情

该项目为湖南某车间，结构类型为单层排架结构工业厂房，采用钢筋混凝土柱、钢屋架，屋面为彩色压型钢板，基础为桩基。

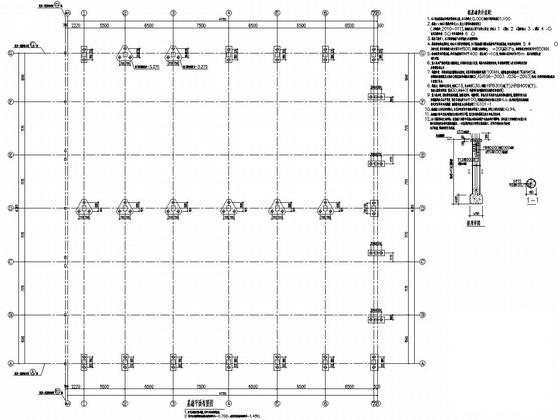

该资料包含： 结构设计说明 、基础 平面布置图 、基础梁及承台施工图、框架柱施工图、柱顶砼结构梁施工图、屋架下弦支撑布置图、檩条布置图等共14张图纸。

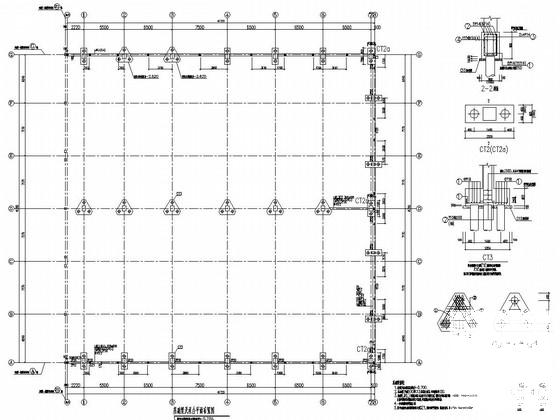

基础梁及承台平面布置图

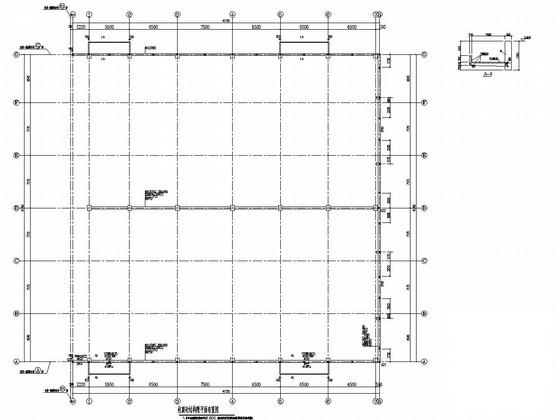

柱顶砼结构梁施工图

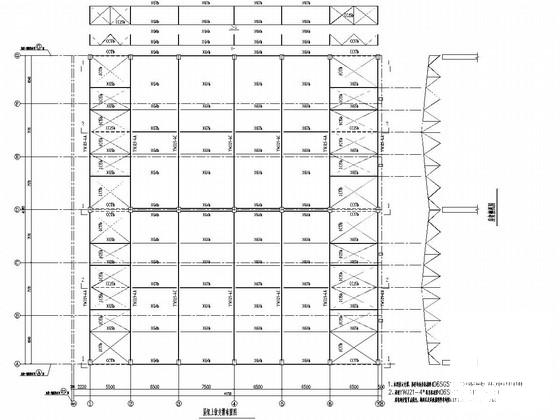

屋架上弦支撑布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
