混合层次钢结构锻造厂房结施CAD施工图纸2017

资料简介
赚取积分

建筑类别：工业建筑
厂房建筑高度类型：混合层次厂房
建筑地上层数：1、3层
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑设计结构形式：钢筋混凝土结构,钢结构
钢筋混凝土结构：框架
钢结构：门式刚架
基础形式：独立基础
结构安全等级：二级
地基基础设计等级：丙级
抗震设防烈度：6度抗震
风压：0.35（0.30，括号内为辅房）kN/平方米
雪压：0.45（0.40，括号内为辅房）kN/平方米
参考图纸：20张
设计年代：近代

该附件是 混合层次钢结构锻造厂房结施图 ，出图时间是。

建筑概述：钢结构锻造厂房平面尺寸为142.5m×72m，钢架间距7.5米，跨度为24.0米，檐口高为11.8米。辅房为3层框架结构，建筑长72.48米，宽8.76米，高11.55米；底层高4.2米，其他两层高均为3.6米。

附件内含：钢结构设计总说明、基础平面布置图、柱墩及地梁平面布置图、钢柱脚节点平面布置图、吊车梁平面布置图、钢架和屋盖支撑平面布置图、钢架立面详图、屋面檩条平面布置图、墙檩布置平面图及柱间支撑布置图、支撑节点大样、圈梁_构造柱及过梁布置图、节点大样、辅房框架结构设计总说明、辅房基础布置图、柱平面布置图、梁板平法施工图、楼梯详图......，cad格式，共计图纸20张。

吊车梁平面布置图

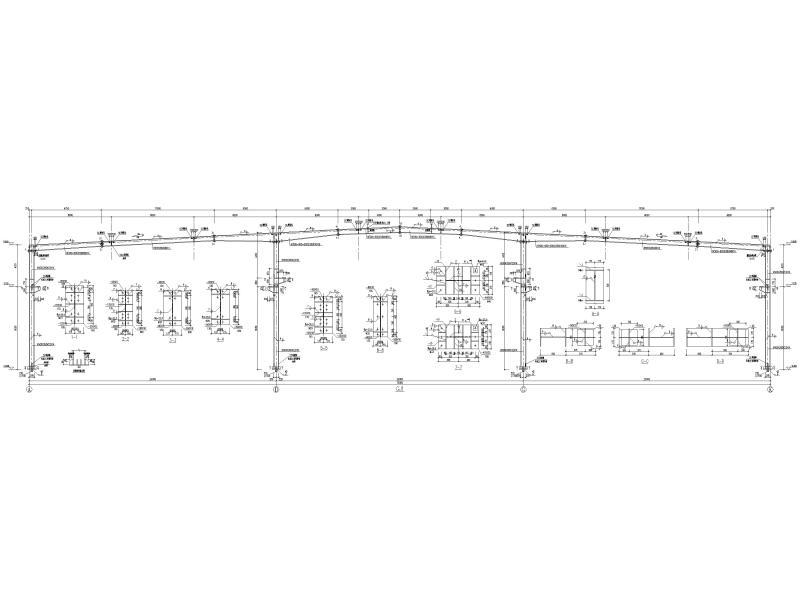

钢架详图

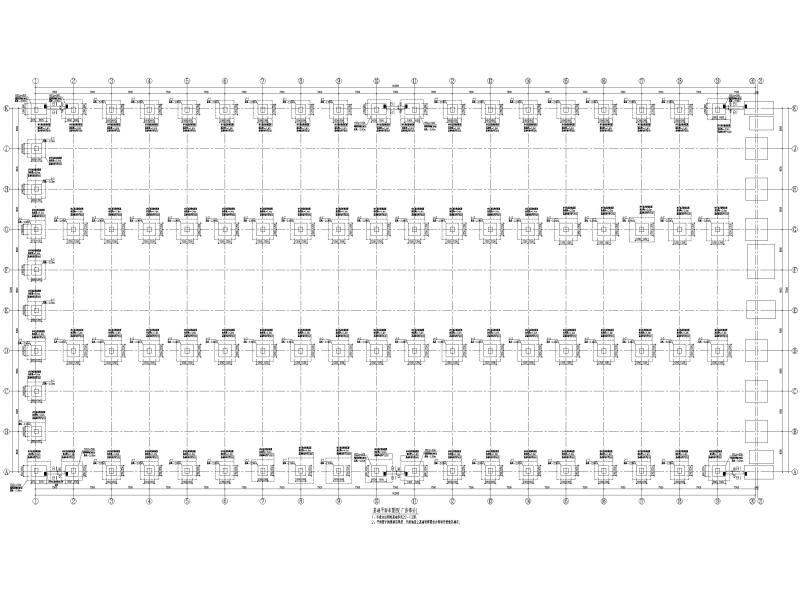

基础平面布置图

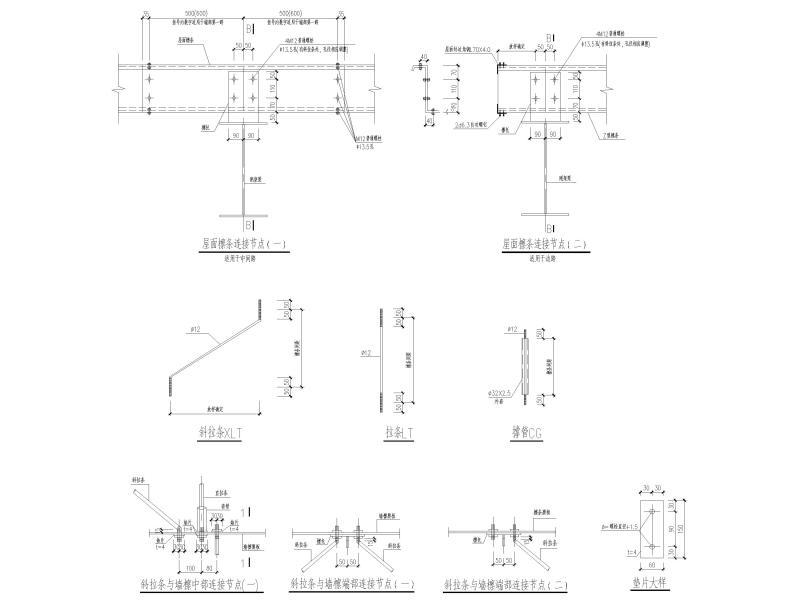

结构节点详图

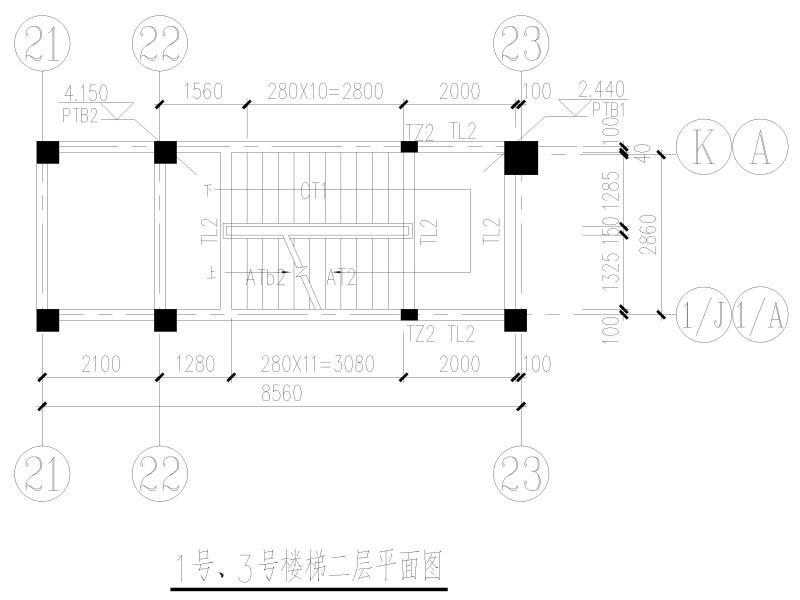

楼梯结构平面图
