一份22米跨单层排架结构平房仓结构CAD施工图纸（独立基础）(钢筋混凝土柱)

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：农业建筑
• 建筑高度类型：单层建筑
• 厂房建筑高度类型：单层厂房
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：排架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 结构最大跨度：22m
• 抗震设防烈度：8度抗震
• 风压：0.45kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：14张

附件详情

该项目为平房仓，排架结构，钢筋混凝土柱--钢梁，屋面采用屋面为钢梁、檩条、彩色压形钢板结构，围护墙为砖墙，基础采用独立基础，抗震设防烈度为8度。

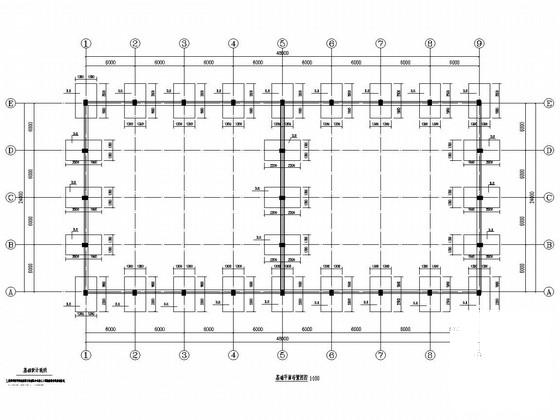

包括：结构设计总说明，基础平面布置图，钢梁及支撑布置图，屋面结构 平面布置图 ，檩托与檩条连接大样图，基础详图等共14张图纸。

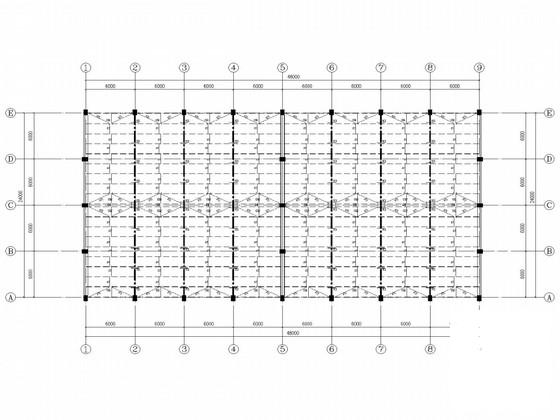

钢梁及支撑布置图

屋面结构平面布置图

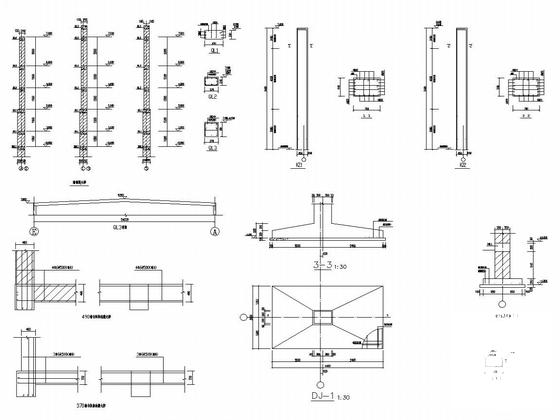

基础详图

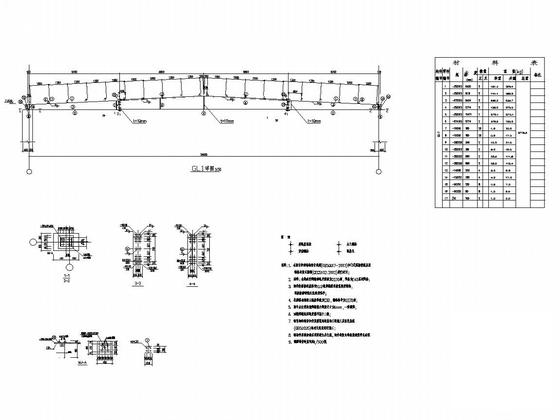

钢梁详图

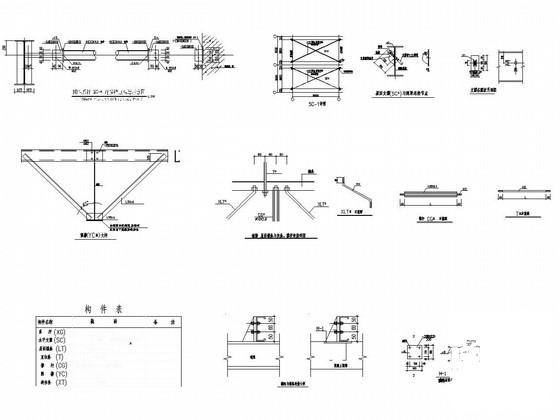

檩托与檩条连接大样

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
