一份24米两跨钢结构排架结构CAD施工方案图纸

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度：单层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢结构
• 钢结构：排架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 参考图纸：6张

该项目为两跨钢结构排架，屋架采用工字梁，柱采用混凝土柱。该项目采用静力压预制钢筋混凝土管桩（A型），桩径：300mm。
该资料包含：基础平面图，柱定位图，屋架上弦支撑布置图，屋顶檩条布置图，墙梁布置图，钢架图，柱配筋大样图。共计6张图。

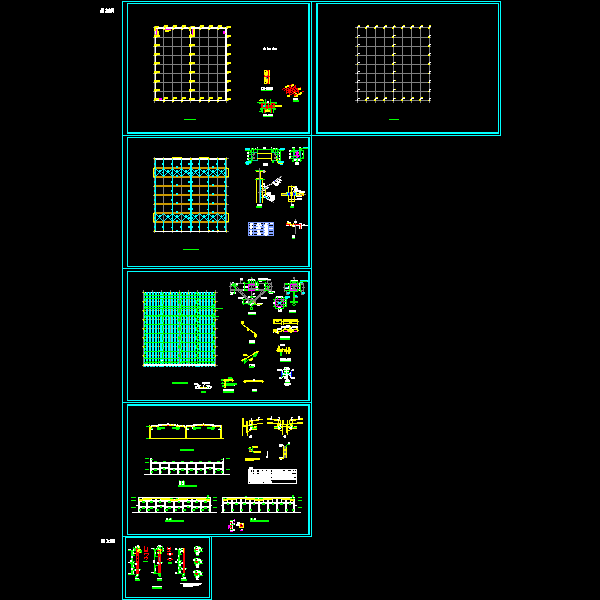

第 1 张图
