一份粮食储备库平房仓结构CAD施工图纸（24米跨双T板）(钢筋混凝土柱)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：排架
• 特种结构：其他结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 结构最大跨度：30m
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：12张
• 设计年代：近代

附件详情

该项目为某粮食储备库成品粮低温应急储备项目，24米跨双板平房仓，采用钢筋混凝土柱排架结构，砖砌墙体，预应力砼双T板屋面，盖，钢筋混凝土连续梁。开间为6米，装粮高度为6米，抗震设防烈度为7度。

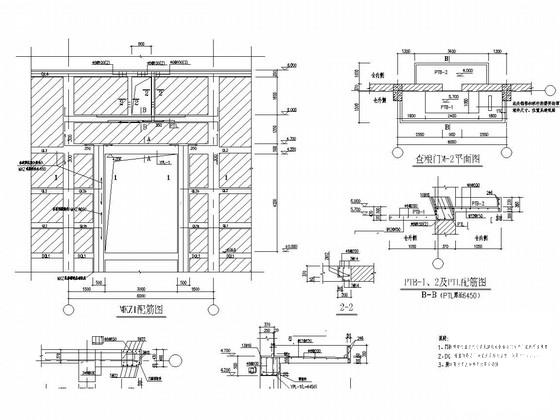

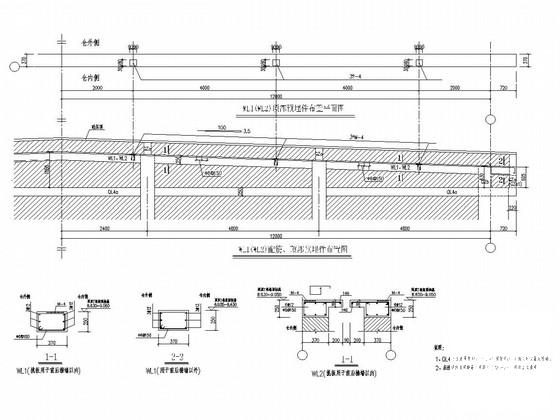

包括：结构设计总说明，基础平面布置图，基础详图，Z-1、Z-2配筋图，WL1、WL2配筋图及预埋件图，屋面结构平面布置图，洞口边框加强配筋图，MKZ2配筋图，圈梁 平面布置图 等共计12张图。
5月。

基础详图

24米跨双T板平房仓-146.46米

24米跨双T板平房仓-146.46米

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
