地下1层大型车库框架结构施工图(两套CAD图纸)(抗震设防类别)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：10张

附件详情

该项目结构为地下车库，地下一层设计0.000暂按绝对标高(罗零,黄海)127.300m进行设计，建筑抗震设防类别为丙类,建筑结构安全等级为二级。
该资料包含：
结构设计说明 、基础平面图、墙柱平法施工图、梁平法施工图、结构平面图、坡道详图、楼梯配筋图共10张图纸。

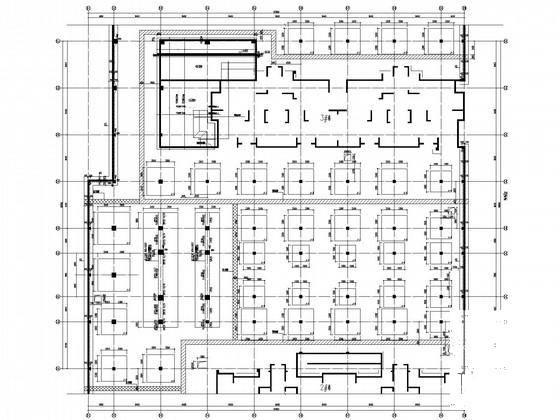

基础平面图

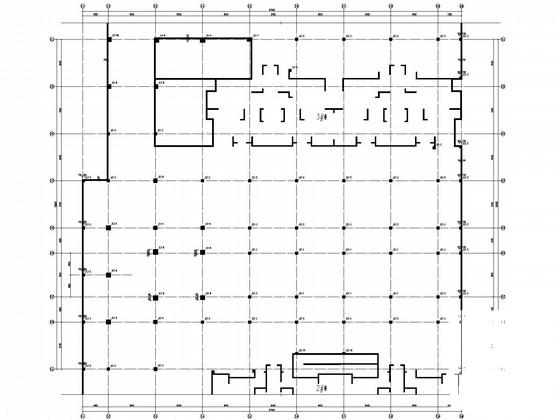

墙柱平法施工图

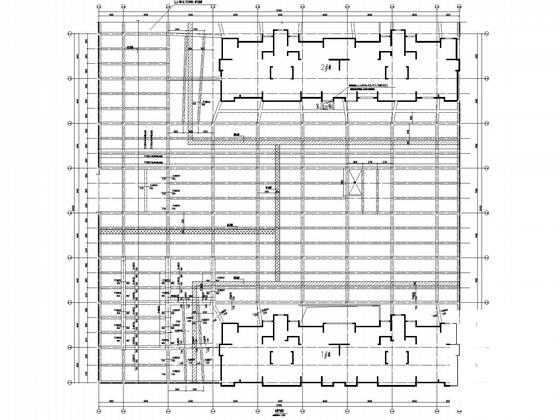

结构平面图

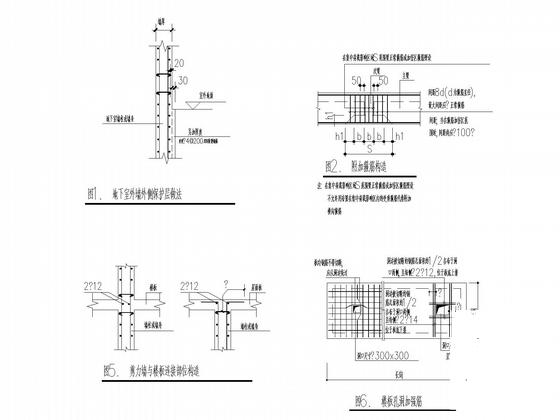

节点详图

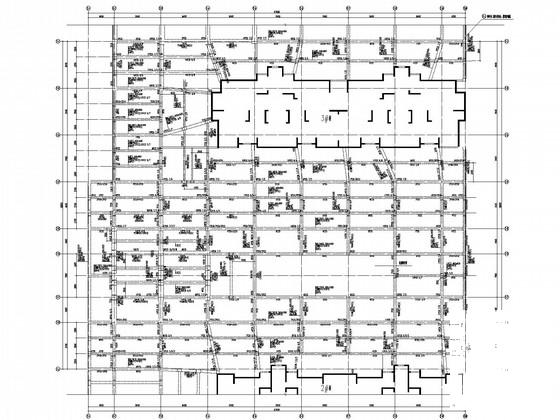

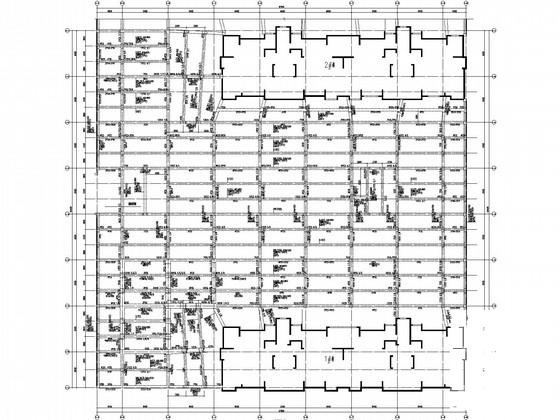

梁平法施工图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
