一份两层钢框架结构别墅结构CAD施工图纸（pkpm计算模型建筑图纸）(抗震设防类别)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：别墅
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：轻钢结构
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.45kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：22张
• 设计年代：近代

附件详情

该项目是苏州别墅项目，钢框架结构，地上2层，抗震设防烈度为6度，设计基本地震加速度：0.05g，建筑抗震设防类别：标准设防类，简称丙类。
结构专业该资料包含：钢结构设计总说明，柱脚锚栓平面布置图，钢柱平面布置图，梁 平面布置图 ，屋面檩条布置图，钢 楼梯详图 ，节点大样，共计13张图。

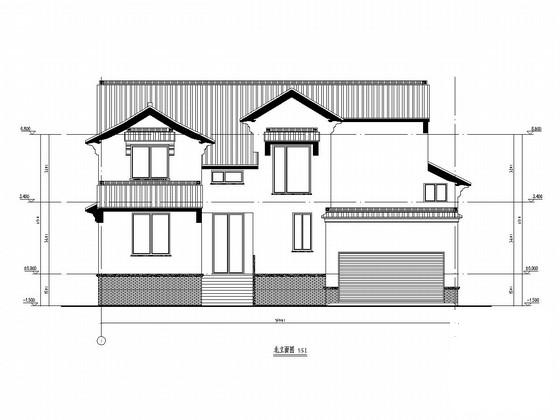

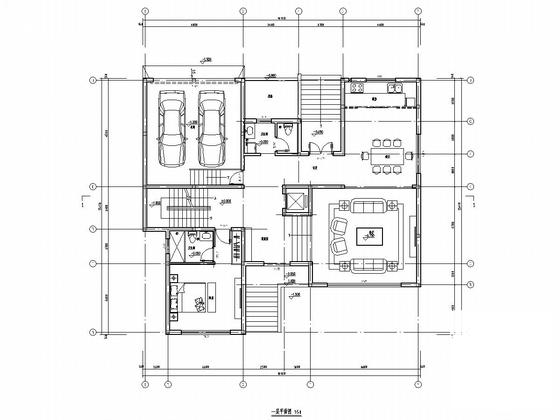

建筑专业该资料包含：平面图，立面图，剖面图，共计9张图。
包含pkpm计算模型。
分享投稿时间：近几年11月。

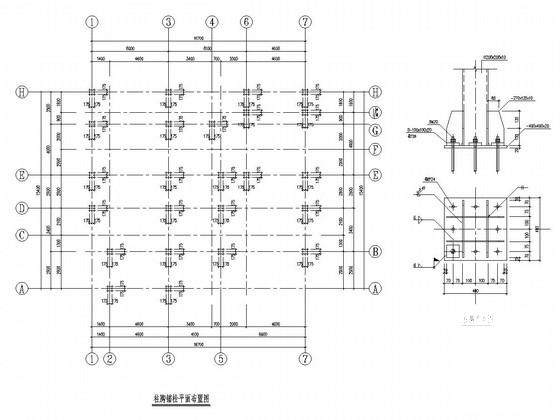

柱脚锚栓平面布置图

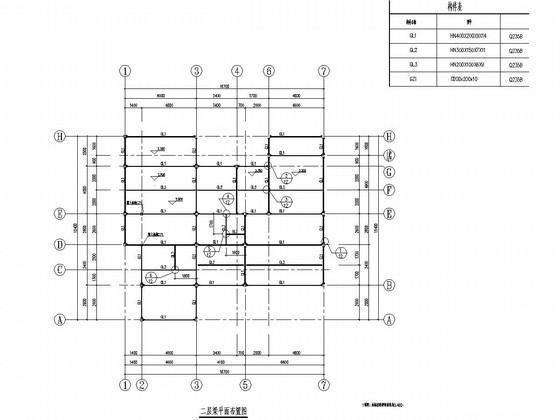

二层梁平面布置图

钢楼梯详图

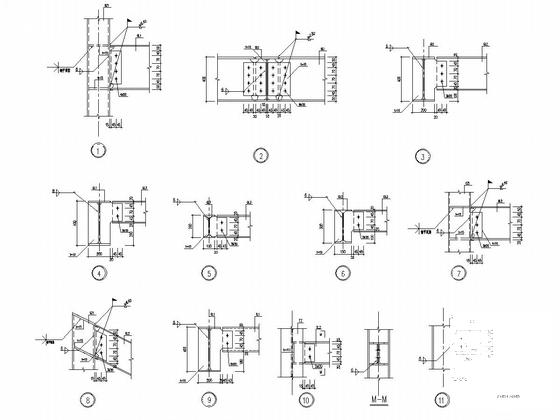

节点大样
