一份俄罗斯两层砖混结构别墅CAD施工图纸(PKPM模型)(柱下独立基础)

[复制链接]

0

主题

0

帖子

1346

积分

超级版主

Rank: 8Rank: 8

积分
1346
发表于 2020-2-16 21:43:55 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :条形基础, 独立基础, 筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.65kN/平方米
  • 参考图纸:10张
  • 设计年代:近代

附件详情

该项目位于俄罗斯,地上两层,底框砖混结构,建筑檐口高度6.450m,基础形式采用混凝土条形基础及柱下独立基础,地下室部分为筏板基础,地震基本烈度:6度。

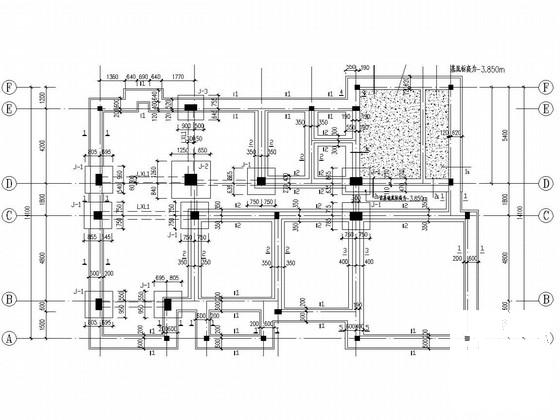

包括:结构设计总说明(一)(二),基础平面配筋图(一)(二),一、二层及地下室柱定位平面图,一、二层及地下室顶梁和圈梁配筋图,一、二层及地下室楼板配筋图,楼梯配筋图,节点详图(一)(二)共计10张图及pkpm模型。
3月。

一层柱定位平面图

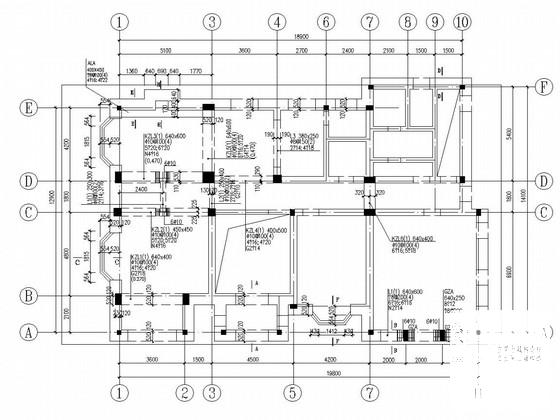

一层顶梁平面整体配筋图

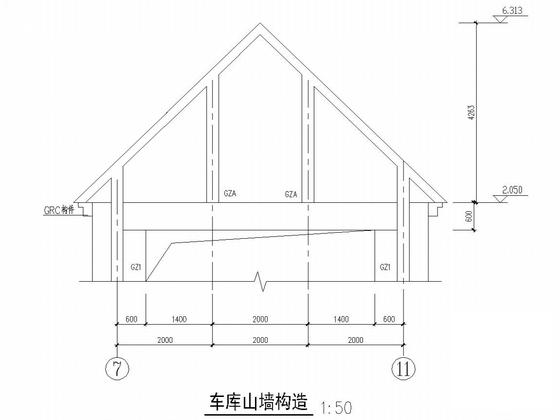

车库山墙构造

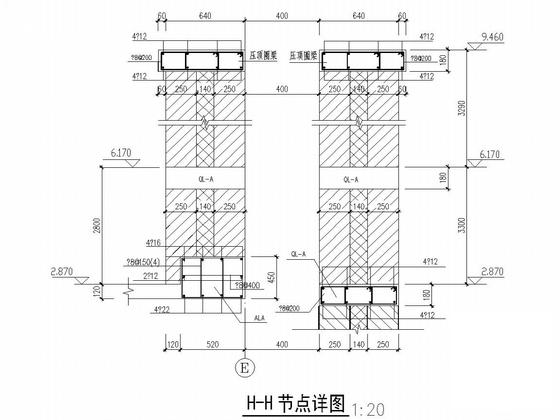

节点详图

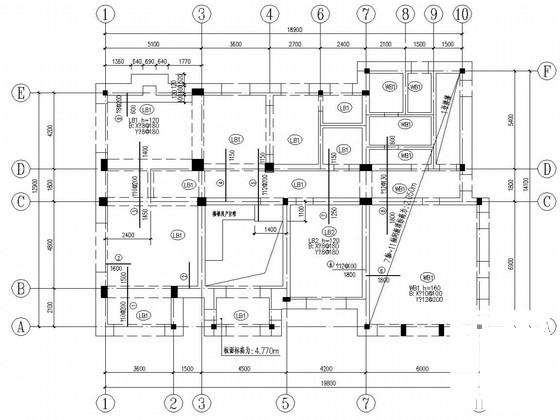

第1层楼板配图

pkpm基础施工图 - 1
第 1 张图
pkpm基础施工图 - 2
第 2 张图
pkpm基础施工图 - 3
第 3 张图
pkpm基础施工图 - 4
第 4 张图
pkpm基础施工图 - 5
第 5 张图
pkpm基础施工图 - 6
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
