一份18层剪力墙结构住宅楼结构CAD施工图纸（筏型基础）

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 地上层数：18层
• 地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 雪压：0.6kN/平方米
• 地下室功能：其他
• 参考图纸：11张
• 设计年代：近代

附件详情

该资料包含：结构总说明，基础布置平面，墙柱布置平面，剪力墙柱表，梁、板配筋平面，楼梯大样图等
共11张图纸。

墙柱布置平面图

剪力墙柱表

一层梁、板配筋平面

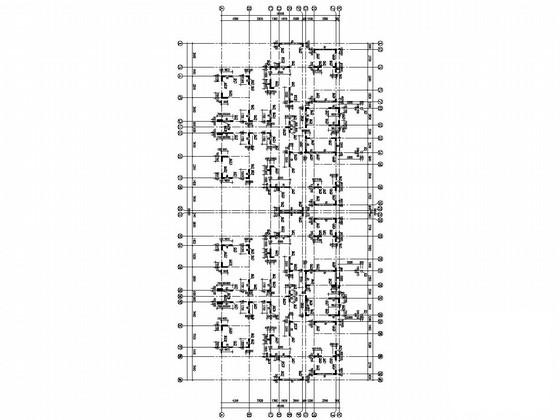

第 1 张图

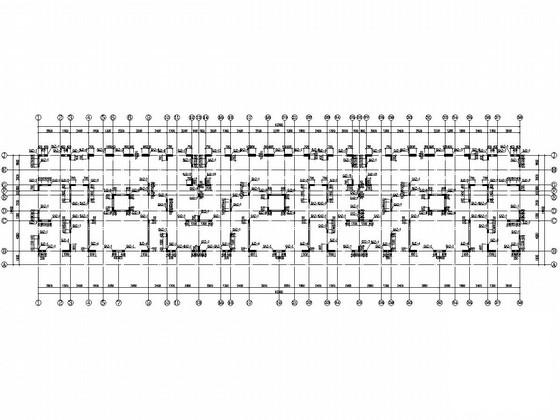

第 2 张图

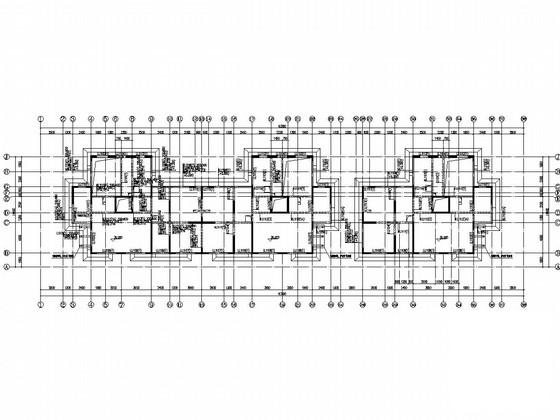

第 3 张图

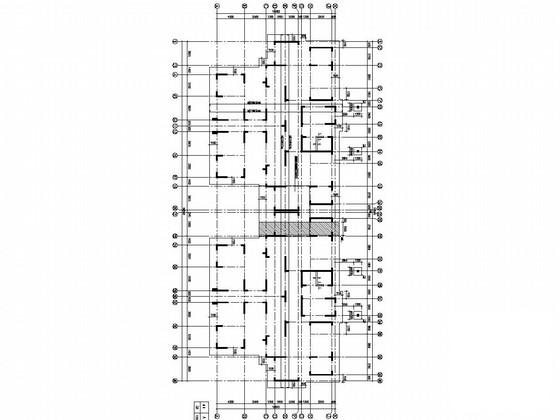

第 4 张图
