一份18层剪力墙住宅楼结构CAD施工图纸（筏板基础车库）

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：18层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架, 剪力墙
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.50kN/平方米
• 地下室功能：车库
• 参考图纸：37张
• 设计年代：近代

附件详情

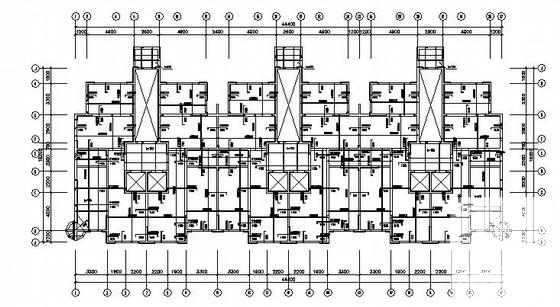

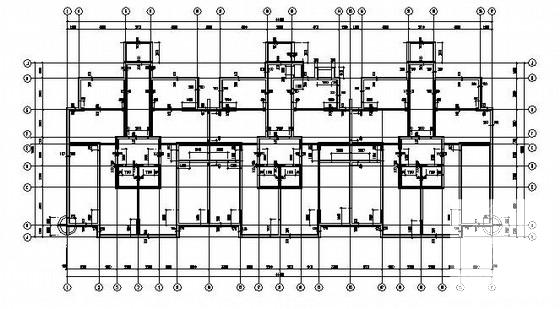

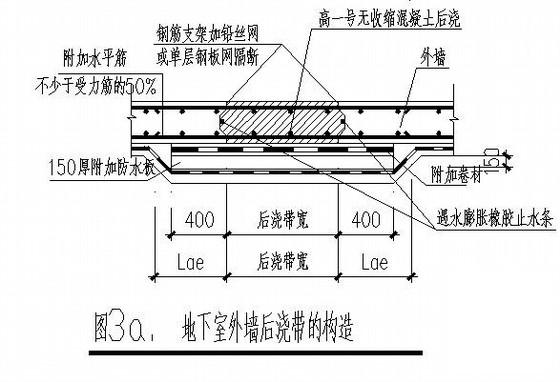

地上18层地下1层高层剪力墙住宅结构施工图，主要包括： 结构设计说明 、首层边缘构件及连梁、墙体配筋图、各层模板图、筏板基础平面配筋图 、各层板配筋图、各层梁配筋图、 楼梯详图 、地下室梁板配筋图等共37张
