一份2层砌体结构坡屋面别墅结构CAD施工图纸（桩基础）

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：别墅
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 建筑地下层数：0层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 风压：0.85kN/平方米
• 雪压：0.50kN/平方米
• 参考图纸：11张
• 设计年代：近代

附件详情

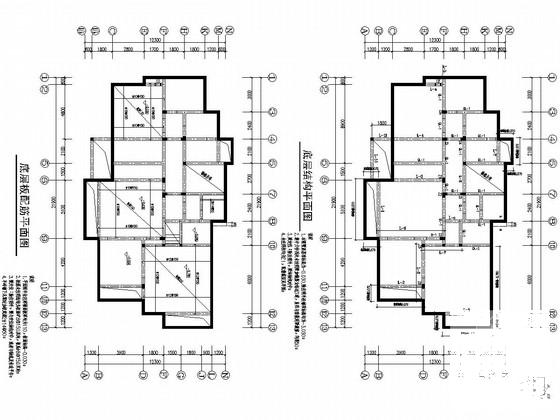

该项目位于舟山市，2层砌体结构别墅，基础形式为400PC预应力混凝土管桩基础，7度抗震设防。包括：结构设计总说明，基础结构 平面布置图 ，底层结构平面图，底层板配筋平面图，二层结构平面图，二层板配筋平面图，屋面结构平面图，屋面板配筋平面图，梁、柱详图，楼梯结构施工图等共计11张图纸。

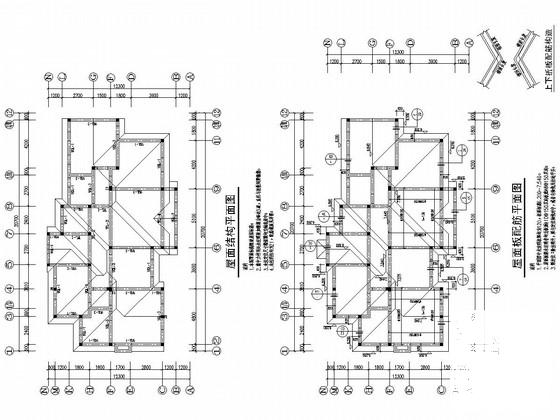

屋面层结构布置图

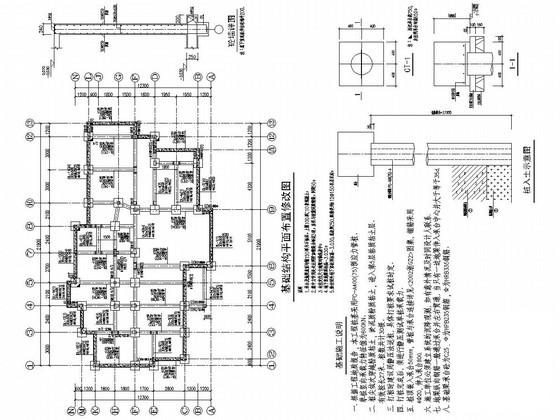

基础平面布置图

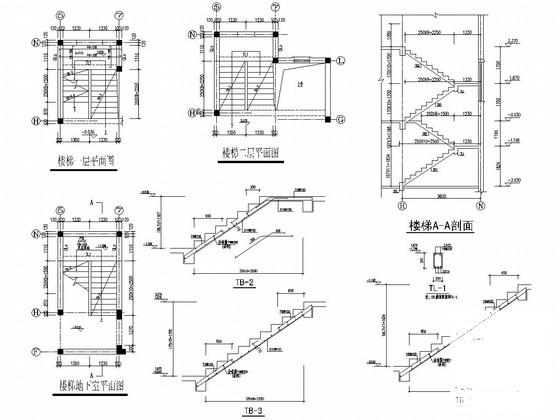

楼梯详图
