一份两层砌体结构私人住宅楼结构CAD施工图纸（坡屋面1层）

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 参考图纸：11张
• 设计年代：近代

附件详情

该项目2层砌体结构私人住宅项目，坡屋面一层。

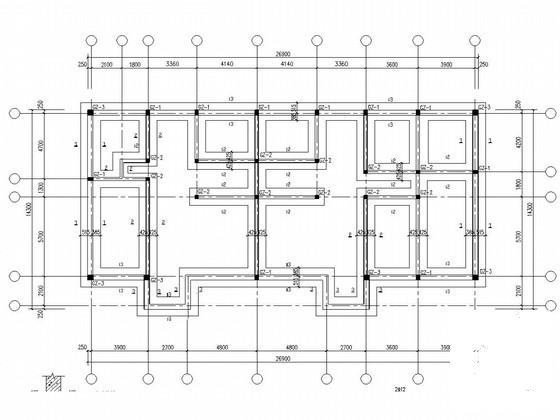

包括： 结构设计说明 ，基础平面图，二层板施工图，二层梁施工图，平屋面板施工图，平屋面梁施工图，屋面板施工图，屋面梁施工图， 楼梯详图 ，二层结构平面图等共计11张图。
：7月

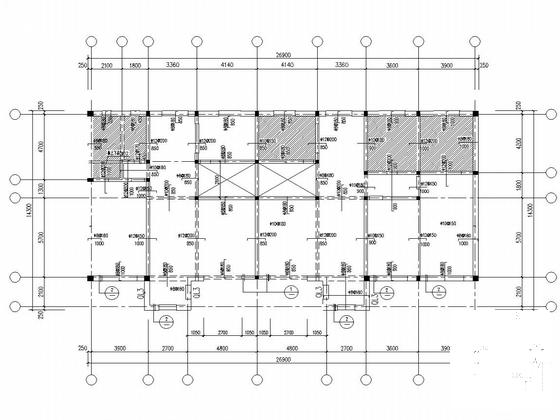

二层结构平面图

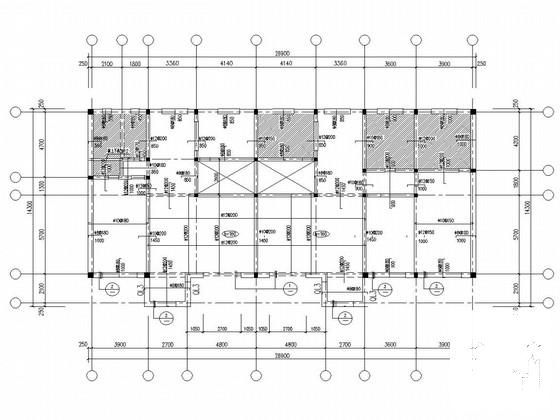

二层梁施工图

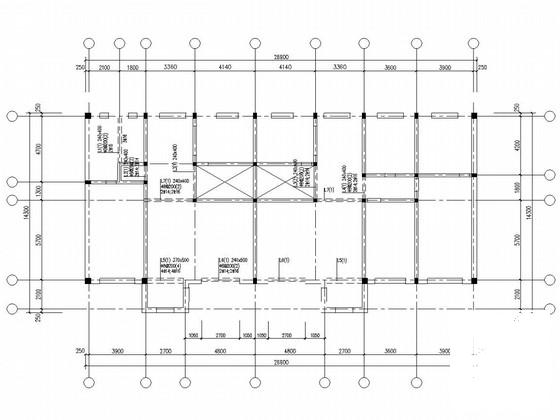

二层结构平面图

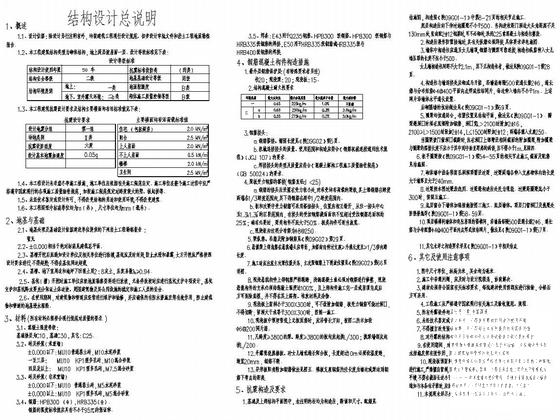

设计说明

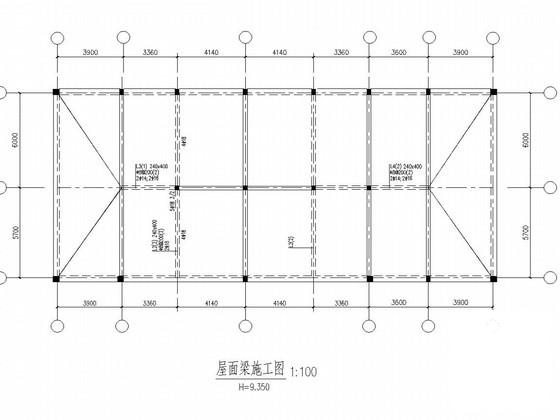

屋面梁施工图
