一份2层砖混结构别墅结构施工图纸（建筑施工CAD图纸坡屋面）

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,别墅

• 建筑高度类型：多层建筑

• 建筑地上层数：2层

• 图纸设计深度：施工图

• 民用建筑设计使用年限：50年

• 建筑设计结构形式：砌体结构

• 结构安全等级：二级

• 基础形式 ：独立基础

• 地基基础设计等级：丙级

• 抗震设防烈度：6度抗震

• 风压：0.45kN/平方米

• 雪压：0.25kN/平方米

• 参考图纸：7张

• 设计年代：近代

附件详情

该资料包含： 结构设计说明 ，基础平面图，结构平面布置图，楼梯详图等
共7张图纸。

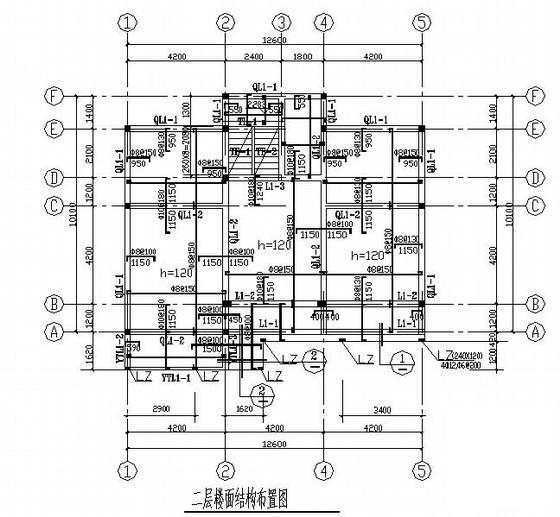

第 1 张图

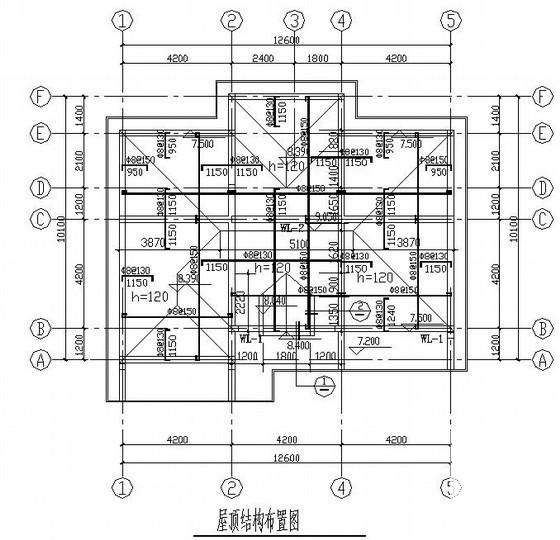

第 2 张图

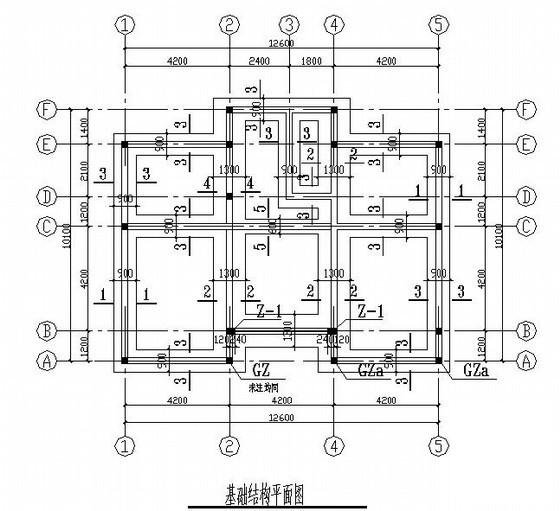

第 3 张图

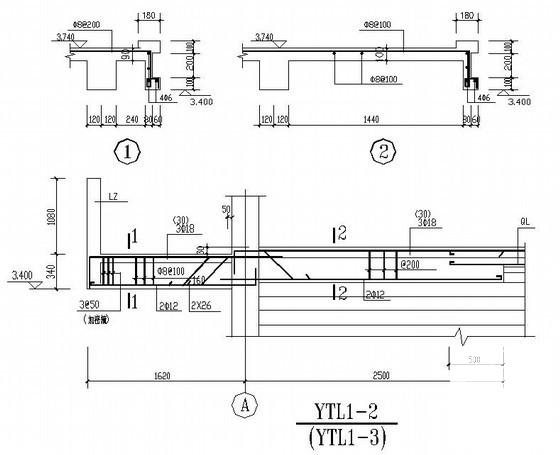

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
