一份桩基础3层砖混结构别墅结构CAD施工图纸(建筑)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,别墅
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：8度抗震
• 参考图纸：28张
• 设计年代：近代

附件详情

云南某三层砖混结构别墅结构施工图，该资料包含：结构设计总说明、基础 平面布置图 、条基剖面图、桩基详图、各层梁板配筋图、连梁配筋剖面图、砌体结构构造大样图（构造柱、圈梁、墙体等）、楼梯结构图以及建筑全套图等一共28张。

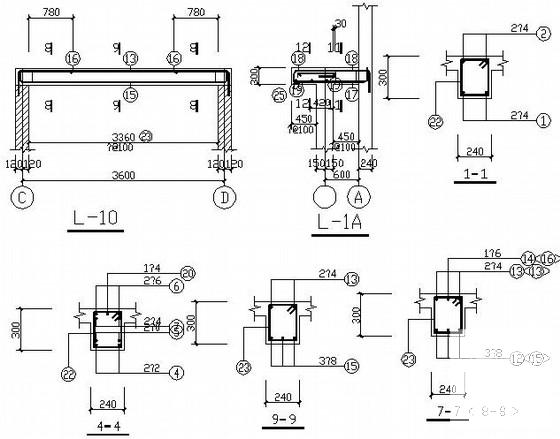

第 1 张图

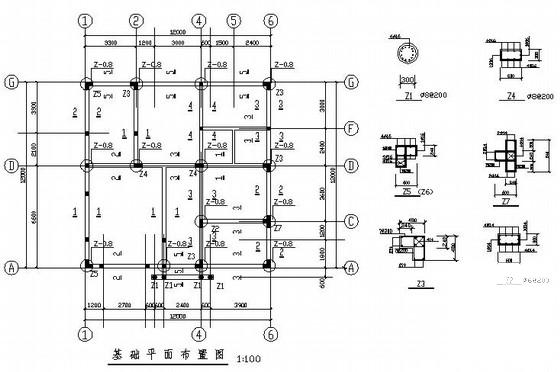

第 2 张图

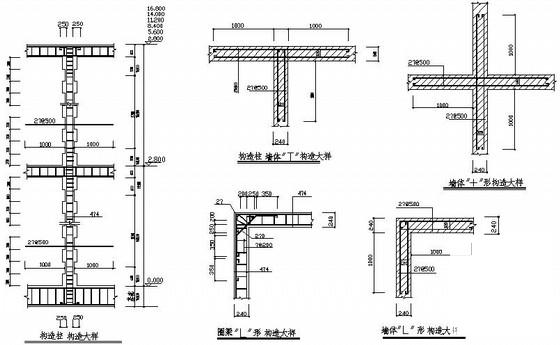

第 3 张图

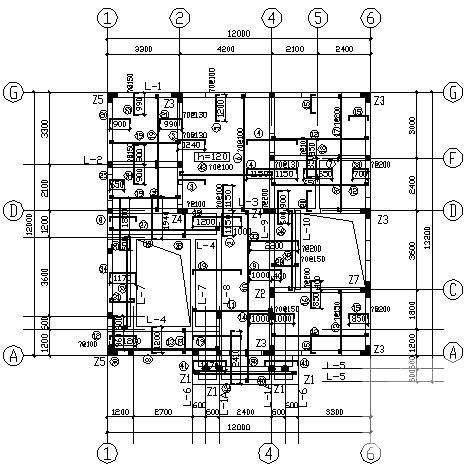

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
