一份3层砖混结构别墅结构CAD施工图纸（建筑图纸）

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：别墅
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 基础形式 ：条形基础,独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.45kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：24张
• 设计年代：近代

附件详情

本户型是3层半独栋别墅，砌体结构，占地面积126.53平方米，总建筑面积400.2平方米。一层设有客厅、堂屋、神台、卫生间、餐厅、厨房、佛龛；二层设有客厅、卧室3间、卫生间1间、厨房；三层设有客厅、卧室2间、书房2间、卫生间1间；三层上面设有一个凉亭。
抗震设防烈度为6度，基础采用独立基础和条形基础，基础设计等级为丙级。
结构专业该资料包含： 结构设计说明 ，基础布置图，基础详图，各层结构布置图，板配筋图，梁施工图，圈梁兼过梁图，楼梯图等共计14张图。
建筑专业该资料包含：建筑设计说明，平面图，立面图，剖面图，构造详图等共计10张图。
总计24张图。

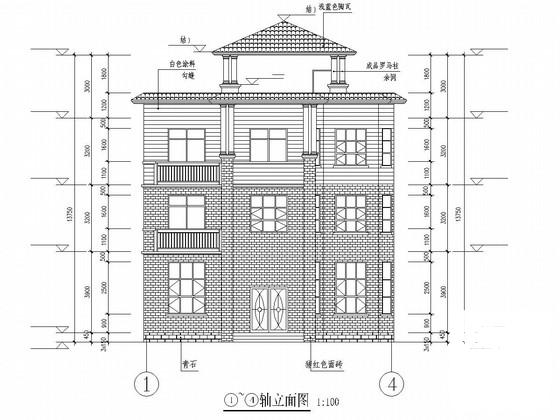

立面图

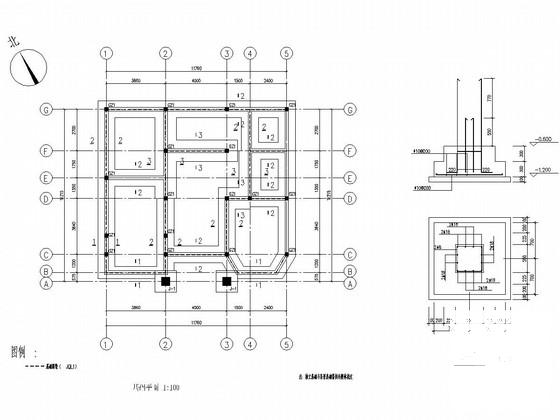

基础平面图

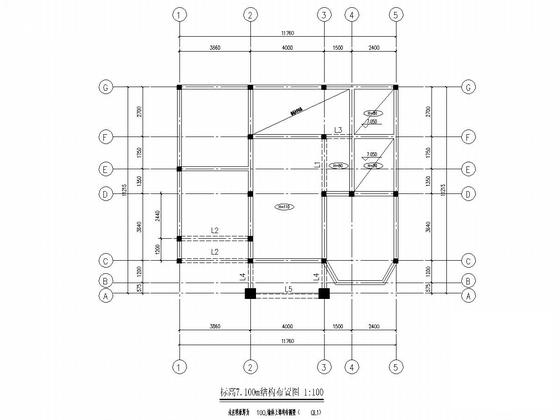

7.100m结构布置图

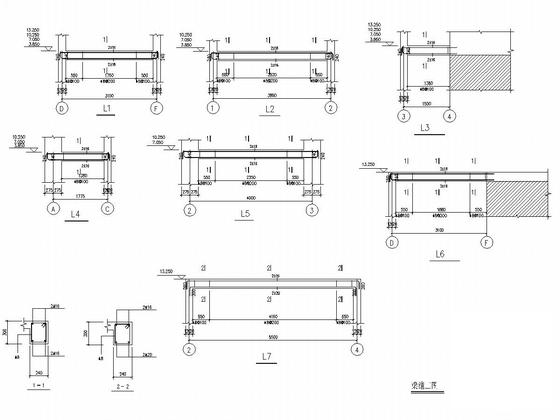

梁施工图

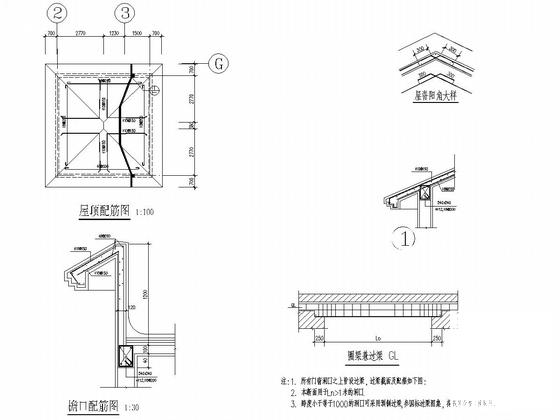

屋顶配筋图

一层平面图

构造详图

3.900m楼板配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

第 7 张图

第 8 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-5 19:43:11上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在别墅建筑专区发帖交流相关知识。
