3层砖混结构独栋私人别墅建筑施工CAD图纸

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 别墅类型：独栋别墅
• 建筑高度：多层建筑
• 建筑结构形式：混合结构
• 图纸设计深度：施工图
• 项目地址：江苏
• 图纸设计格式：CAD2000
• 参考图纸：9张
• 建筑面积：310平方米
• 用地面积：130平方米
• 建筑高度：11.8m
• 地上层数：3层
• 效果图：无

附件详情

设计说明：该项目为私人别墅工程，为砖混结构，建筑占地面积为130平方米，建筑面积为310平方米。建筑总高度为11.8米，抗震设防烈度小于6度。该项目的合理使用年限为50年，建筑工程等级为三级，建筑耐火等级为二级。
该资料包含：效果图、总平面图、各层平面图、剖面图、立面图、详图、经济指标、设计说明。

三层砖混结构独栋私人别墅建筑剖面图

三层砖混结构独栋私人别墅建筑首层平面图

三层砖混结构独栋私人别墅建筑立面图

三层砖混结构独栋私人别墅建筑立面图

三层砖混结构独栋私人别墅建筑详图

三层砖混结构独栋私人别墅建筑详图

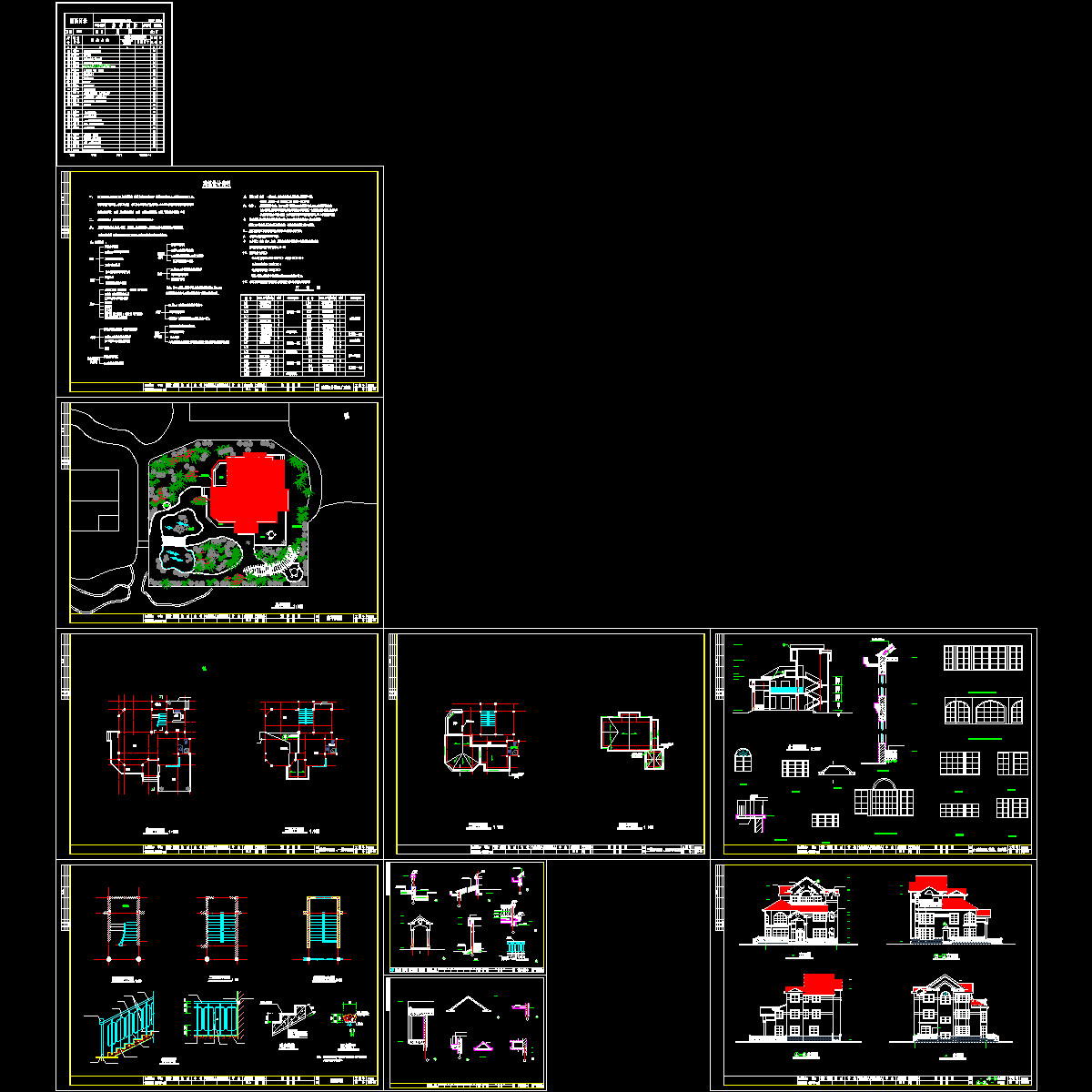

三层砖混结构独栋私人别墅建筑缩略图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
