3层欧陆风格私人独栋别墅建筑设计施工方案图纸（CAD、JPG）

mmnnkkhg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 别墅类型：独栋别墅

• 建筑高度：多层建筑

• 外立面材料：涂料

• 建筑结构形式：钢筋混凝土结构

• 图纸设计深度：方案（初设图）

• 图纸设计风格：欧陆风格

• 图纸设计格式：JPG,CAD2000

• 设计年代：近代

• 建筑面积：310平方米

• 用地面积：130平方米

• 建筑高度：11.8m

• 地上层数：3层

该项目为私人别墅工程，为砖混结构，建筑占地面积为130m', 建筑面积为310m.建筑总高度为11.8m

抗震设防烈度<6度，抗震不设防。该项目合理使用年限为50年。 0. 000相对黄海海平面标高现场定

建筑耐火等级:二级屋面防水等级: I级建筑工程等级: 三级设计安全等级: 二级

本图所示尺寸:除注明者外标高均以米计,其余均以毫米计

三.凡管道穿越基础、墙身、 楼板、屋面等，除已注明外，必须结合水电等设备施工图预留孔

洞或预埋套管，避免后凿以保证工程质量，预埋木砖前须进行防腐处理。

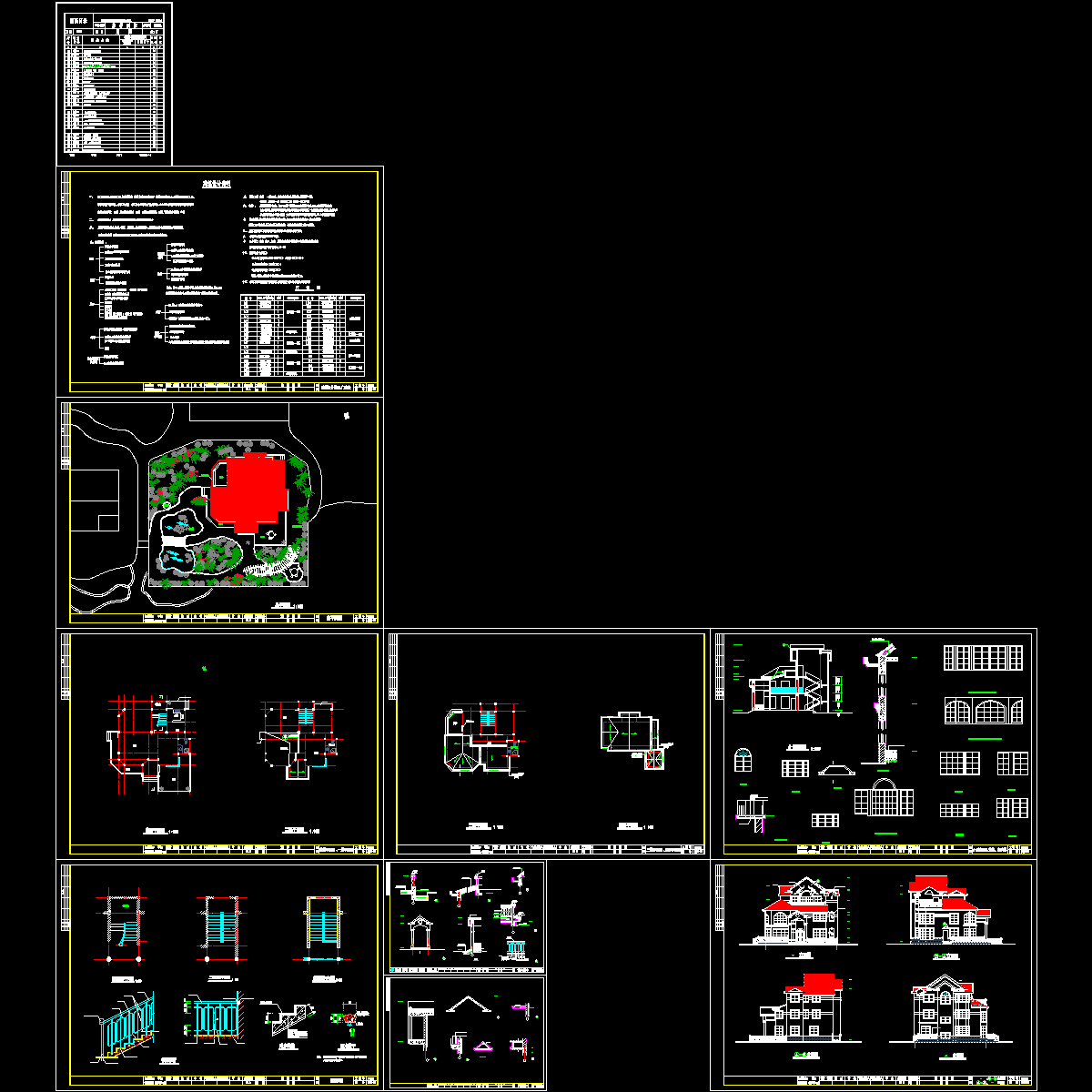

欧陆风格私人独栋别墅建筑设计效果图

欧陆风格私人独栋别墅平面图

欧陆风格私人独栋别墅平面图

欧陆风格私人独栋别墅立面图

欧陆风格私人独栋别墅施工图

欧陆风格私人独栋别墅施工图

欧陆风格私人独栋别墅施工图

欧陆风格私人独栋别墅施工图

欧陆风格私人独栋别墅施工图

欧陆风格私人独栋别墅施工图

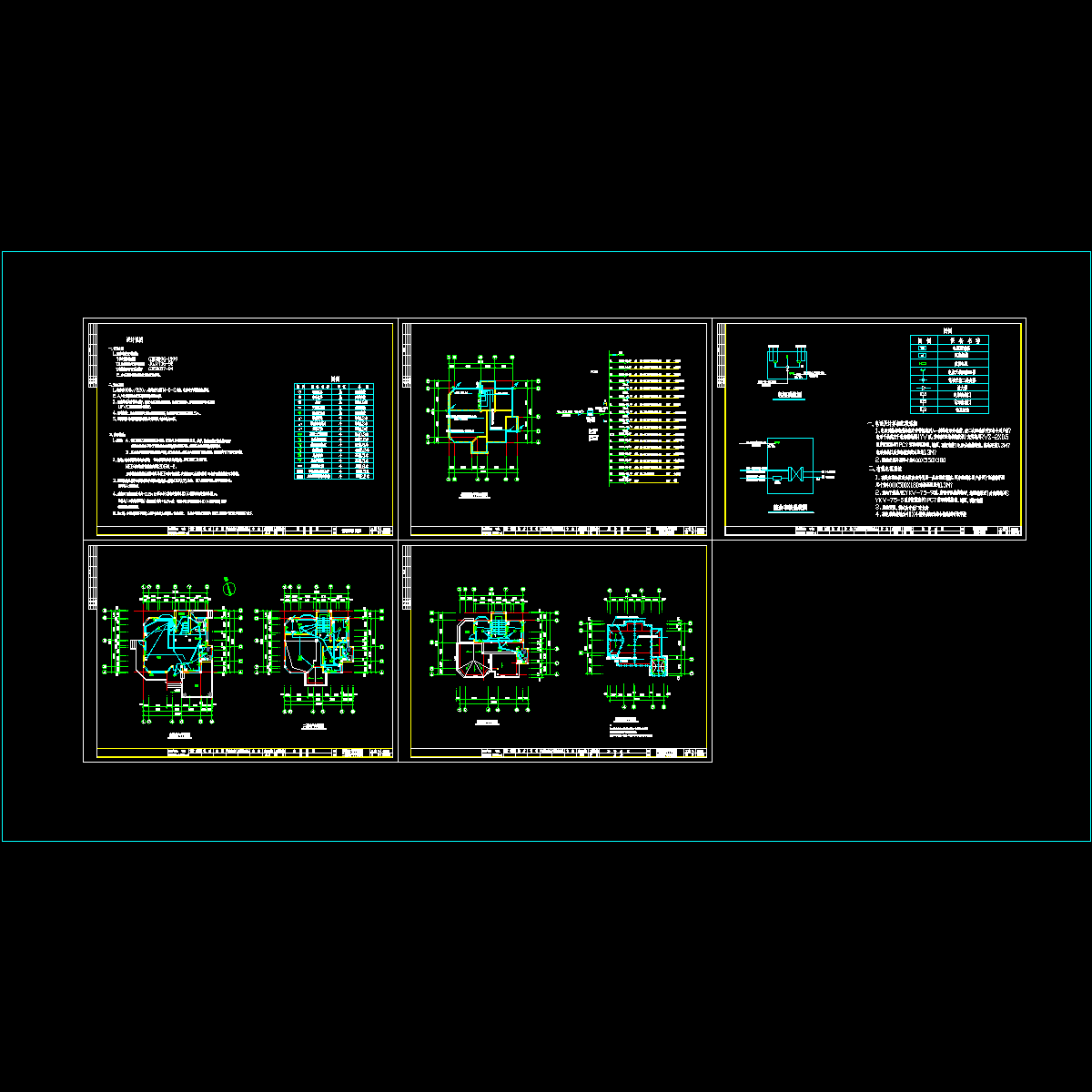

电气.dwg

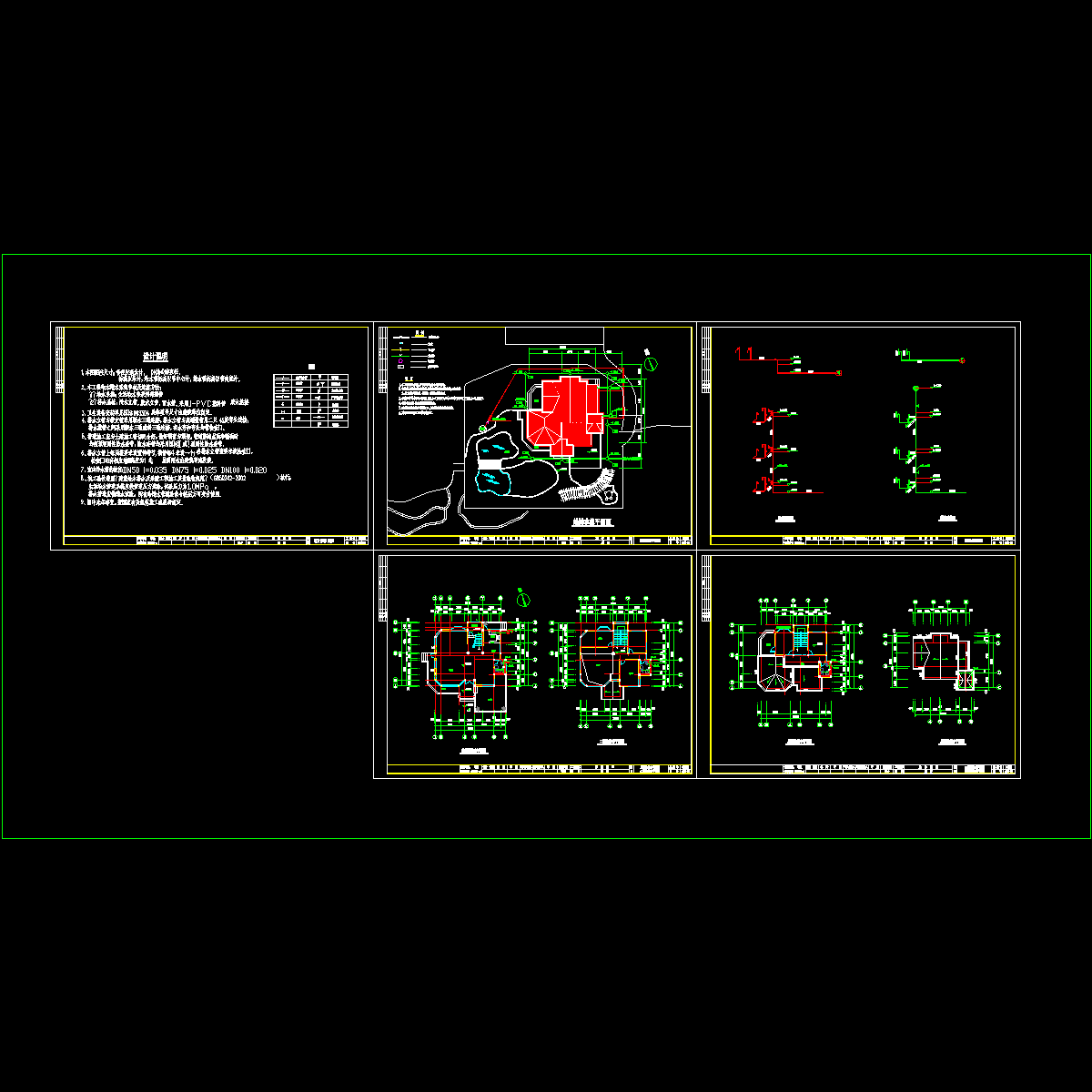

水图.dwg

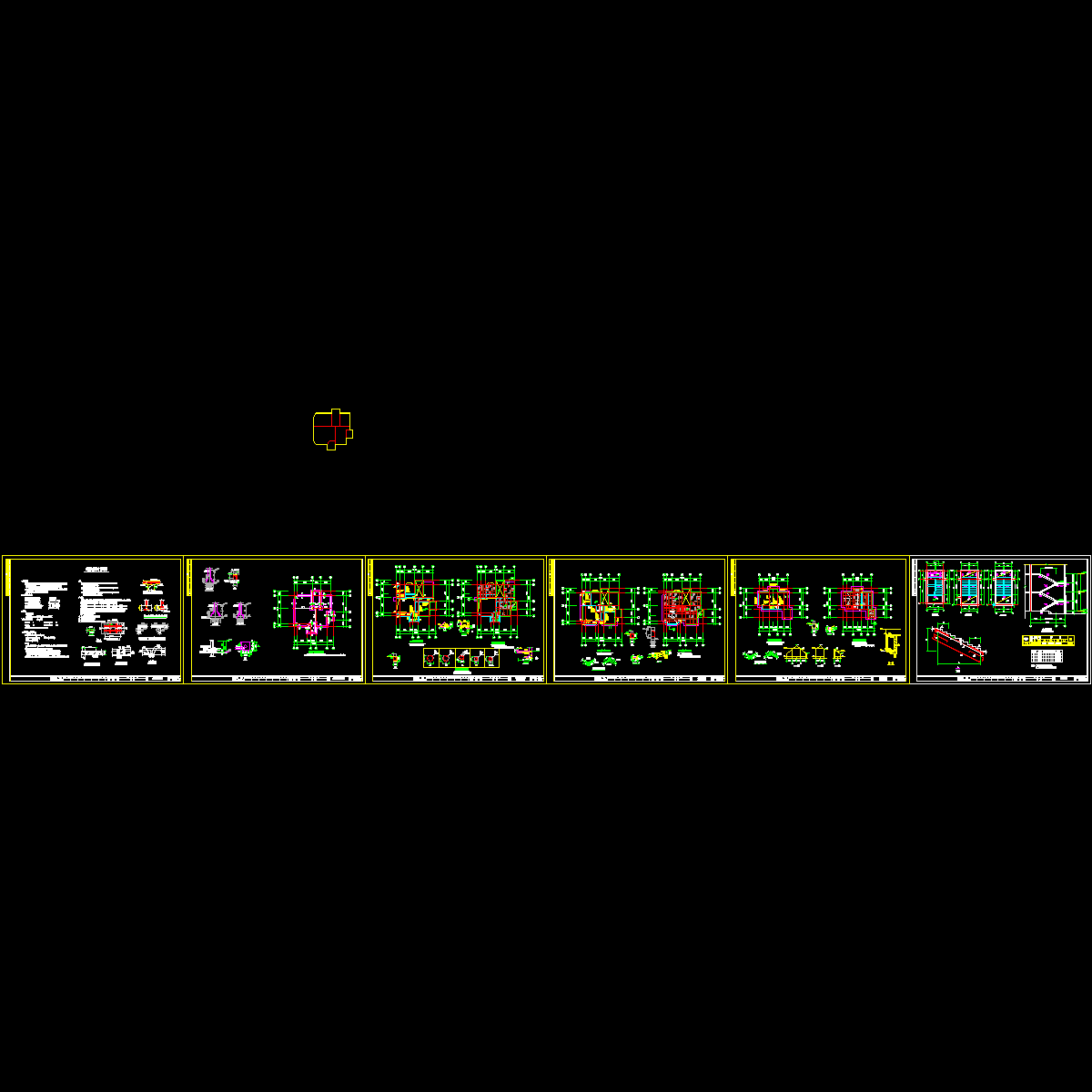

结构.dwg

建筑.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
