消防水池及泵房通用大样图纸2020（CAD）
该附件是
消防水池及泵房通用大样图2020（CAD）
，共图纸1张。
内容包含：侧壁转角处钢筋布置大样、管道穿壁节点大样、柱纵筋预锚大样、侧壁与底板转角处钢筋布置大样、侧壁与顶板转角处钢筋布置大样、集水坑大样图...
图纸完整，各个细部构造、节点大样清晰，方便直接选用或者借鉴。

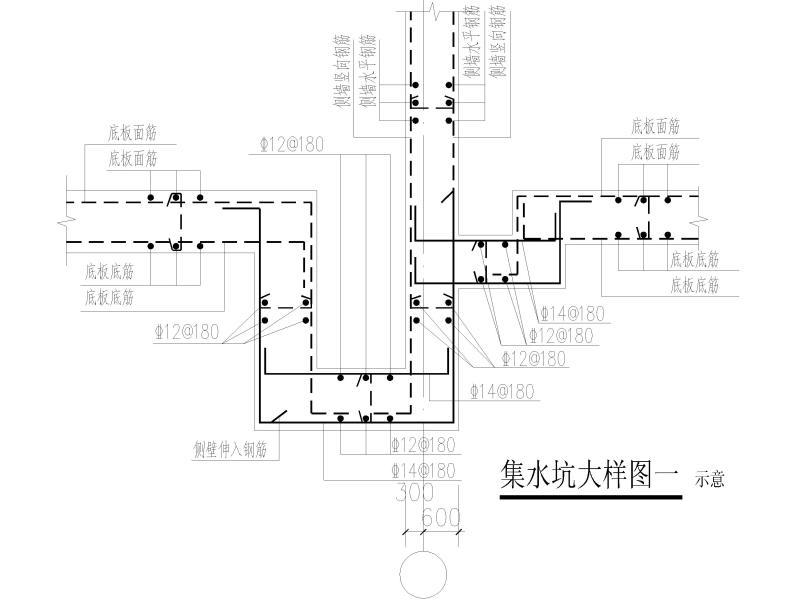

集水坑大样图

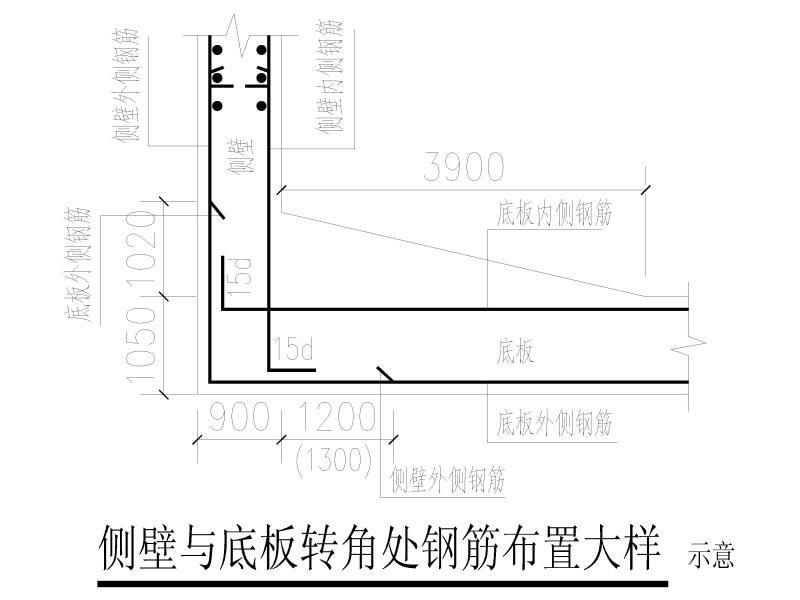

侧壁与底板转角处钢筋布置大样

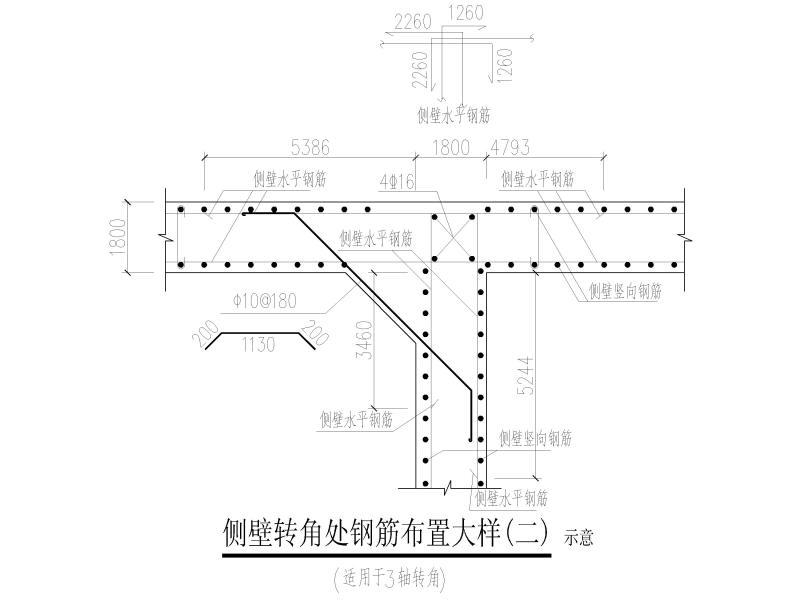

侧壁转角处钢筋布置大样
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
消防水池泵房图纸 - 1 -
消防水池泵房图纸 - 2 -
消防水池泵房图纸 - 3
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-12
- 评论次数：0
- 浏览次数：0
- 文件大小：1.07 MB
- 收藏次数：0
-
文件名称：
附件-996995867796855895.dwg
