[柱下独立基础]6层商住楼建筑结构设计方案CAD施工图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 图纸设计深度：施工图
• 其它专业图纸：结构
• 设计效果图：无

附件详情

该资料为某六层商住楼建筑结构设计图
工程建筑面积约为：6000平方米、占地面积1000 m2，层数为： 6层、高度为： 24.21米，采用框架结构，柱下独立基础，设计基准期50年，结构安全等级为二级，抗震设防烈度为7度。
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图等，共9张图纸
设计功能包括：商铺、客厅、厨房、卧室等。

包括结构、 建筑施工 图、及计算书等。

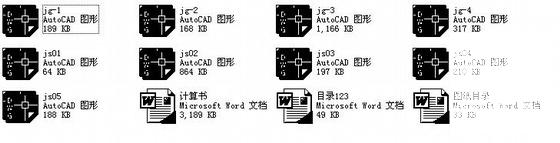

第 1 张图

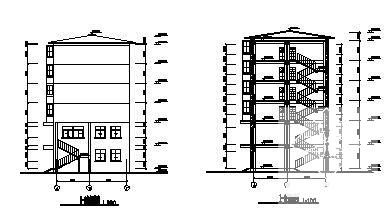

第 2 张图

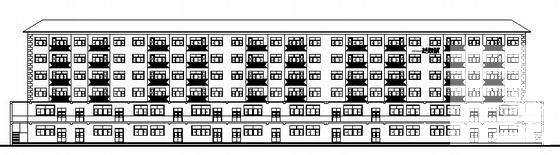

第 3 张图

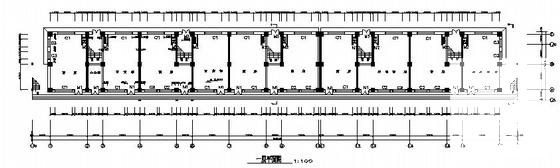

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
