一份6层学生公寓毕业设计方案（建筑、结构CAD施工图纸）(柱下独立基础)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

[学士]某6层学生公寓毕业设计（含计算书，建筑、结构图） 该资料为某一五层学生公寓的设计，主要包括建筑设计和结构设计两个部分。
该公寓高18.9m，总建筑面积为2866m2，耐火等级为二级，抗震设防烈度为6度。建筑设计的内容包括平面、立面及剖面设计。
结构设计包括框架设计、构件设计和基础设计等。其中，框架采用钢筋混凝土横向框架承重布置方案，基础采用钢筋混凝土柱下独立基础。本文着重对1榀横向框架进行了配筋设计。在确定了框架布局与分配统计得到各种荷载、作用的大小之后，按D值法、分层法及底部剪力法等弹性分析方法计算得出结构内力，并在此基础上，根据最不利原则进行内力组合，最后得到配筋成果。此外，本文还采用了PKPM软件进行设计，得出了结构施工图。

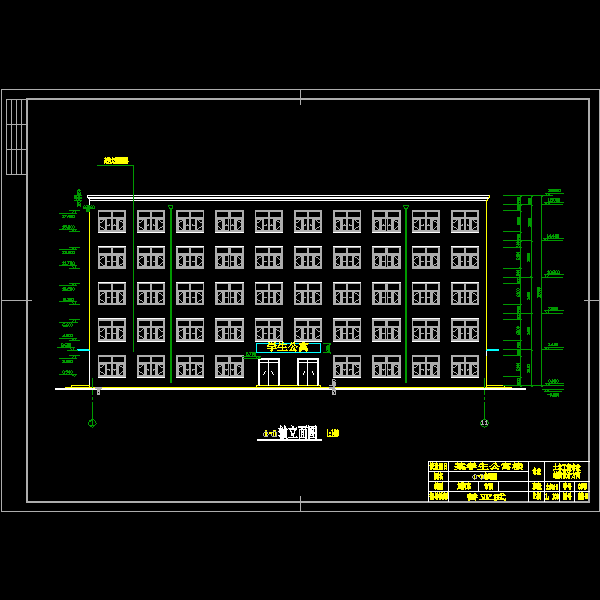

1-11轴立面图.dwg

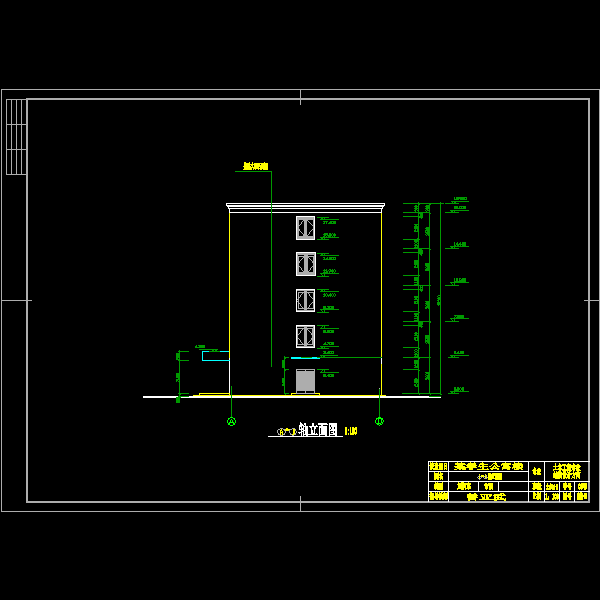

a~d轴立面图.dwg

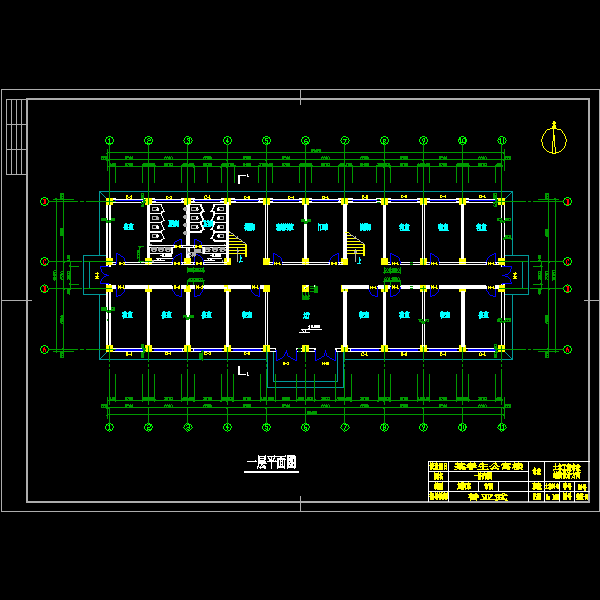

一层平面图1.dwg

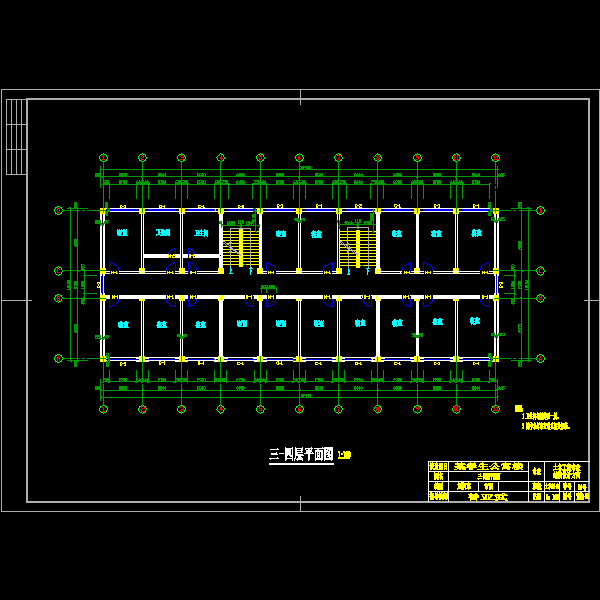

三-四层平面图2.dwg

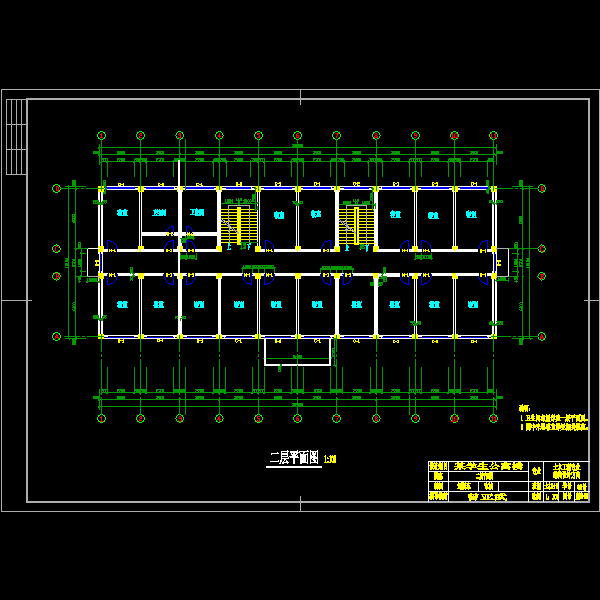

二层平面图2.dwg

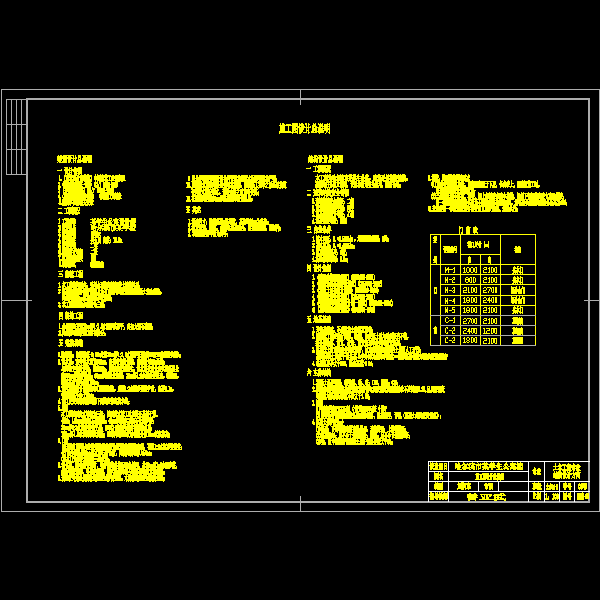

设计总说明.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
