一份6层砖混学生公寓毕业设计方案（结构CAD图纸）

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

[学士]某六层砖混学生公寓毕业设计（含计算书，结构图）
该资料为西北农林科技大学学士学位论文
该项目为六层砖混结构留学生公寓。建筑层数为六层，层高2.8m，总建筑面积5400平方米。抗震设防烈度7度，场地类别为Ⅱ类，结构设计使用年限为50年。该项目为二类建筑，耐火等级为二级，工程±0.00同绝对标高525.38m。
结构设计依据国家相关规范进行：计算各楼板和屋面板的恒荷载，同时确定活载值。根据荷载设计值计算出楼面和屋面的配筋。将板上荷载按单向板、双向板的传力特点传给各墙体,然后根据各墙所受荷载及墙体自重，验算墙体抗压承载力。根据抗震设防数据及结构重力荷载代表值，计算出水平地震作用下墙体承担的剪力，并验算墙体的抗剪承载力。计算出墙段基础上部荷载，并由此确定基础类型和配筋。在最后进行雨篷计算。
设计中楼屋面板计算使用了天正公司的天正结构软件。 经过验算，该结构符合安全性、可靠性要求。
共53页。

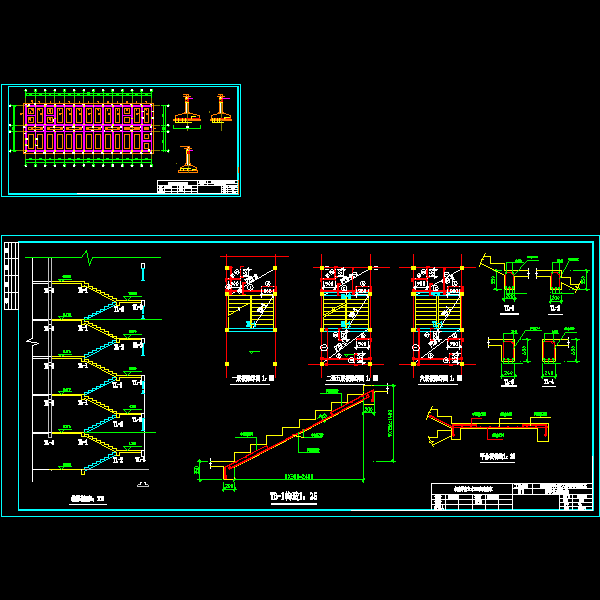

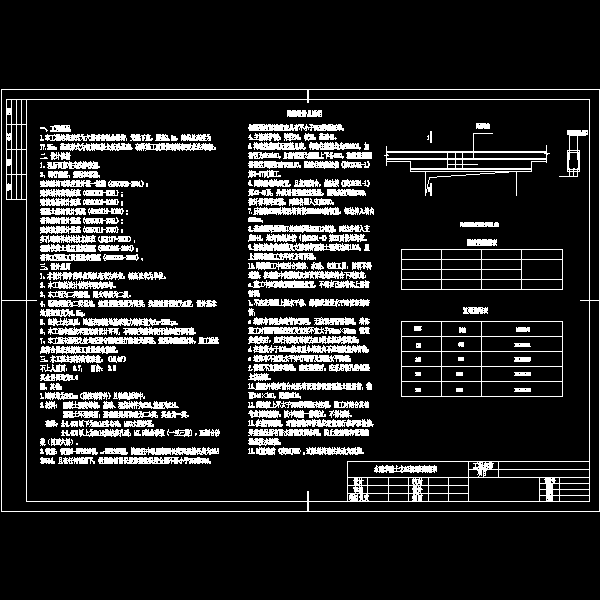

该资料包含：结构设计说明，基础图， ，结构平面图等共6张结构图

meiyou fei 施工图t7.dwg

图纸第一张.dwg

施工图t7.dwg

楼梯、基础_t7.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
