[CAD]6层框架学生公寓毕业设计方案（建筑、结构图纸）

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

该资料为昆明理工大学学士学位论文
该资料是学生公寓设计。总建筑面积为5391.49平方米，底层占地面积为898.58平方米，总高为21.90m。根据设计要求，设防烈度为8度，抗震等级为二级，设计中要考虑抗震设计。本方案采用钢筋混凝土现浇框架结构。主体结构为双向承重框架，横向框架等跨。在进行荷载计算和构件截面估算后，选取一榀框架进行计算，用迭代法算出内力，并对最不利活荷载和最不利内力进行分析，通过底部剪力法求出地震荷载。本方案基础形式采用柱下独立基础.整个方案设计基本符合设计和结构要求，具有一定的创造性和合理性。
共104页。
建筑图包括：建筑设计说明，建筑平面图，立面图，剖面图， 节点详图 等共7张图纸。
结构图包括： 结构设计说明 ，基础平面布置图及大样，结构 平面布置图 ，一榀框架， 楼梯详图 等共9张图纸。

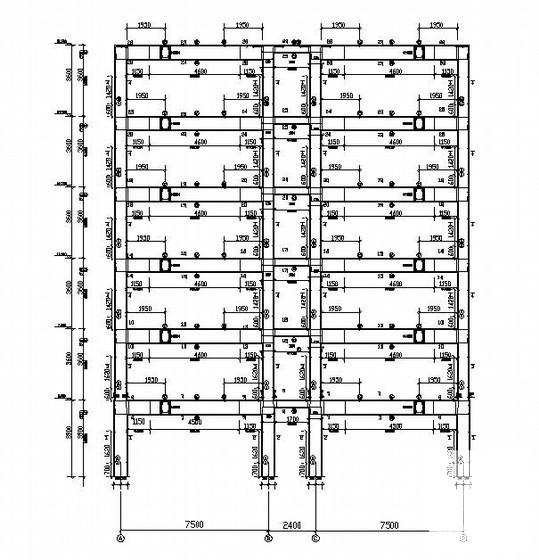

第 1 张图

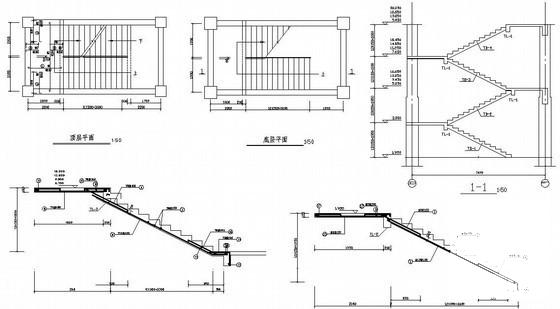

第 2 张图

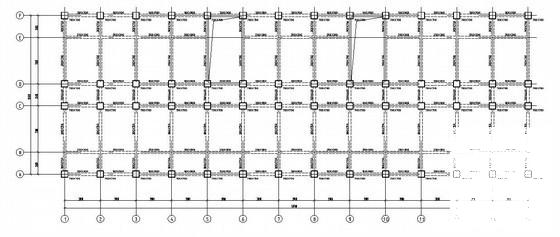

第 3 张图

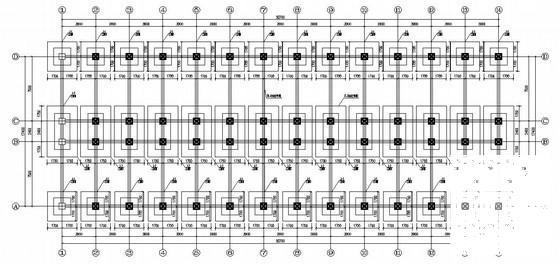

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
