两层框架结构小区菜场结构CAD施工图纸(dwg)(丙级独立基础)

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度：多层建筑
• 地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：14张
• 设计年代：近代

附件详情

该项目是小区菜场项目，地上2层，室内外高差300mm，建筑物高度（室外地面至主要屋面板的板顶）：9.90m，上部结构体系:现浇混凝土框架结构。柱下独立基础，地基基础设计等级为丙级。抗震设防烈度为7度。
该资料包含：结构设计总说明，基础图，基础详图，柱布置图，梁配筋图，板配筋图，楼梯图、三轮车坡道详图等共计14张图。
分享投稿时间：近几年4月。

一层柱平法施工图

9.600标高梁平法施工图

屋面楼梯间及构架结构图

楼梯图

4.800标高板配筋图

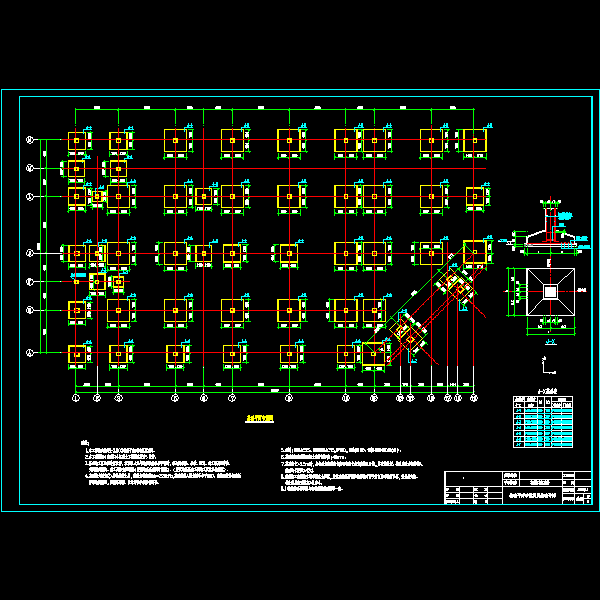

基础平面及详图.dwg

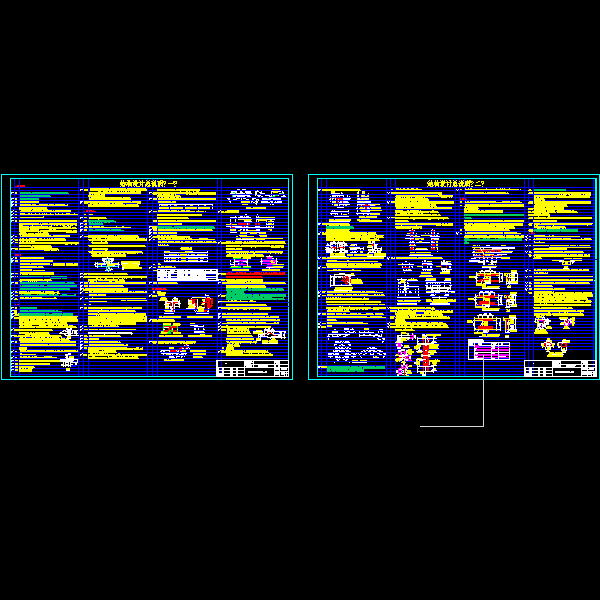

结构说明.dwg

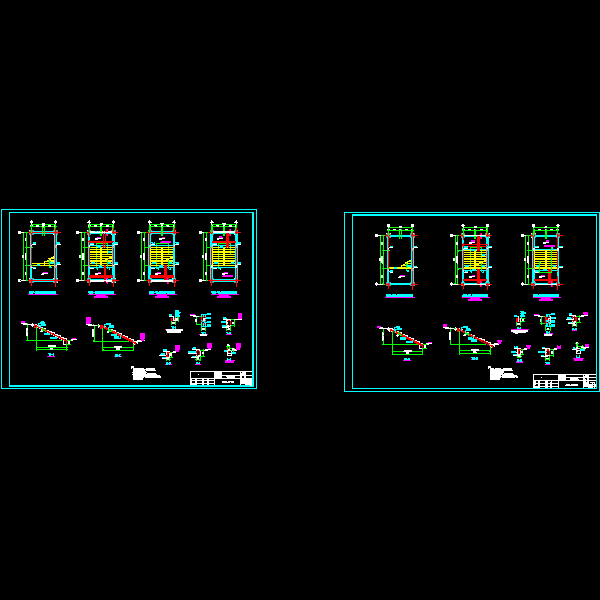

菜场楼梯.dwg

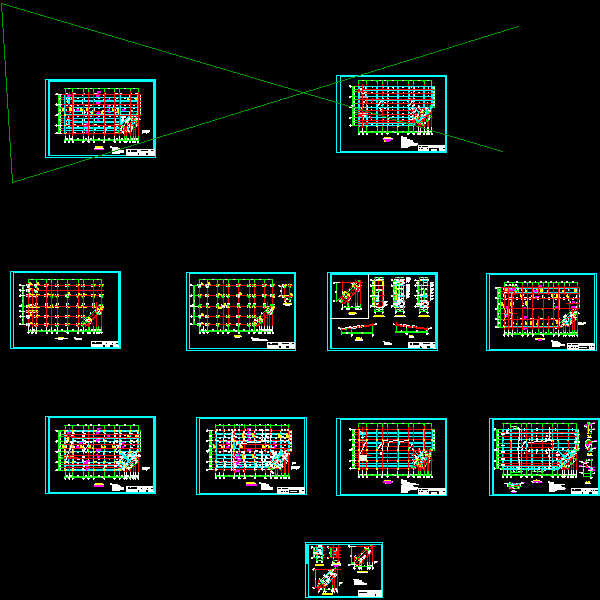

菜场结构图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
