两层框架结构小卖部结构CAD施工图纸(dwg)(丙级桩基础)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度：多层建筑
• 地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 雪压：0.50kN/平方米
• 参考图纸：8张

附件详情

上部结构的安全等级为二级，地基基础设计等级为丙级，桩基础，抗震设防烈度为7度。设计地震分组为第一组，场地Ⅲ类。

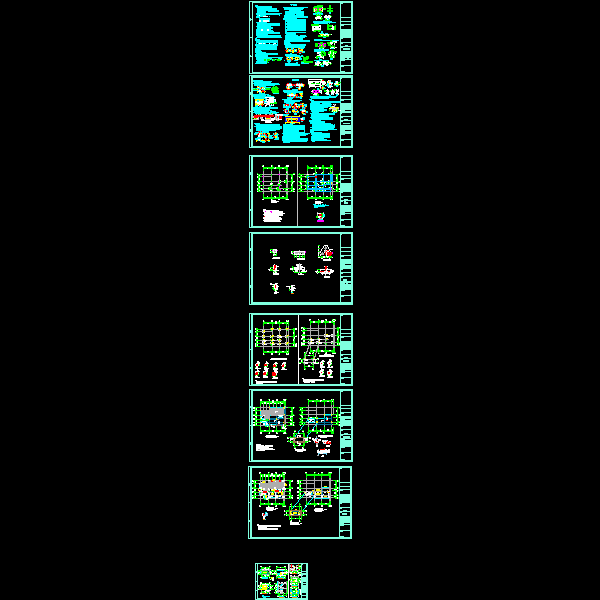

包括：结构总说明，桩位平面图，基础平面图，基础详图，柱结构平面图，结构平面及板配筋图，粱配筋平面图，楼梯结构详图等共计8张图。
