两层框架结构商场结构CAD施工图纸（造型层）(dwg)(6度抗震)(丙级独立基础)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度：多层建筑
• 地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.55kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：7张
• 设计年代：近代

附件详情

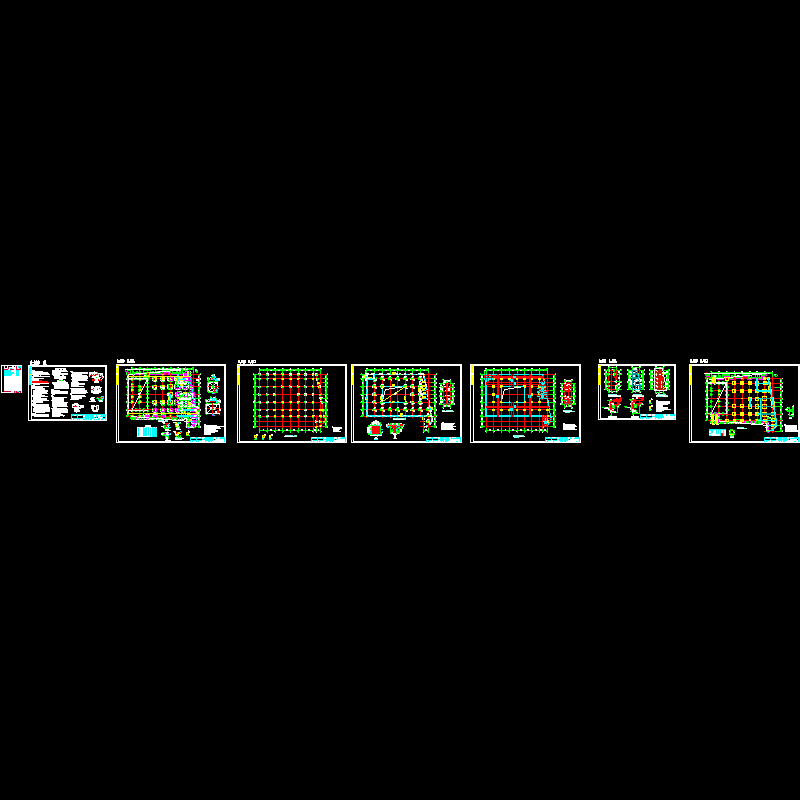

该项目是大庆某商场项目，共计2层，第二层为造型层，基础采用独立基础，上部结构为框架结构，该资料包含：结构设计说明，基础平面布置图，一层柱布置及配筋图3.200m~5.900m梁、板平法施工图，造型层结构图及节点配筋图，地沟 平面布置图 等共计7张图。
分享投稿时间：近几年8月

一层柱布置及配筋图

5.900m顶梁及柱帽配筋图

5.900m板平面布置图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
