一份24米跨排架钢结构厂房结构CAD施工图纸（5吨行车）

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑

• 建筑高度类型：单层建筑

• 图纸设计深度：施工图

• 民用建筑设计使用年限：50年

• 建筑设计结构形式：钢筋混凝土结构，钢结构

• 钢结构：排架

• 结构安全等级：二级基础形式 ：独立基础

• 地基基础设计等级：丙级

• 抗震设防烈度：6度抗震

• 风压：0.35kN/平方米

• 参考图纸：18张

附件详情

该项目是江西某地已建钢结构厂房项目，120米×200米排架。24米跨度，9米檐口，8米柱距。5吨中级行车。搅拌桩，独立基础，气楼。6度设防。
该资料包含：结构设计总说明，钢结构设计总说明，搅拌桩平面布置图，基础平面布置图，砼柱平面定位及配筋图，柱脚锚栓布置图，吊车梁平面布置图，屋面檩条平面布置图，墙梁布置图，详图等共计18张图。

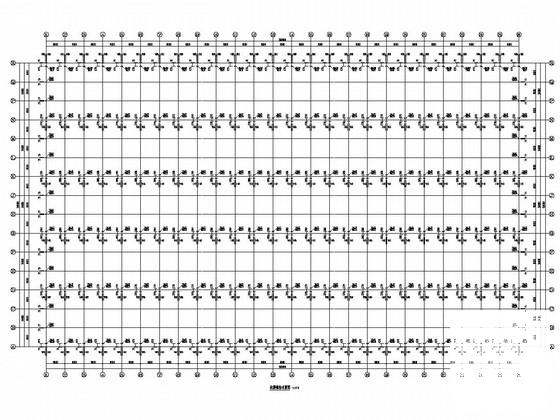

柱脚锚栓布置图

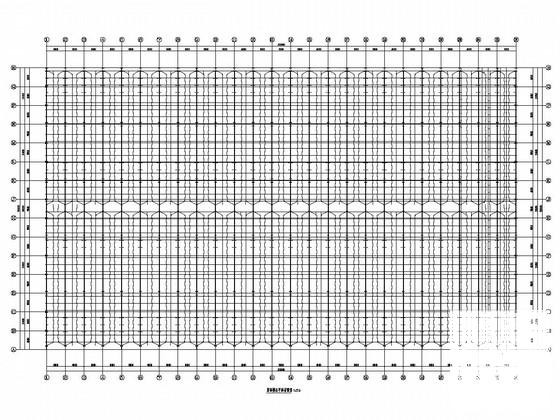

屋面檩条平面布置图

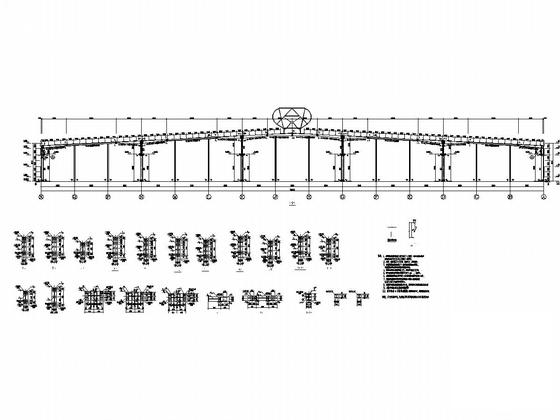

GWJ-2

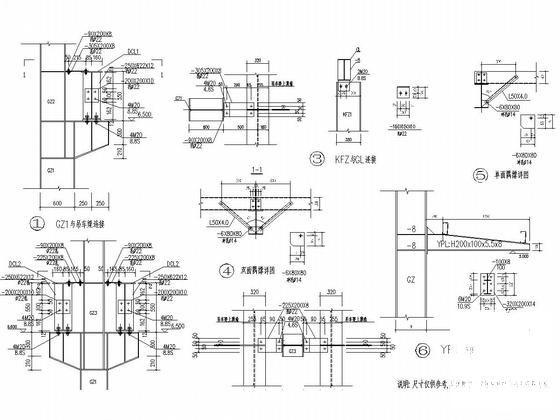

节点详图

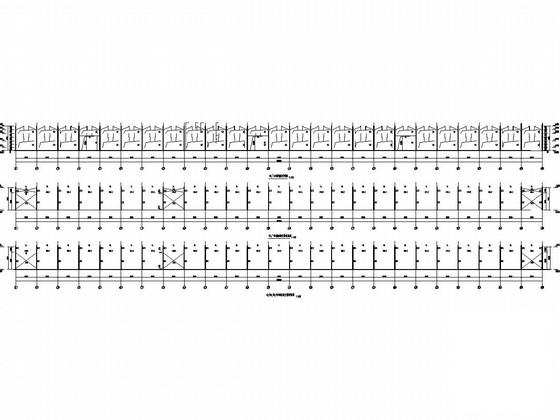

墙梁布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
