一份地上单层门式刚架钢结构工业厂房结构CAD施工图纸(基础梁配筋)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平方米
• 雪压：0.50kN/平方米
• 参考图纸：24张
• 设计年代：近代

附件详情

本子项为湖北某普通的工业厂房，地上一层，局部二层，高度为10米，结构抗侧力体系为门式刚架钢结构，基础为桩基，6度设防。
该资料包含：基础平面图、基础梁平面图、柱子平面图、钢屋面结构布置图、檩条布置图、轴柱间支撑布置图、钢结构 节点详图 、 楼梯详图 等共24张图纸。

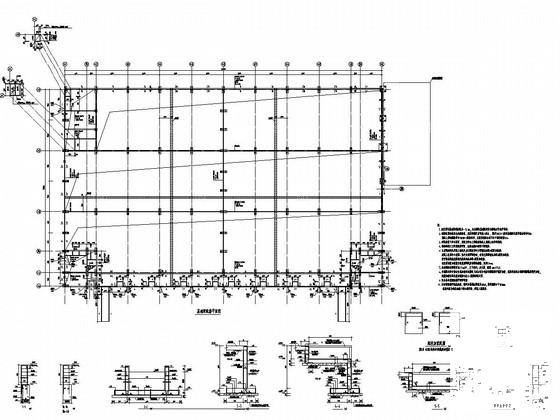

基础梁配筋平面图

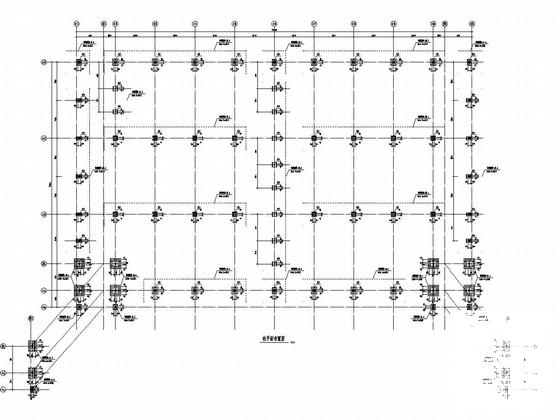

柱 平面布置图

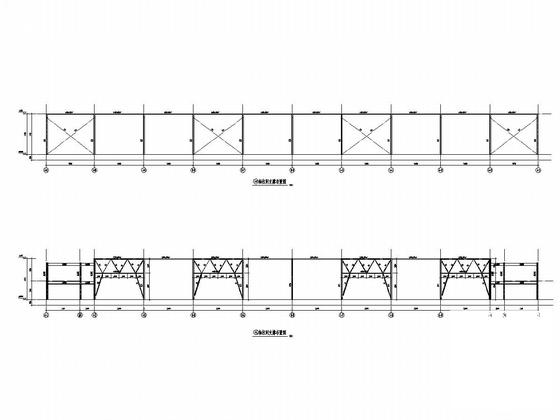

轴柱间支撑布置图

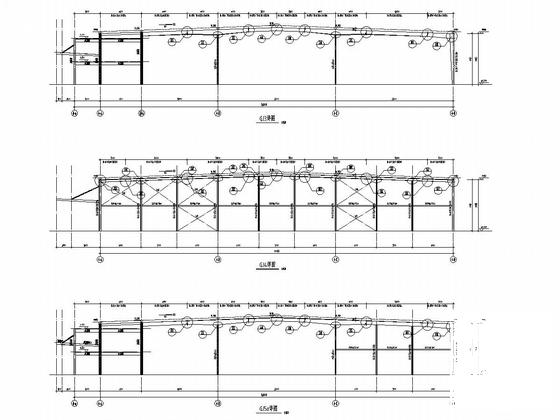

GJ剖面图(二)

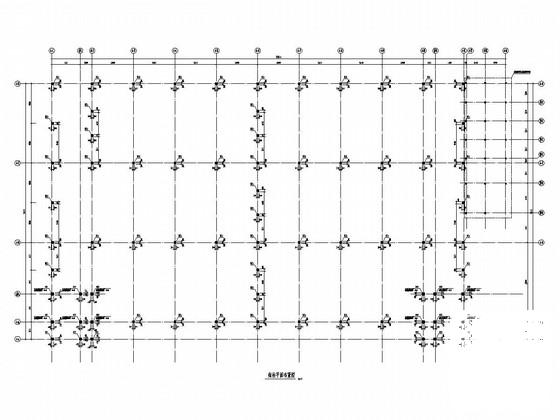

短柱平面布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
