建筑类别：工业建筑
-
厂房建筑高度类型：单层厂房
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢结构
-
钢结构：门式刚架,轻钢结构
-
基础形式 ：独立基础
-
结构安全等级：二级
-
抗震设防烈度：8度抗震
-
风压：0.40kN/平方米
-
雪压：0.70kN/平方米
-
参考图纸：28张
附件详情
包括：正、背立面图、侧立面图、门窗表、门窗详图、厂房平面图、屋面平面图、彩板檩条详图、收边包角详图、钢
结构设计说明
、锚栓布置平面图、钢柱布置平面图、吊车梁布置平面图、屋面钢结构布置平面图、屋面檩条布置平面图、墙梁布置立面图、檩条、墙梁材料表、拉杆、撑杆材料表、刚架详图、钢架
节点详图
、刚架材料表、抗风柱详图、刚架布置立面图、柱间支撑详图、系杆详图、水平支撑详图、吊车梁详图、气楼结构布置图、气楼大样、雨篷结构布置平面图、基础
平面布置图
共28张图纸。

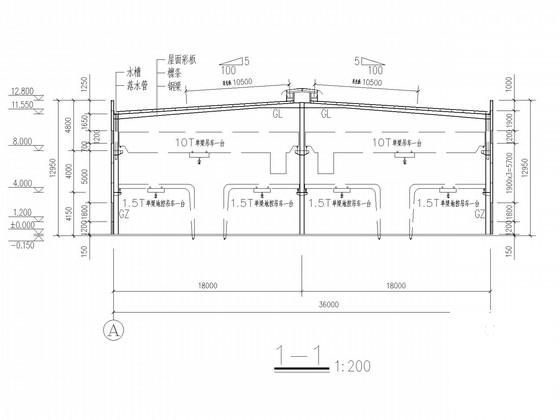

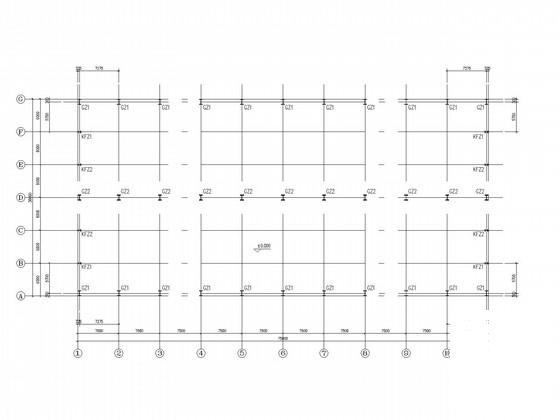

钢柱布置平面图

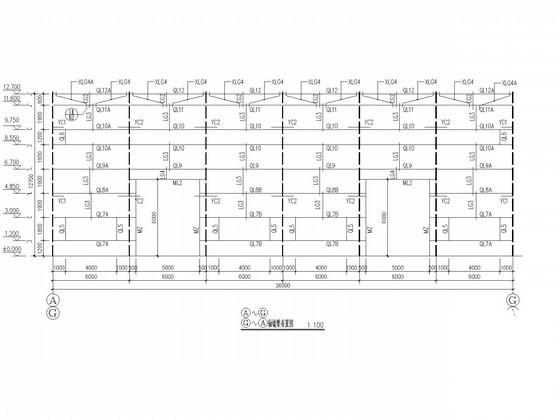

墙梁布置图

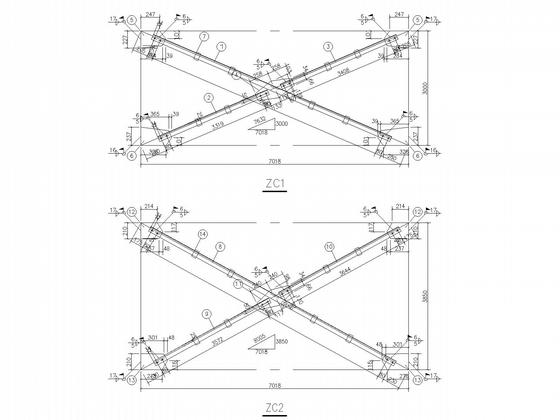

ZC详图

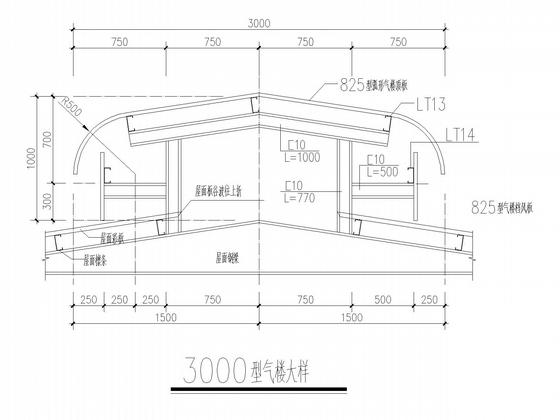

3000型气楼大样

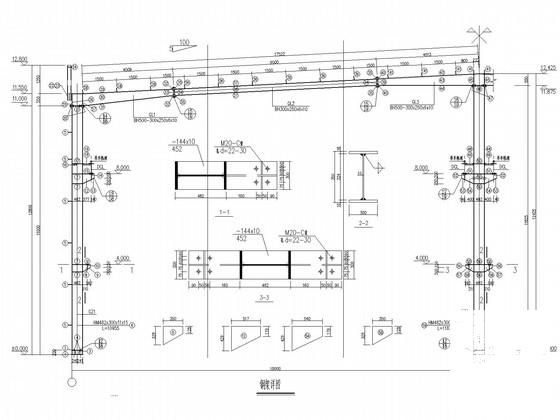

钢架详图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
