[CAD]36米跨门式刚架带10吨吊车厂房结构设计图纸(彩色压型钢板)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架,轻钢结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 结构最大跨度：18m
• 抗震设防烈度：7度抗震
• 风压：0.55kN/平方米
• 雪压：0.55kN/平方米
• 参考图纸：14张
• 设计年代：近代

附件详情

本厂房采用轻型彩色压型钢板玻璃棉作为围护材料，钢柱及钢梁为承重结构。
结构设计总说明、基础、基础梁平面布置图、基础详图、地脚螺栓平面布置图、吊车梁平面布置图、刚架及屋面支撑布置图、柱间支撑布置图、屋檩条 平面布置图 、墙体檩条布置图、钢架图、支撑图、墙梁联结节点、 楼梯详图 共14张图纸。

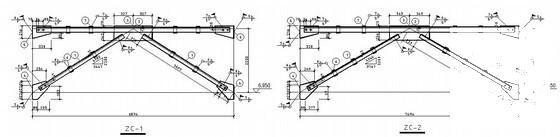

第 1 张图

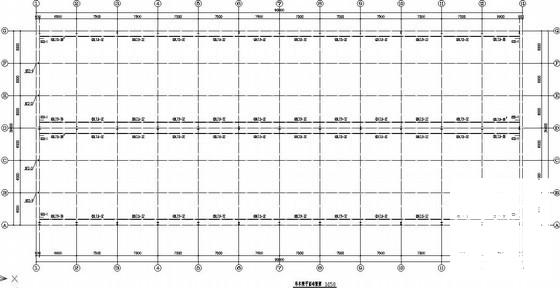

第 2 张图

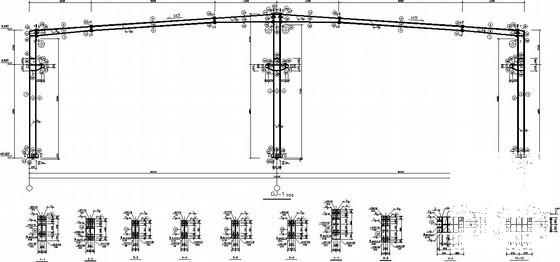

第 3 张图

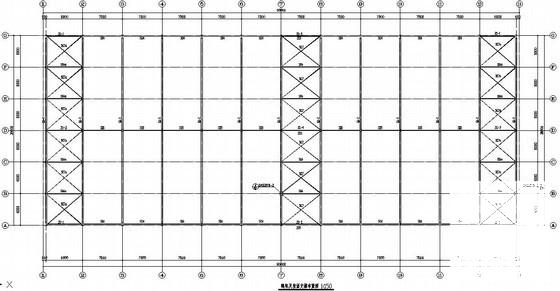

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-20 19:27:13上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在结构设计专区发帖交流相关知识。
