德安府糖业有限公司双跨刚架结构工程(dwg格式CAD,7张)

[复制链接]

0

主题

0

帖子

1435

积分

超级版主

Rank: 8Rank: 8

积分
1435
发表于 2020-5-18 08:40:46 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:工业建筑
  • 建筑高度:单层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:钢结构
  • 钢结构:门式刚架
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 参考图纸:7张
  • 图纸年代:近代
该项目为双山双跨刚架结构,最大跨度为 2@12 M,柱距 6.0 M,该项目建筑抗震设防类别为丙类,抗震设防烈度为六度,设计地震分组为第一组,设计基本地震加速度为 0.05g。工程刚架梁 Q345B,梁柱端头板Q345B连接板采用,加劲肋采用Q235B。工程屋面檩条采用Q 235,墙梁采用Q 235 冷弯薄壁钢,隅撑采用Q 235,柱间支撑采用Q 235,屋面水平支撑采用 圆钢,檩条、墙梁拉条采用圆钢。资料内容有:钢结构设计说明、屋顶平面图、剖面图、屋面结构布置图、屋面檩条布置图、刚架图、节点详图。

屋顶平面图

剖面图

屋面结构布置图

水平(柱间)支撑与刚架连接示意图

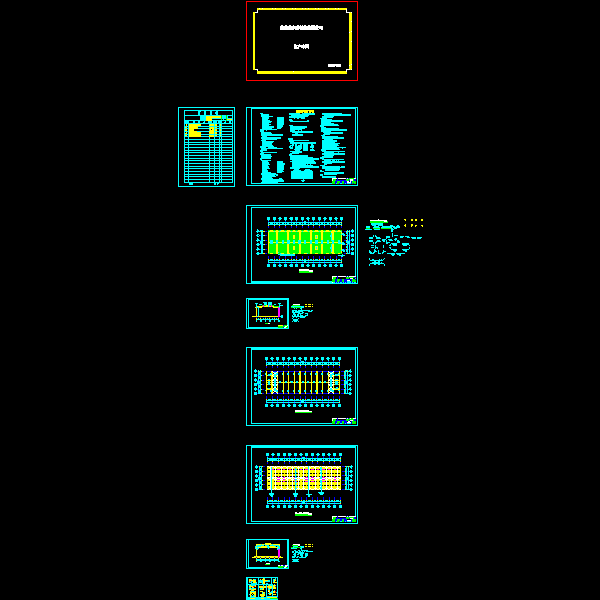

德安府糖业有限公司双跨刚架结构工程(dwg格式CAD,7张)
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
