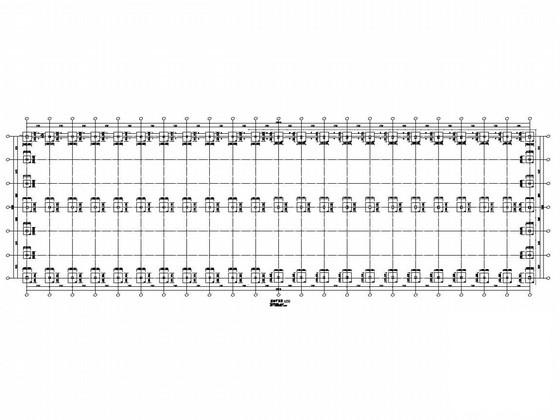

一份25米双跨门式刚架温室结构CAD施工图纸（局部错层）(基础平面图)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：农业建筑
• 建筑高度类型：单层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 结构最大跨度：25m
• 抗震设防烈度：8度抗震
• 风压：0.55kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：14张
• 设计年代：近代

附件详情

该项目为钢结构温室，25米双跨门式刚架厂房，位于8度区，因场地情况局部产生错层，采用双层钢架，整体含钢量较小。包括：钢结构设计总说明，基础平面图，基础详图，地梁平面图，锚栓平面图，钢架支撑平面图，轴线支撑立面图，屋面檩条平面图，刚架剖面图，钢 节点详图 等共计14张图。
10月。

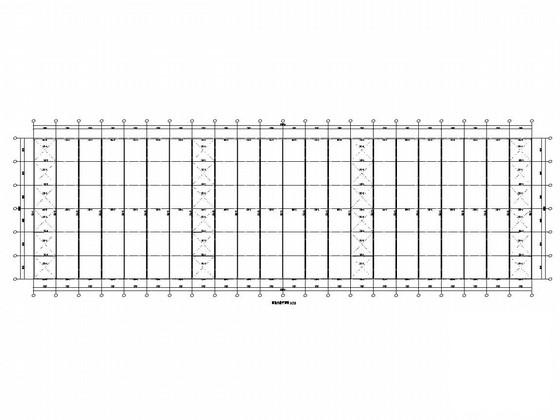

刚架支撑平面图

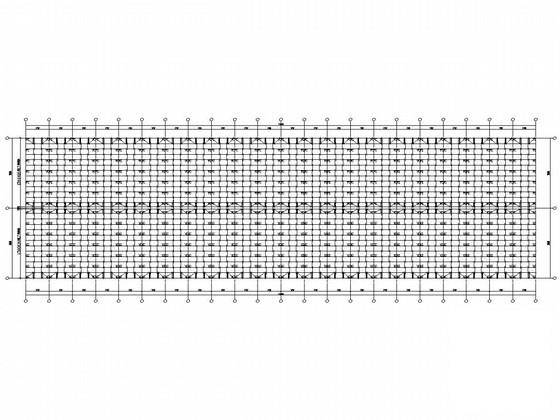

屋面檩条平面图

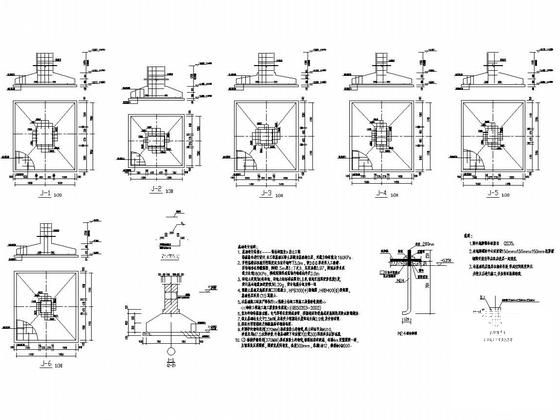

基础详图

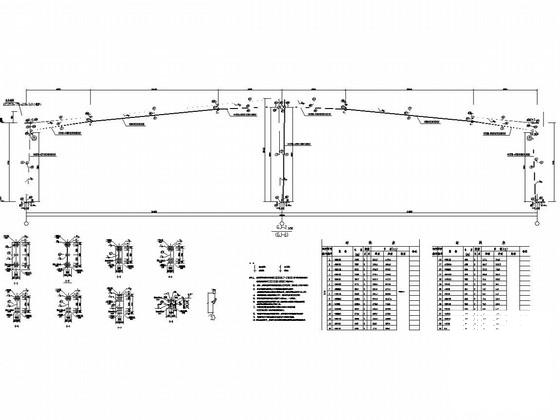

刚架剖面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
