国道三跨预应力后张小箱梁桥施工CAD图纸设计

资料简介
赚取积分

位置：湖北
设计年代：近代
使用性：公路桥
跨径大小和多跨总长：82m
承重构件受力情况：梁桥
使用年限：永久性桥
材料类型：预应力桥

附件详情

全桥工程数量表
桥位平面图

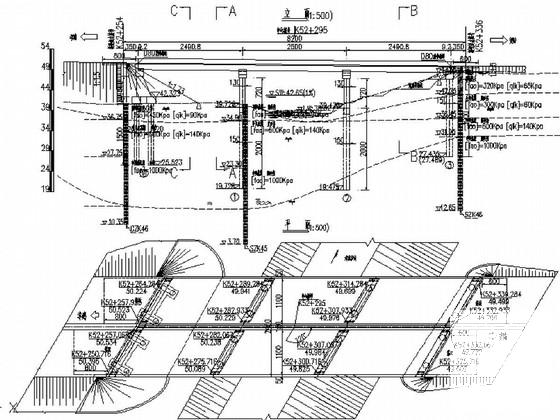

桥型布置图
桩位坐标图
桥墩一般构造图
桥墩帽梁钢筋布置图
桥墩柱桩钢筋布置图
桥墩桩基系梁钢筋布置图
桥台一般构造图
桥台帽梁钢筋布置图
桥台耳墙钢筋布置图
桥台背墙钢筋布置图
桥台肋板钢筋布置图
桥台承台钢筋布置图
桥台桩基钢筋布置图
挡块钢筋布置图
支座垫石钢筋布置图
锥坡一般构造图
25米小箱梁通用图（斜交角：15°、30°）：

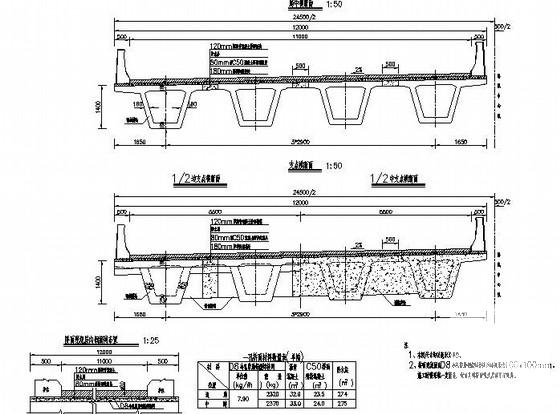

25米小箱梁典型横断面
25米小箱梁一般构造（边跨、中跨）
25米小箱梁断面（边跨、中跨）
25米小箱梁预制钢束构造
25米小箱梁顶板负弯矩钢束构造
25米小箱梁普通钢筋构造（中跨、边跨）
25米小箱梁梁端锚下加强钢筋构造
25米小箱梁负弯矩区钢束槽口钢筋构造
25米小箱梁梁端封锚钢筋构造
25米小箱梁现浇湿接缝钢筋构造
25米小箱梁端横梁钢筋构造
25米小箱梁现浇中横梁钢筋构造
25米小箱梁预制堵头板钢筋构造
25米小箱梁锚具
25米小箱梁支座预埋件示意图
墙式护栏一般构造图
墙式护栏构造及钢筋布置图
D40伸缩装置安装示意图
D80伸缩装置安装示意图
D160伸缩装置安装示意图
切缝构造图
桥面伸缩缝端头处理图
伸缩缝处护栏挡板构造图
桥面排水布置图
搭板一般构造图
6米桥台搭板钢筋布置图
8米桥台搭板钢筋布置图
搭板材料数量表
桩基检测管布置图
埋置式桥台锥坡、台前铺砌示意图
桥台锥坡构造图
检查台阶布置图
桥台施工程序示意图

附件详情

公路等级：双向四车道一级公路；设计速度：80km/h；路基宽度：24.5m；设计荷载：公路—I级；最大纵坡:5%;平曲线极限最小半径250m;行车道宽度2×11.25m。桥面净宽:2x净11m。桥长82米。桥跨3X25m小箱梁。上部结构采用预应力混凝土(后张)小箱梁，先简支后连续；下部结构0号桥台采用肋板台，3号桥台采用柱式台，桥墩采用柱式墩，墩台采用桩基础。本桥平面位于直线上，桥面横坡为双向2%，纵断面纵坡-1.46%。桥台采用GYZF/4250x65型四氟滑板式橡胶支座；桥墩采用GYZ350x74型板式橡胶支座；0、3号桥台采用D80伸缩缝。本桥上跨河，桥梁设计水位：42.65m，测时水位：38.82m，最底冲刷标高：37.63m。
……
共计81张，设计于

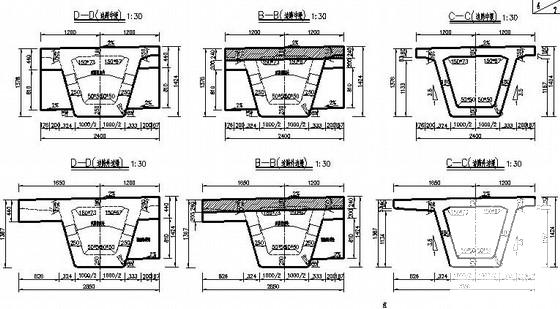

25米小箱梁断面图

箱梁一般构造

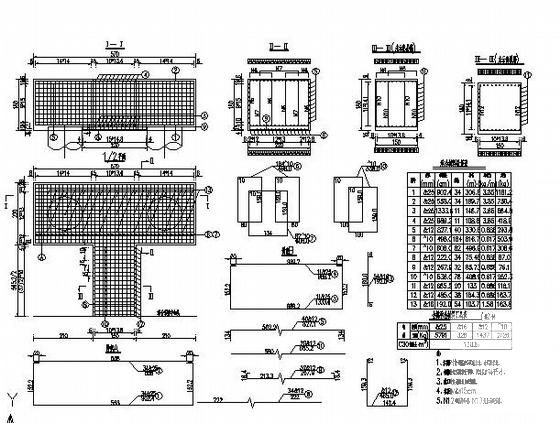

框架式承台钢筋布置图

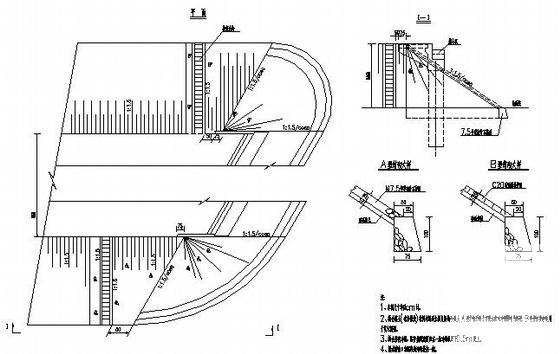

埋置式桥台锥坡、台前铺砌示意图

墙式护栏一般构造图

现浇湿接缝钢筋构造

以下是附件的其中一部分截图，共7张，您也可以搜索更多您想要的资源
