项目概要:
地处XX河上新建一座32+55+32m 连续梁桥 。路桥同宽,桥面宽度32米=3米人行道+2米人非分隔带+3米非机动车道+1米机非分隔带+14米机动车道+1米机非分隔带+3米非机动车道+2米人非分隔带+3米人行道,人非共板。
......
上部结构:
上部结构采用变截面预应力砼连续箱梁,全桥分四幅箱梁,单幅宽8米,箱梁跨径布置为32+55+32米,中墩处根部高度为3.5米,中跨跨中及边跨端部均为1.8米。梁底变高度段线形按圆弧曲线布置。边箱梁外侧注意预留10cm后浇段。
箱梁边跨采用满堂支架现浇施工,中跨先在河道内架设钢管桩与贝雷架,再在贝雷架上搭设满堂支架进行现浇施工,施工期间主控预留7m通航孔,不满足七级巷道标准,因此河道内施工前应先向航道部门审批通过方可实施。
台后机动车道部分6米长搭板。
......
下部结构:
桥墩贴近河道驳岸布置,墩身采用矩形实体立柱,全桥共8个立柱,每个立柱宽5米,厚1.8米;承台采用整体承台,厚2.5米,每个承台下设置双排共16根Ф1.2米的钻孔灌注桩。
桥台设置于广场之上,采用U型重力式桥台,承台厚度1.5米,实体台身,每个承台下设置26根Ф1米的钻孔灌注桩。台身外表面采用花岗石干挂贴面装饰。
......
,共11页。

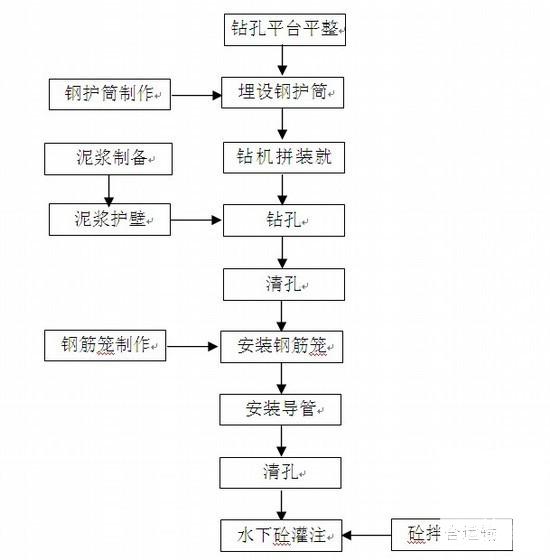

施工流程图

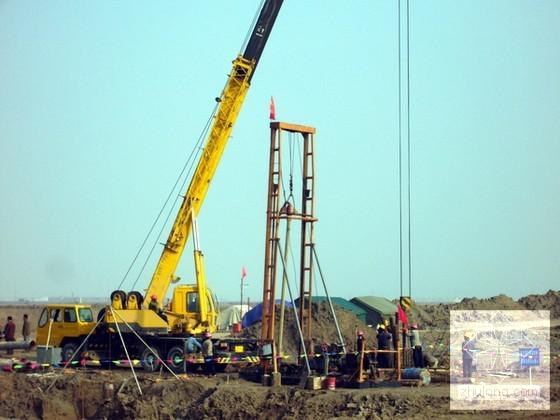

钻孔桩施工方案 - 1
第 1 张图
钻孔桩施工方案 - 2
第 2 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
