技术标准： 计算行车速度：80 km/h； 荷载等级：汽车－超20级，挂车－120； 桥面宽度：2×（0.5＋11.0＋0.74）＝2×12.24m，中缝0.02m，总宽24.5m 风荷载：500Pa/m2 地震烈度：地震基本烈度Ⅵ度； 设计洪水频率：1/300. ...... 设计要点： 上部结构桥型布置与箱梁一般构造 该桥上部结构为跨径55m 90m 55m的预应力混凝土连续刚构，全长207米，主桥桥面宽24.5米，分两幅，每幅桥箱梁采用单箱单室断面，箱梁顶板宽12.00米，底板宽6.00米箱梁，箱梁顶、底面设i%横坡，与桥面横坡相同。 桥墩采用双壁墩，单幅桥横桥向墩宽和箱梁一致，为6米；顺桥向和箱梁0号块内横隔板厚度一致，为1.2米。承台接嵌岩桩基础，桩径采用2.0米，要求基础嵌入微风化层3.5米以上； 桥台采用柱式台，摩擦桩基础,桩径1.5米，嵌入微风化层2.5米以上。

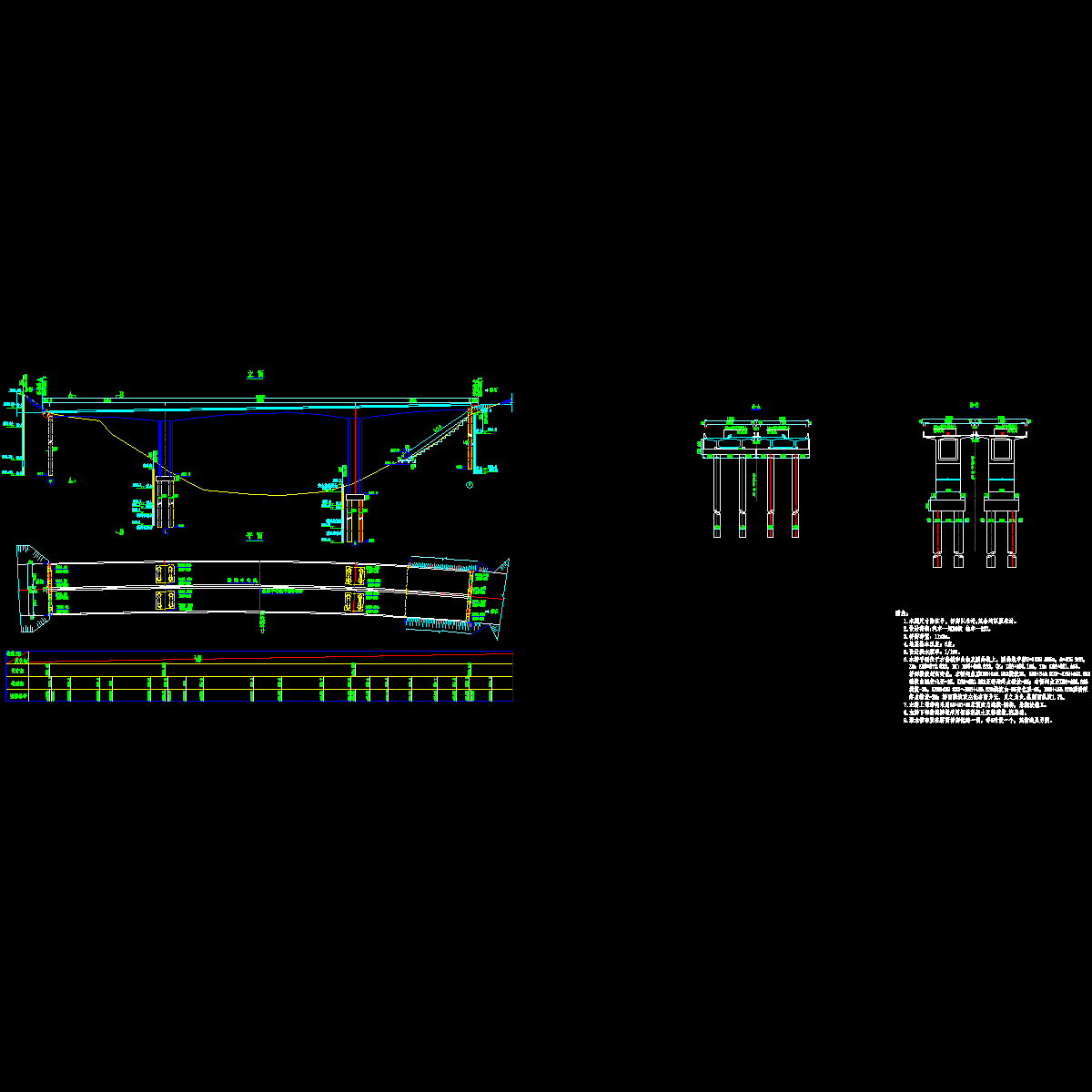

004-006-bzt.dwg

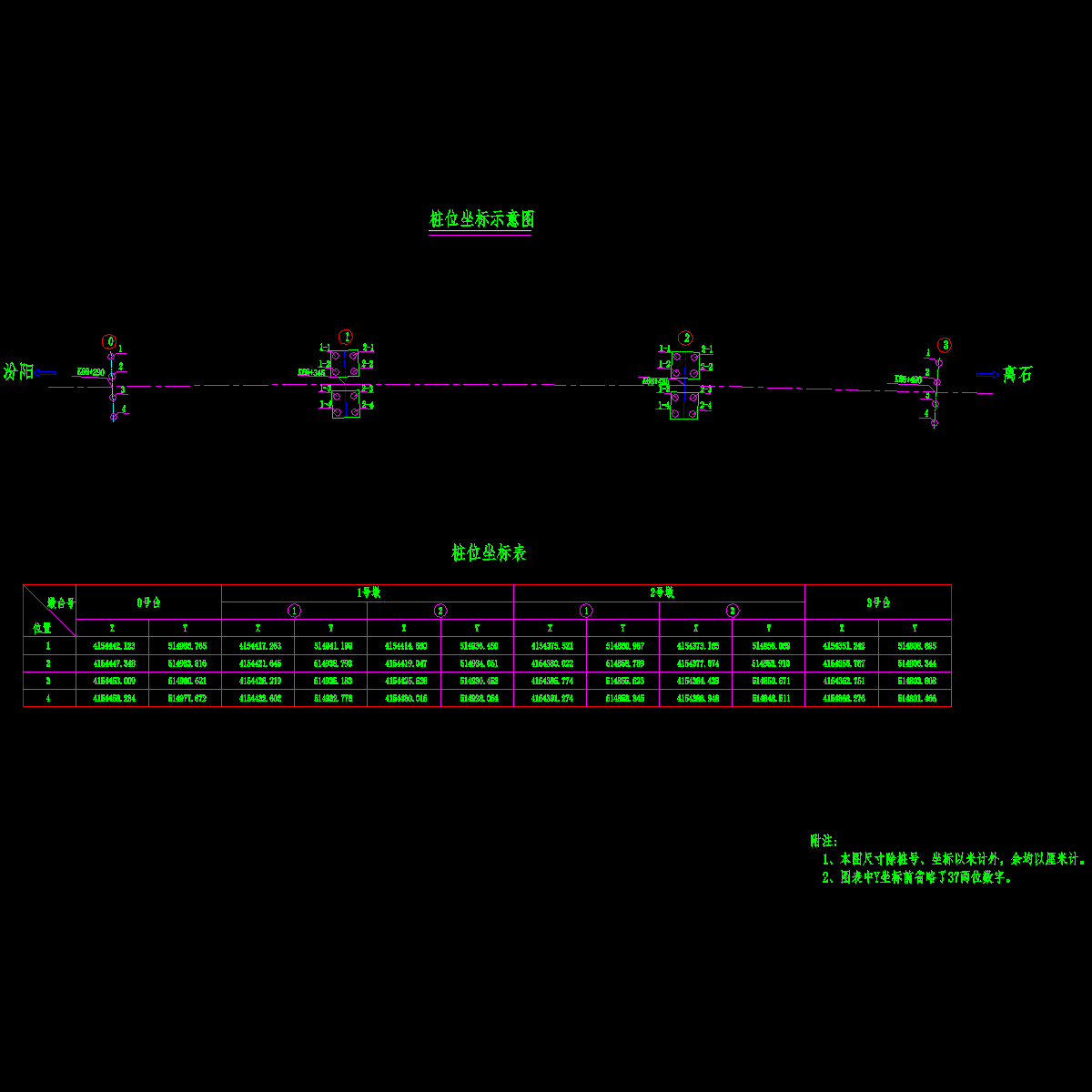

007-桩位坐标图2.dwg

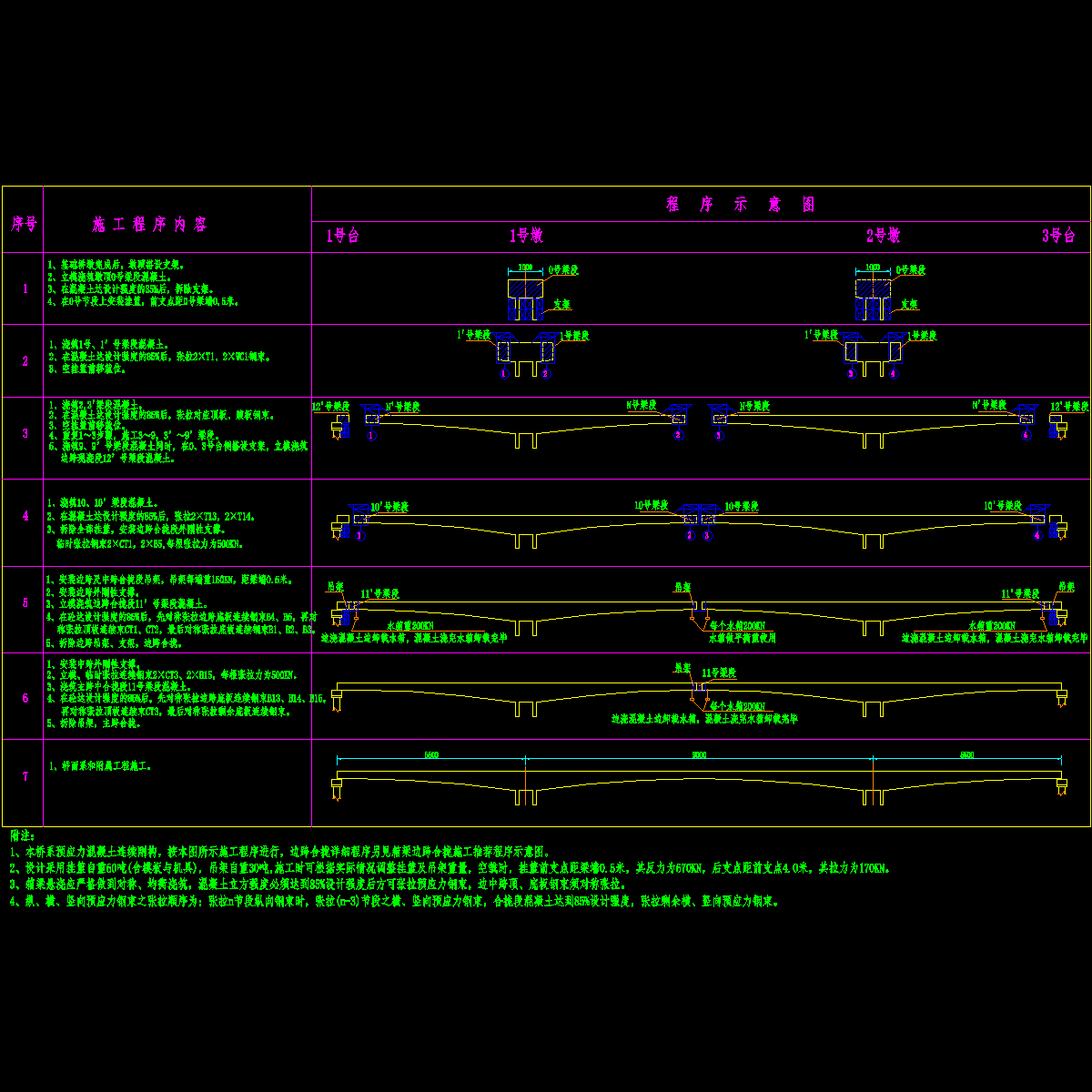

008-箱梁施工程序.dwg

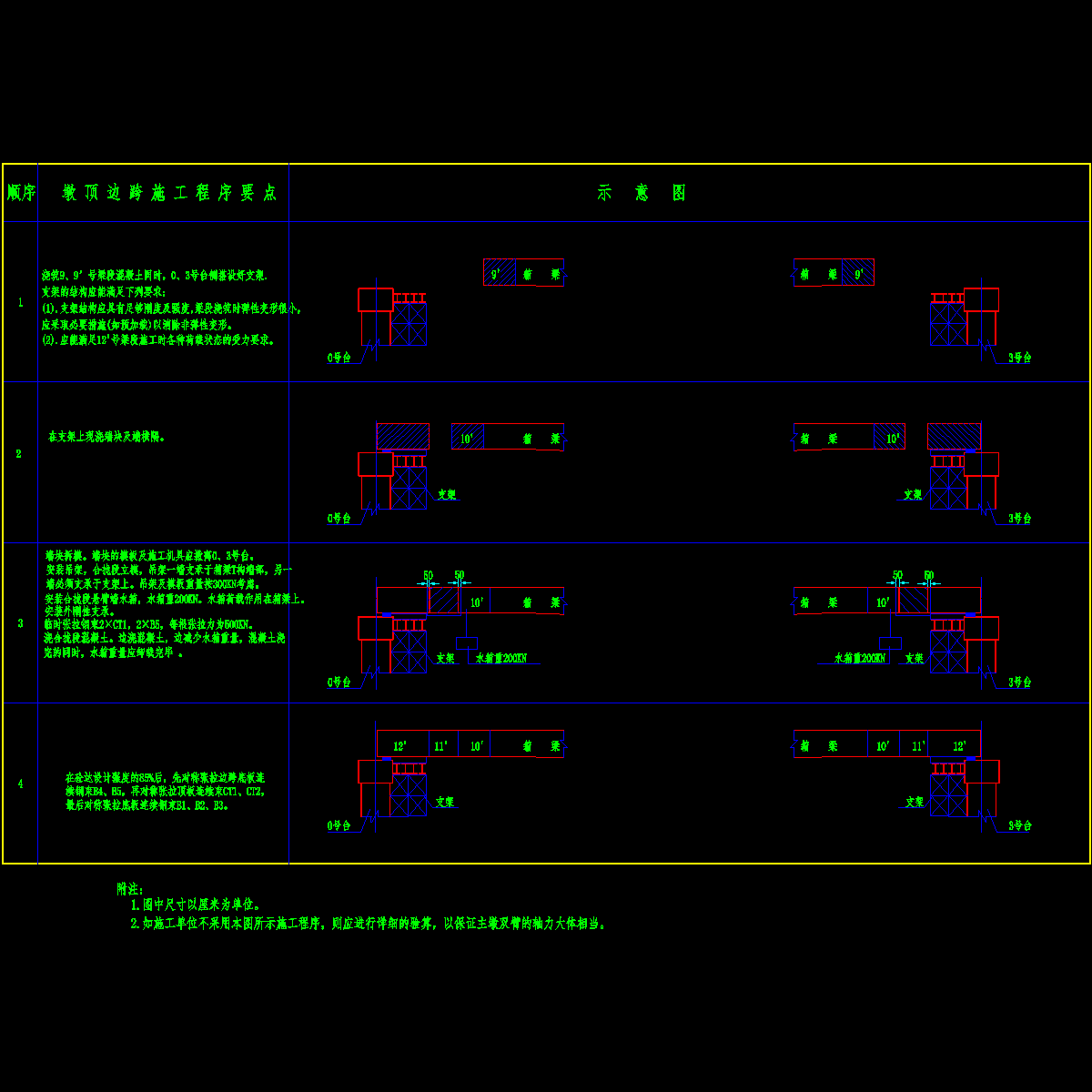

009-边跨箱梁施工程序.dwg

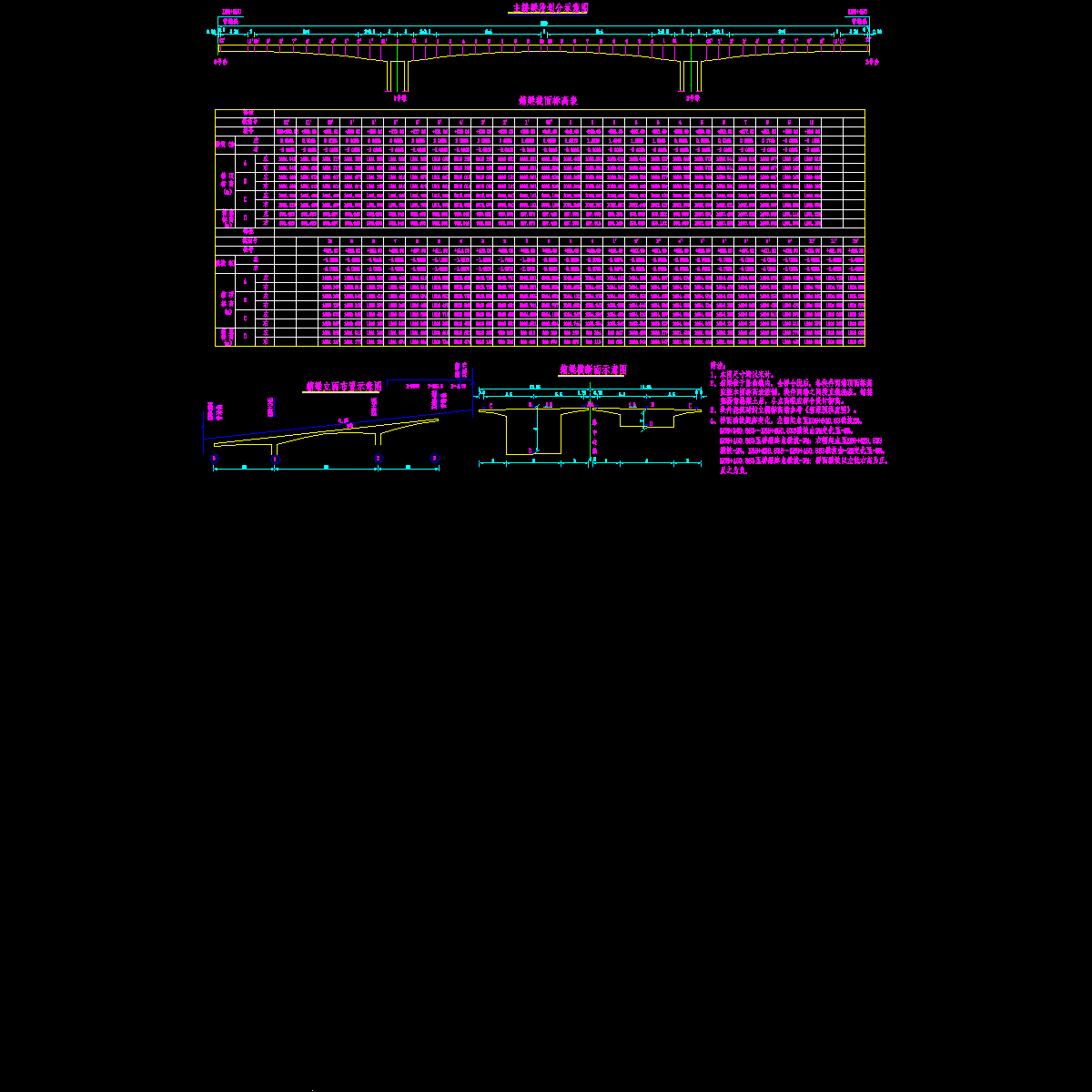

010-标高表.dwg

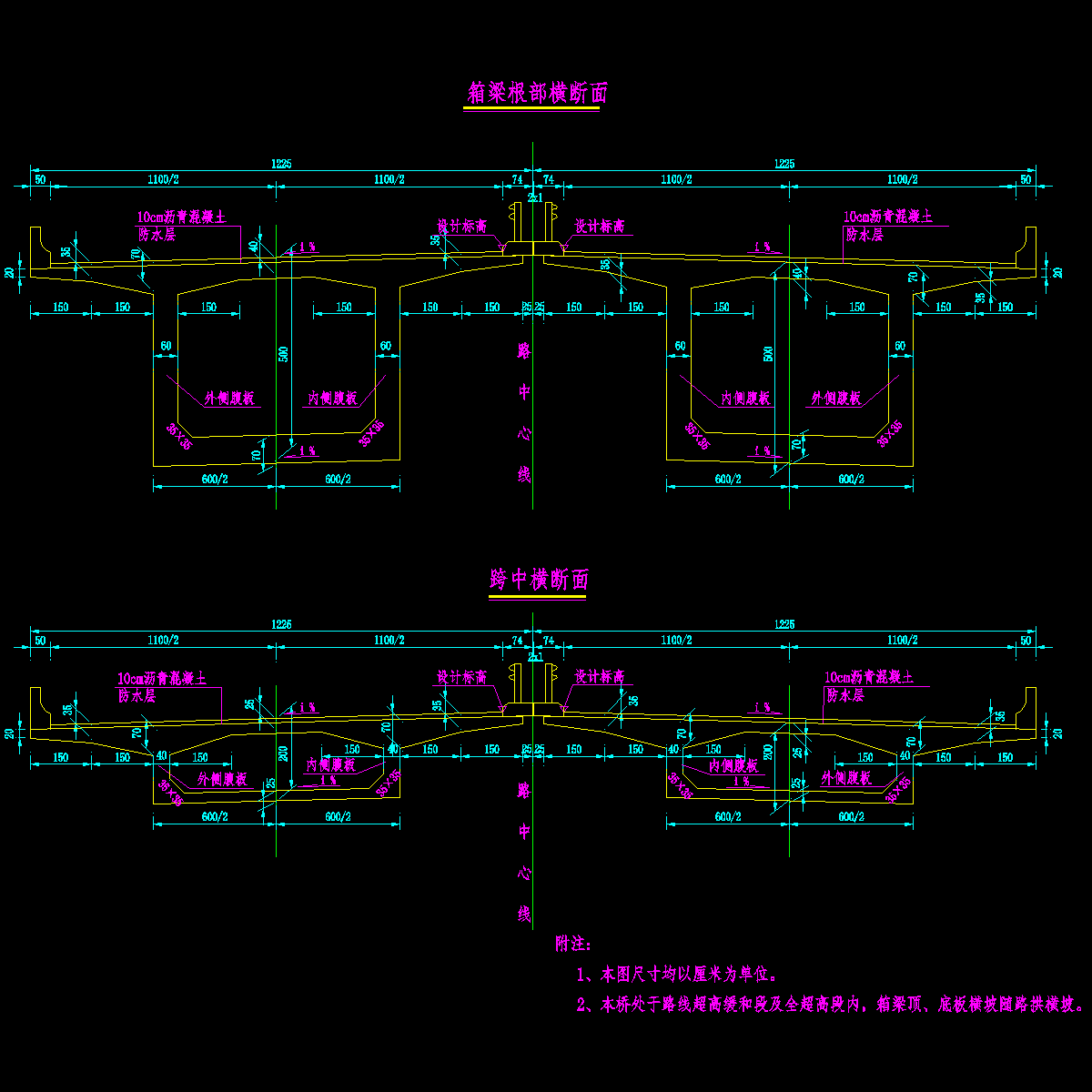

012-标准断面.dwg
013.014-箱梁一般构造图1.dwg
015.016-齿板一般构造图.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
|
