[CAD]18.85 38 18.85m预应力砼斜腿刚构桥梁全套施工图纸(40张).dwg

[复制链接]

0

主题

0

帖子

1803

积分

超级版主

Rank: 8Rank: 8

积分
1803
发表于 2020-12-5 10:22:34 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


技术标准:    1、荷载等级:汽车—20级,挂—100;人群4kN/m;    2、桥面宽度:总宽45m,其组成为:4.5m(人行道) 3.0m(绿化带) 30.0m(行车道) 3.0m(绿化带) 4.5m(人行道)    3、通航标准:小游船,高度大于等于2米。    4、地震烈度:7度   ......   设计要点:    本桥跨径组成为:18.85 38 18.85m的预应力混凝土铰接斜腿刚构,桥梁全长75.7米,桥面纵坡为双向1.5%,竖曲线半径为3000米,桥面横坡为双向2.0%。    桥台为组合式桥台,基础采用三排d150cm钻孔灌注桩基础,桥台锥坡表面采用浆砌片石锥坡护砌。

ctg.dwg
ctg.dwg
db.dwg
db.dwg
eq.dwg
eq.dwg
gl.dwg
gl.dwg
gz.dwg
gz.dwg
ml.dwg
ml.dwg
qt.dwg
qt.dwg
qxt.dwg
qxt.dwg
rlg.dwg
rlg.dwg

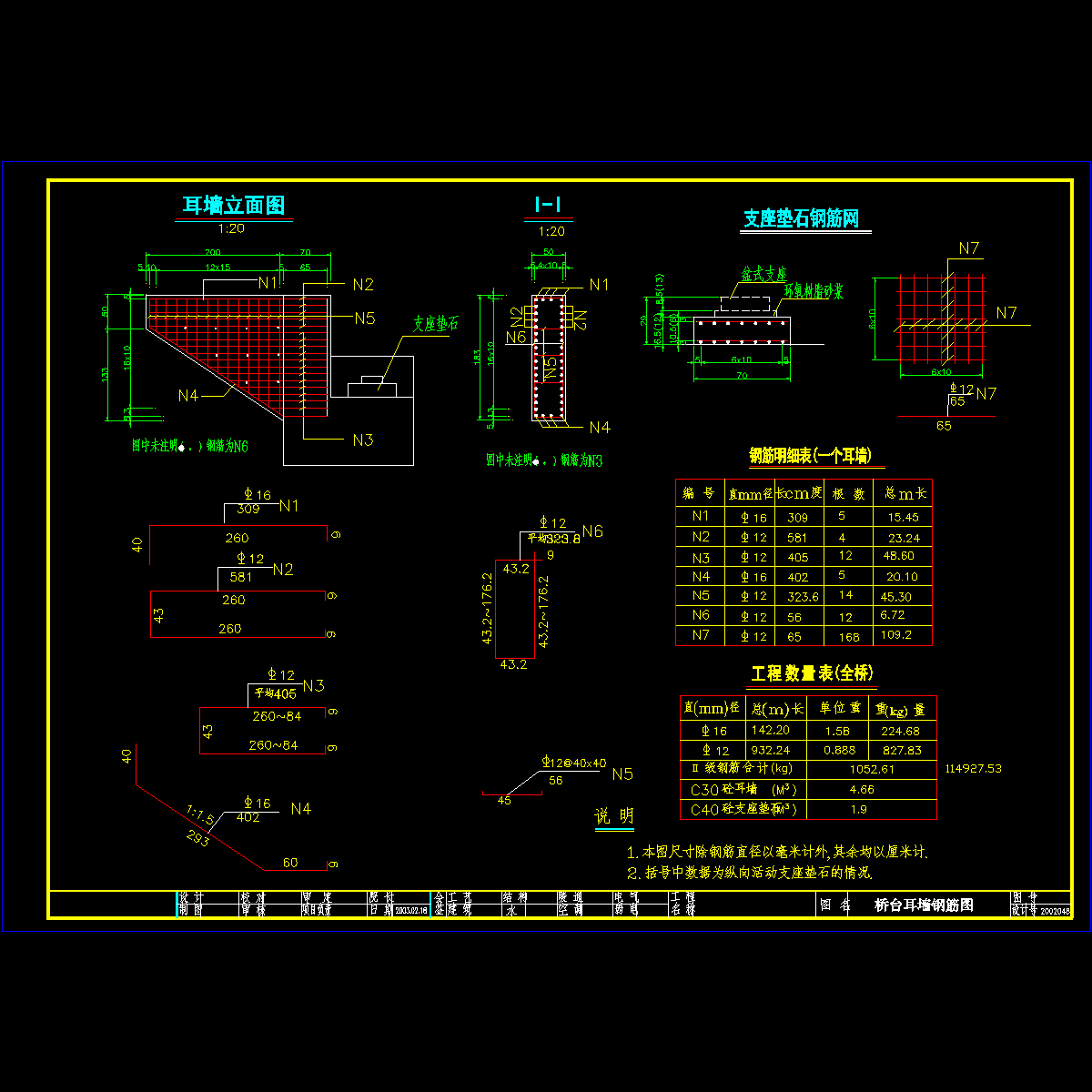

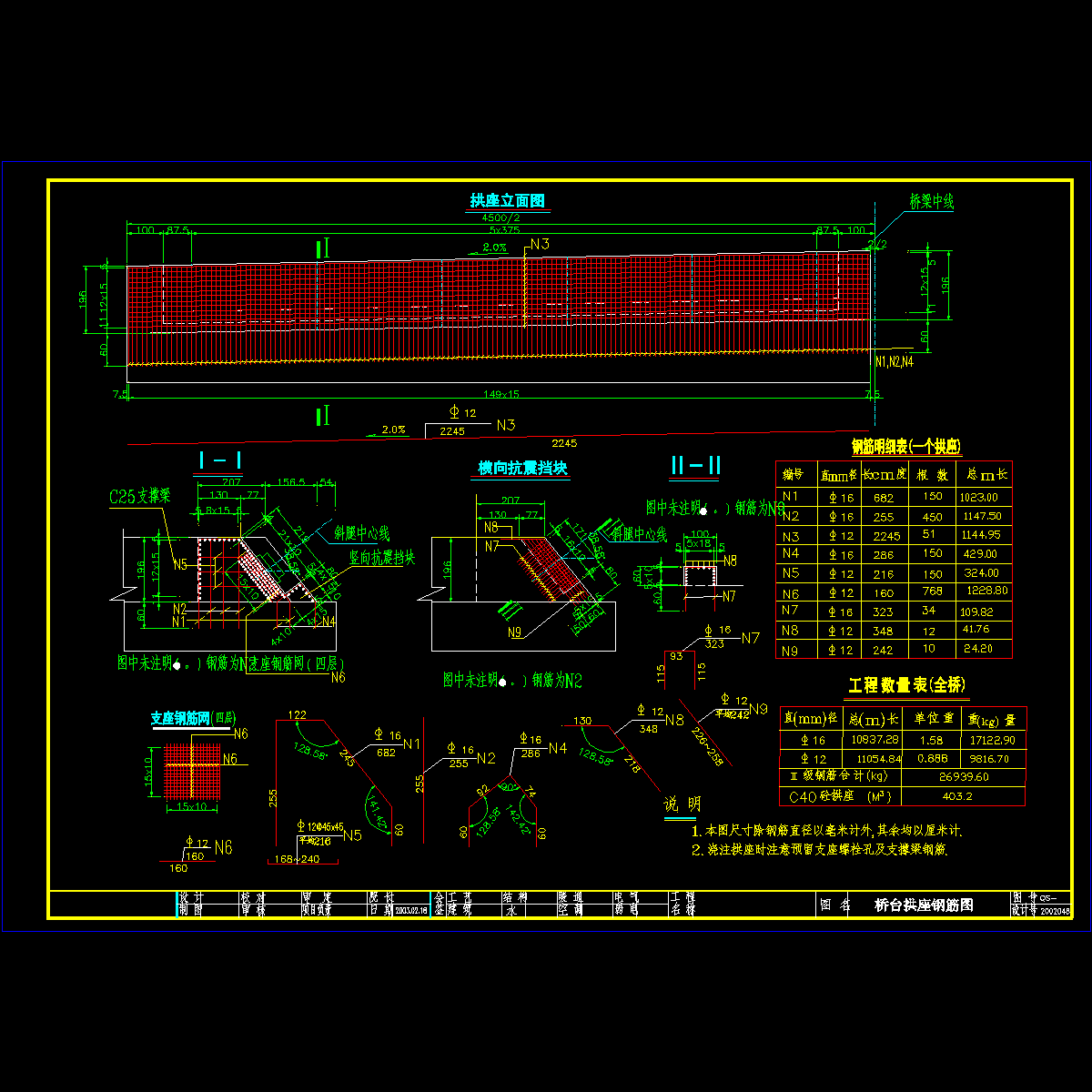

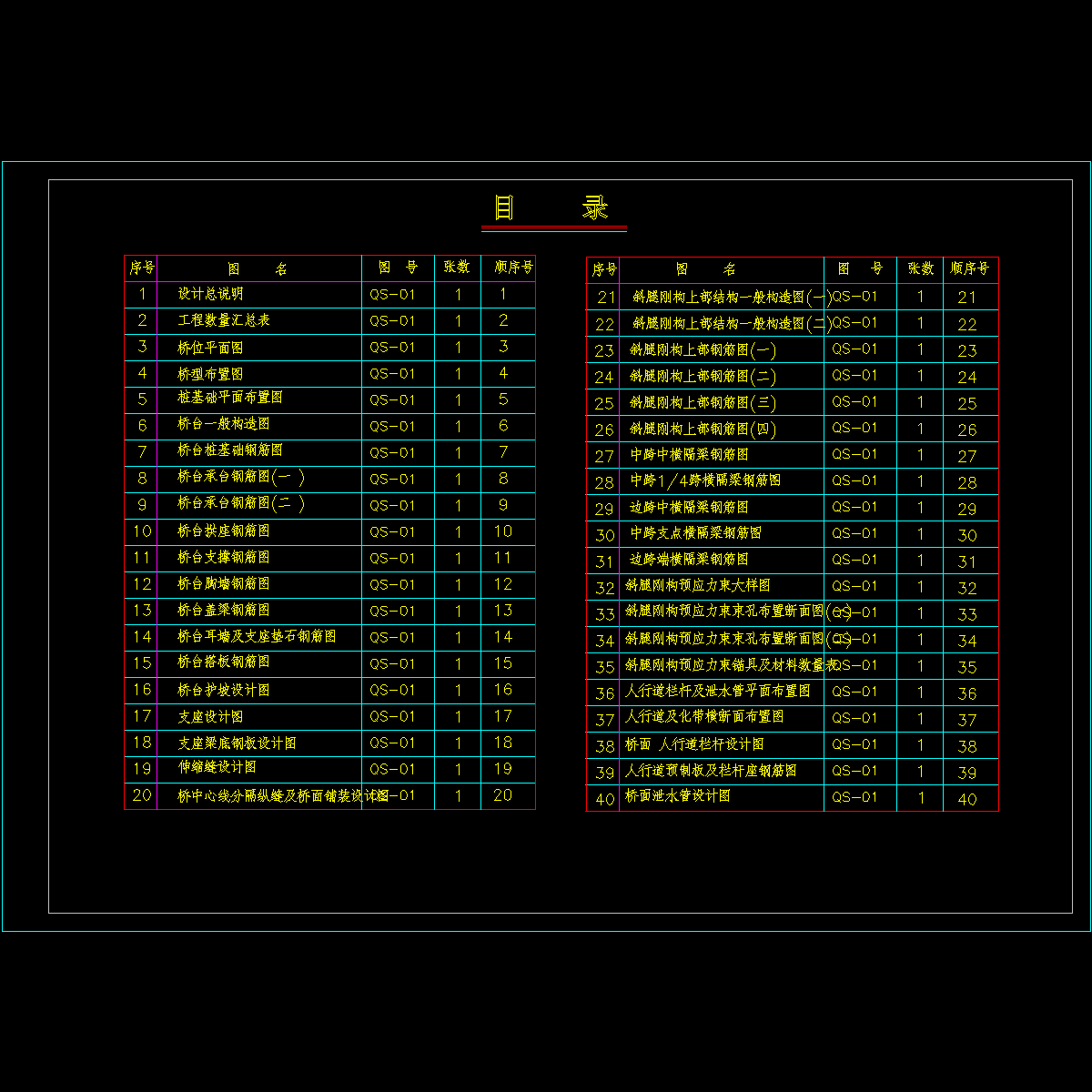

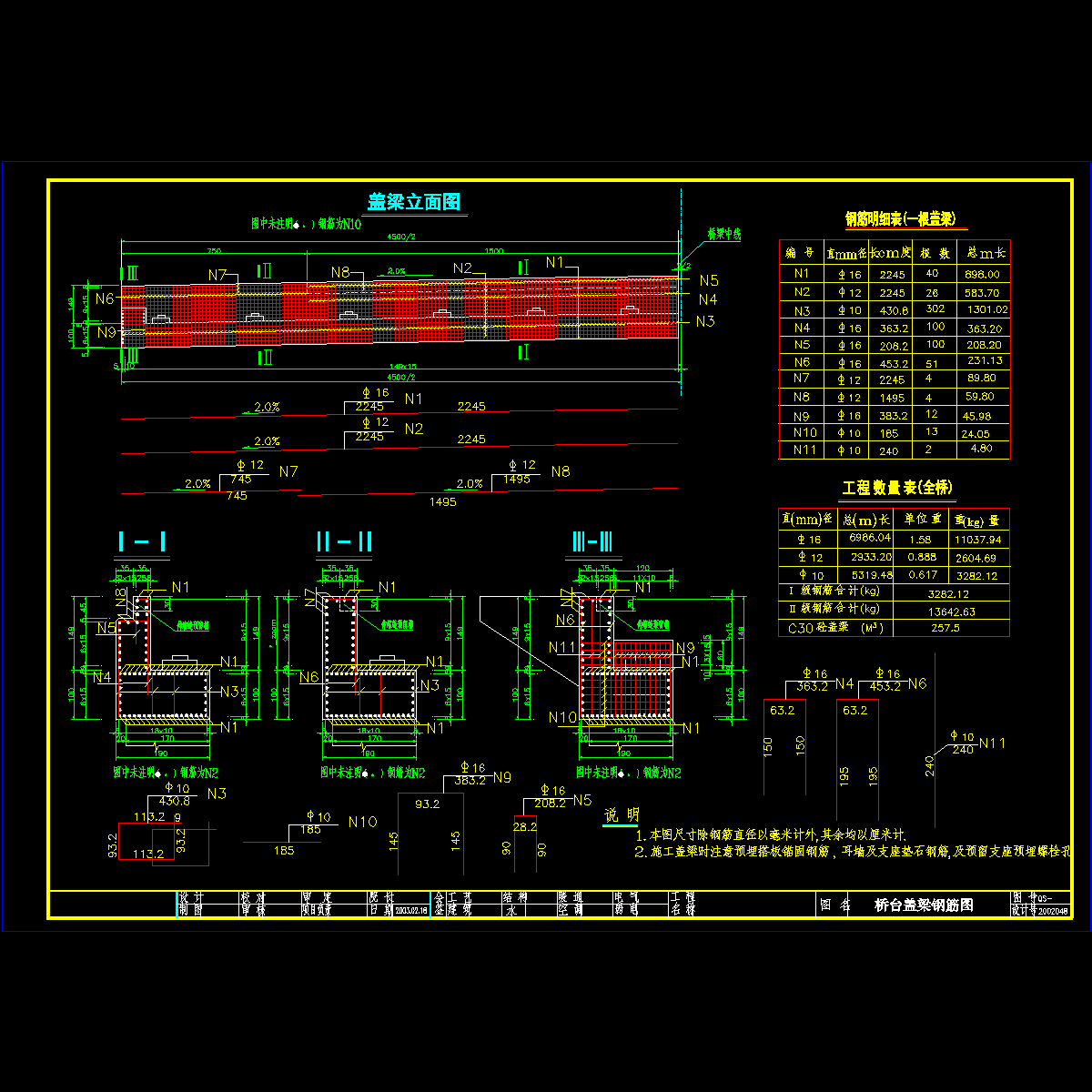

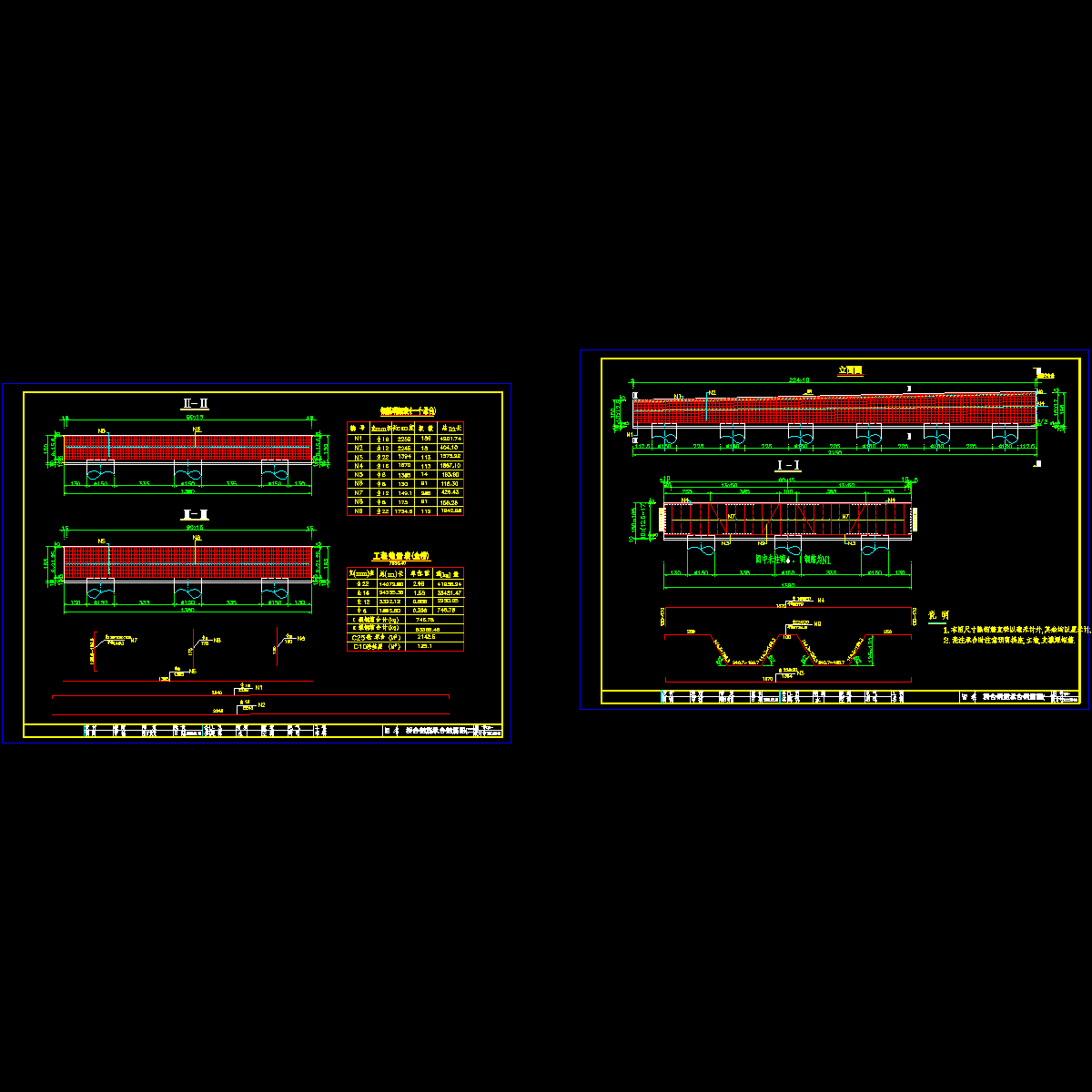

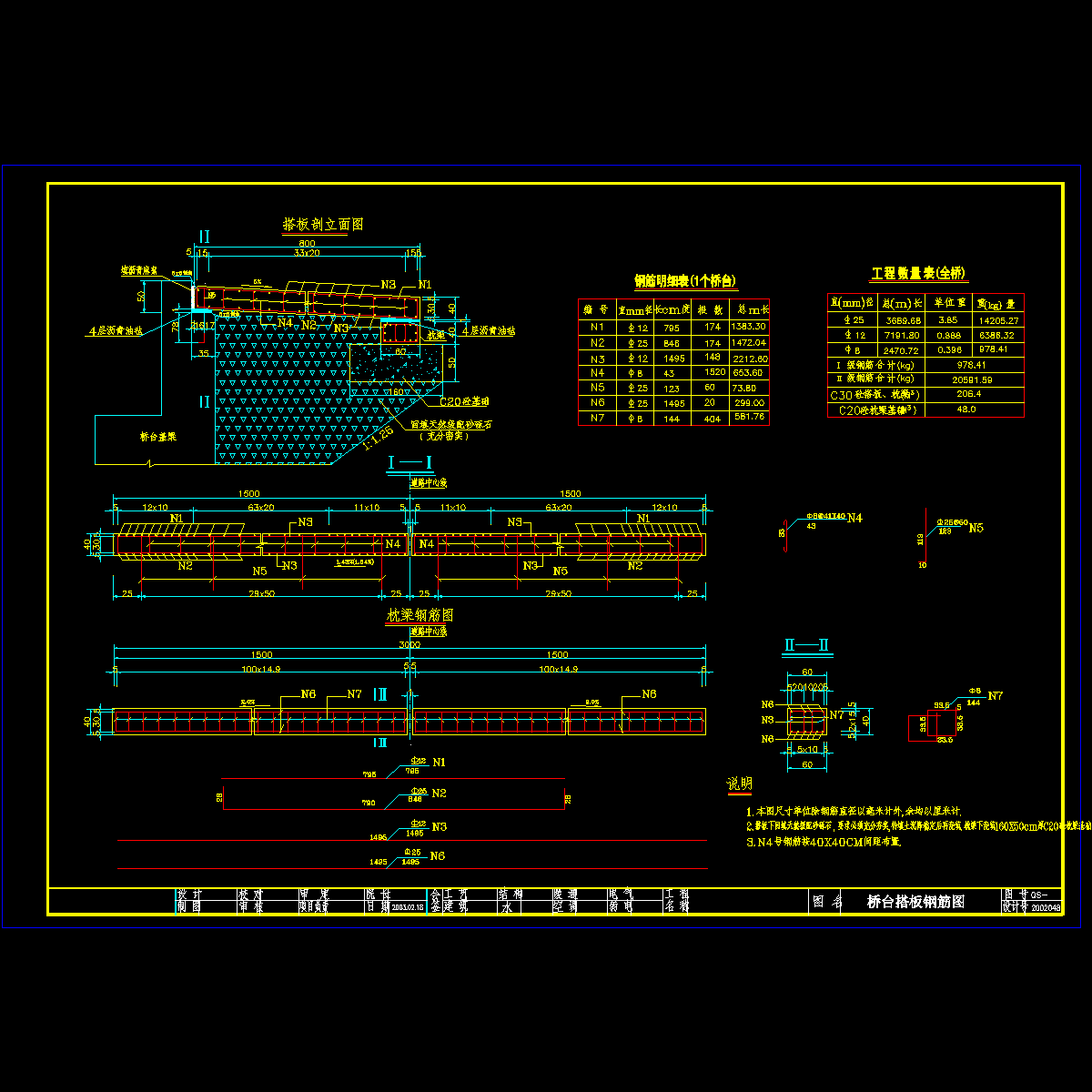

以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ec221eccdcfs0d1w.zip

5.85 MB

下载  售价: 100 积分    赚积分
