桥梁主塔下斜腿外模板布置CAD图纸(工字钢)(dwg)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

说明：
1、正面外模使用原有下塔柱模板，不足部分用强化竹胶板加工后配制；
2、横桥向使用I25作三排支撑架，上布置[8作分配梁，再铺钢丝网（安全网），钢管架立于8分配梁上支撑模板；
3、正面模立于L120×120×10角钢上，角钢长15cm，横焊于下塔柱预埋件上。
4、侧面外模板：利用下塔柱翻模加工成支架式整体模板，置于预埋工字钢组成的平台上

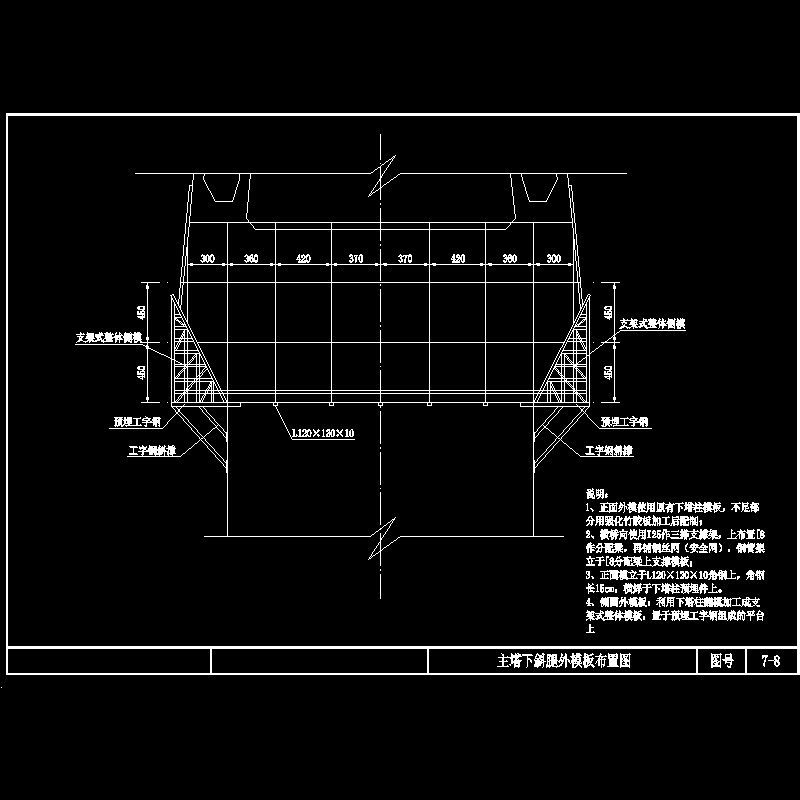

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
