桥梁简易浮吊总体布置CAD图纸(型钢)(dwg)

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

说明：
1、本图尺寸除型钢以mm计外，余均以cm计；
2、起吊绳用Φ21.5钢绳制成，收臂绳用Φ24钢绳组成，起吊绳采用2门穿4线，起臂绳采用2门穿4线；
3、扒杆最大扒度吊点到铰座水平距离可达5.6米，即伸出船头4.6米，均可吊装到位。

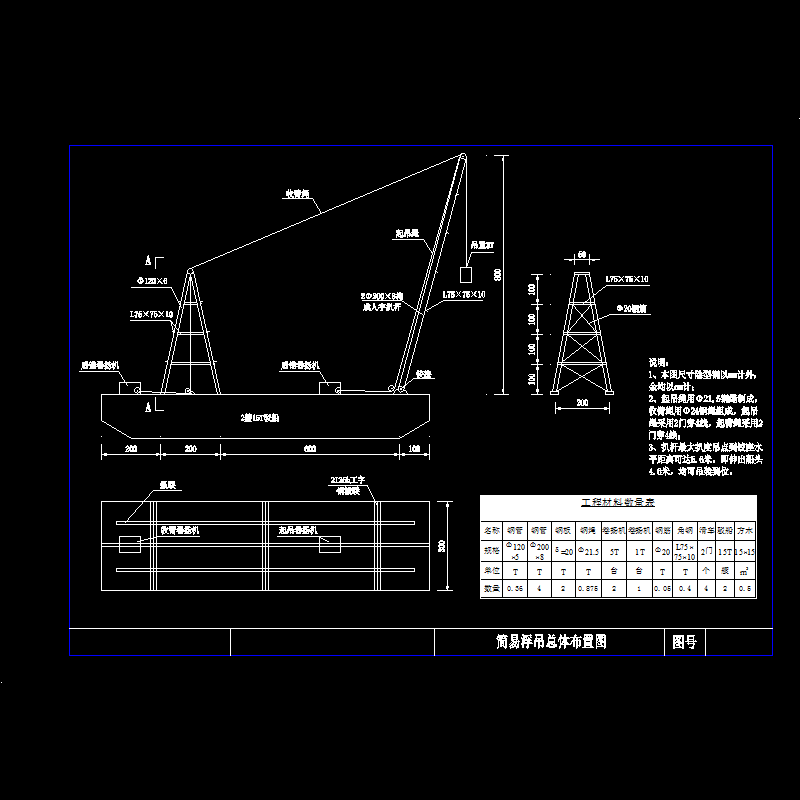

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
