彝良空腹式石拱桥全套设计CAD图纸(总体布置)(dwg)

haha77882 · 发表于 2020-6-22 22:10:03

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

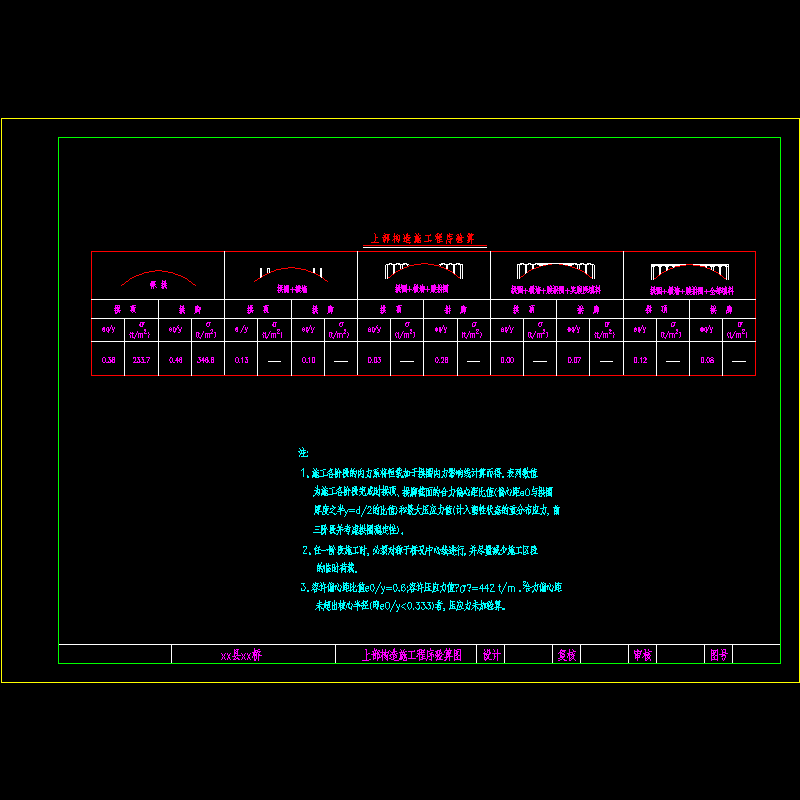

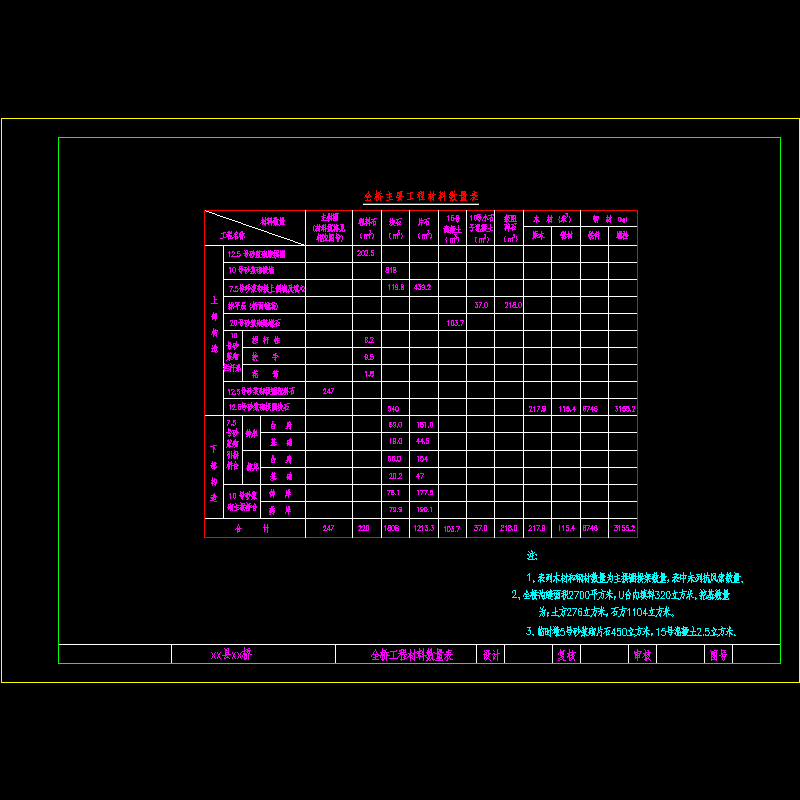

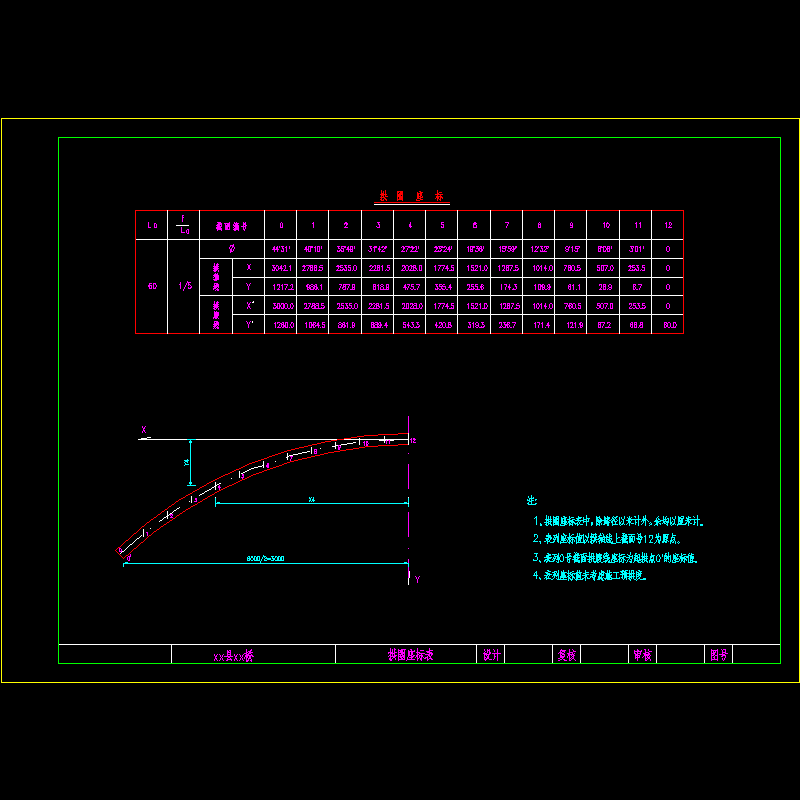

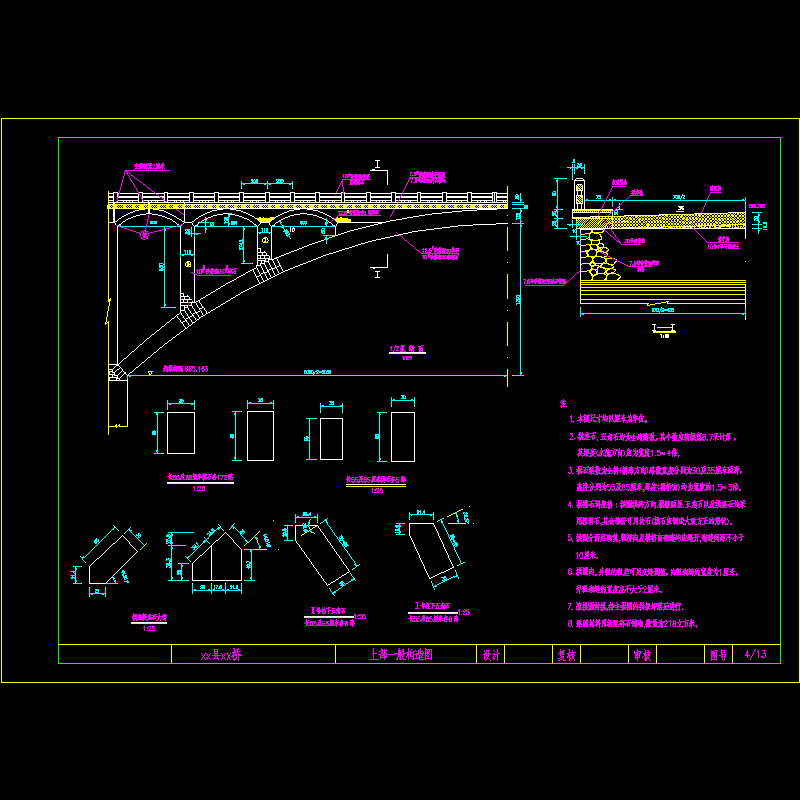

桥梁总体布置：
本桥为跨越xx县xx而设，测时水面高程 679.471米，水面宽 41.1米，桥面纵坡为 0 %。为利于桥面排水，桥面横坡设为3 %，设计采用一孔60米石拱跨越。主拱为正拱，两边起拱线标高相同。

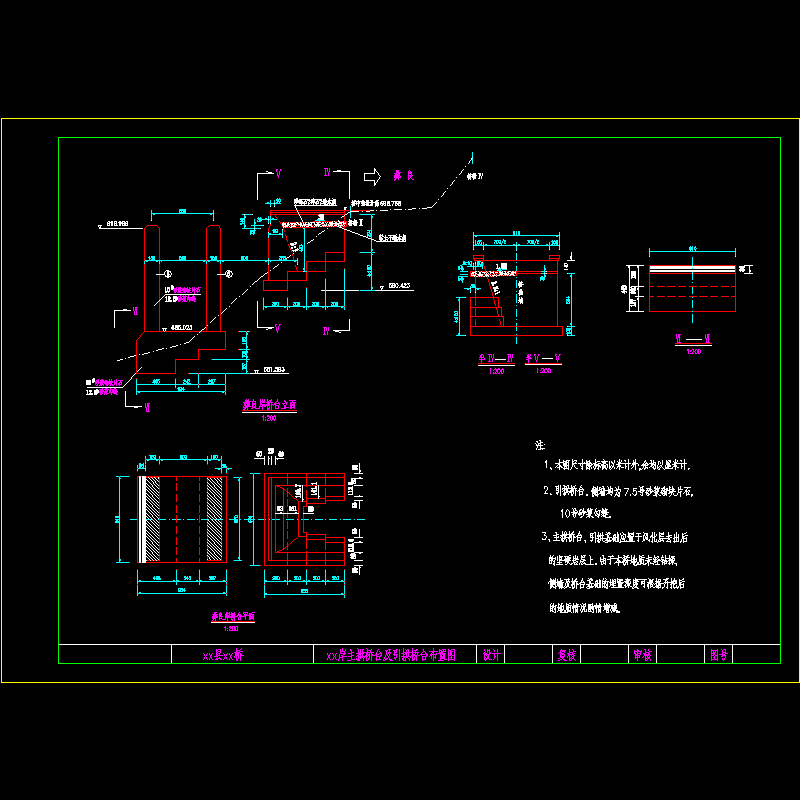

四、地质：
桥位两岸均为裸露的泥质砂岩，钟鸣岸约有2米的覆盖层，xx岸约有1米的覆盖层，岩层表面破碎。
五、水文：
根据调查历史最高水位为 690.263米，经计算得 1%的水位为 690.733米，本河道不通航,漂浮物主要为小枯枝、杂草等。
六、地震：
根据"云建抗《1993》第44号文"的通知,本桥位处的地震烈度为7度。故本桥仅做抗震设防考虑。
