水上1x38m空腹式拱桥施工组织设计(2013)

[复制链接]

0

主题

0

帖子

1591

积分

超级版主

Rank: 8Rank: 8

积分
1591
发表于 2020-4-4 08:55:56 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 项目所在地:云南
  • 桥梁用途:公路桥
  • 桥梁材料类型:钢筋混凝土桥
  • 长度类型:大桥
  • 桥梁总长度:38m
  • 水上、陆上桥梁:水上桥梁
  • 编制时间:近代

附件详情

  • 第一章 编制说明及项目概要
  • 一、编制说明
  • 二、项目概要
  • 三、设计荷载与技术标准
  • 第二章 施工方案 及技术措施
  • 一、施工流程
  • 二、施工准备
  • 三、工程测量及工程试验
  • 四、围堰施工
  • 五、桥梁工程施工方法
  • 六、道路结构层
  • 七、人行道及附属物施工
  • 八、河床铺筑及浆砌驳岸挡墙
  • 九、景观照明
  • 第三章 质量承诺及确保工程质量的保证措施
  • 一、质量保证措施
  • 二、质量保证体系
  • 三、目标管理及质量检测程序
  • 四、 质量控制 技术措施
  • 第四章 工期承诺及确保工期的保证措施
  • 一、工期承诺及工期违约承诺
  • 二、工期保证措施
  • 第五章 施工总体部署及施工进度计划
  • 一、现场管理体系
  • 二、施工总体安排
  • 三、施工进度计划
  • 第六章 机械设备、材料、劳动力投入计划及保证措施
  • 一、 机械、设备投入计划及保证措施
  • 二、 劳动力安排和材料投入计划及保证措施
  • 三、 材料投入计划及其保证措施
  • 第七章 确保 安全文明施工 的保证措施
  • 一、安全生产管理措施
  • 二、文明施工措施
  • 第八章 降低环境污染和噪音措施
  • 一、防止大气污染措施
  • 二、防止水土流失
  • 三、防止水质污染
  • 四、环境保护
  • 五、声环境影响减缓措施
  • 第九章 施工场地治安保卫管理计划及措施
  • 第十章 冬、雨季施工措施
  • 第十一章 施工总平面布置
  • 一、施工总平面布置
  • 二、施工总平面布置原则
  • 三、施工临时用水布置
  • 四、施工临时用电布置
  • 五、施工总平面布置及临时用地
  • 六、施工现场平面管理
  • 第十二章 成品、半成品保护措施
  • 一、组织管理保护措施
  • 二、施工期间保护
  • 三、完工后交付前保护
  • 四、缺陷责任期保修措施及回访制度
  • 第十三章 项目风险预测与防范
  • 第十四章 施工方内部及与建设、监理、设计单位的协调
  • 第十五章 降低成本措施
  • 第十六章 农民工工资保障措施
  • 一、完善的用工管理制度
  • 二、监管的措施
  • 第十七章 地上、地下设施保护措施
  • 一、地上、地下设施类型
  • 二、施工前准备
  • 三、地上设施的保护和加固
  • 四、地下设施的保护和加固
  • 附表一、拟投入该项目的主要施工设备表
  • 附表二、拟配备该项目的试验和检测仪器设备表
  • 附表三、劳动力计划表
  • 附表四、计划开、竣工日期和施工进度计划网络图
  • 附表五、施工总平面图
  • 附表六、临时用地表
  • 六、 项目管理 机构配备情况
  • 1、项目管理机构配备情况表
  • 2、项目经理简历表
  • 3、项目 技术负责人 简历表
  • 4、专职安全管理人员简历表
  • 5、项目管理机构配备情况辅助说明资料

附件详情

项目概要:
xx大河桥为1×38m空腹式拱桥。
上部结构主拱圈为1×38m悬链线箱形无铰拱桥,斜交角度0度,主拱计算跨径按正投影38m计算,计算矢高4.75m,矢跨比1/8,拱轴系数m=4.324,箱高100cm,度宽3650cm,顶宽3650cm,顶、底板厚度均23cm。上部结构腹拱圈为圆弧形拱,其中河岸两侧为三铰拱;腹拱正投影净跨径3.2m,净矢高0.64m,净矢跨比1/5。腹拱圈为40cm厚的矩形板拱。
下部结构采用组合式桥台、立墙,Φ120cm钻孔灌注桩基础,桩基为磨擦桩,地质主要由砂砾、粘土、粉砂为主,单桩设计承载力3400KN,承台间设8根预应力混凝土 地系梁以抵抗水平力,每根地系梁下设6根预制小方桩。 施工工艺 :上部结构就地满堂支架浇筑,部份下部结构须水上施工,采用围堰旋挖钻孔桩基础施工,水下灌注。
......
主要建设内容:
1、桥梁上部结构工程:拱桥拱肋、拱上构件、粉煤灰拱上填料、排水层、水泥稳定碎石层、沥青稳定碎石层、沥青混凝土面层、人行道工程、安砌路缘石、流水石、栏杆、变形缝装置等;
2、桥梁下部结构工程:回旋钻孔灌注桩、混凝土承台、拱桥拱座、台身、地系梁、混凝土方桩等;
3、附属工程:土石方工程、拆除工程、河床铺筑、挡土墙工程、倒虹吸排水工程等;
4、景观照明工程:配电箱、灯杆安装、照明设施安装、电缆井等。
......
,共165页。

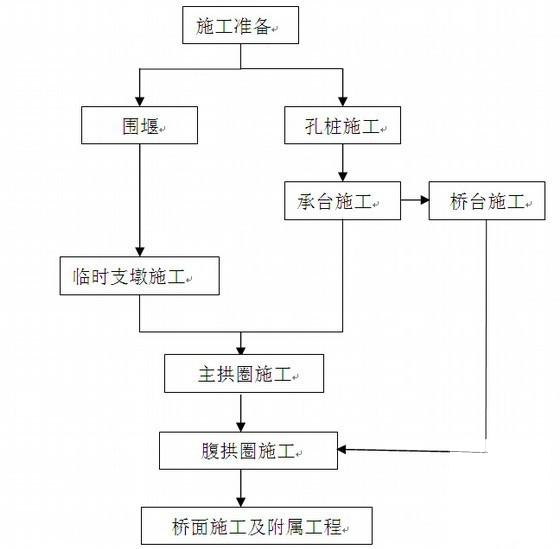

施工流程

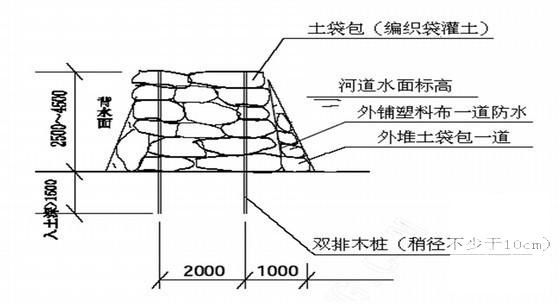

围堰断面示意图

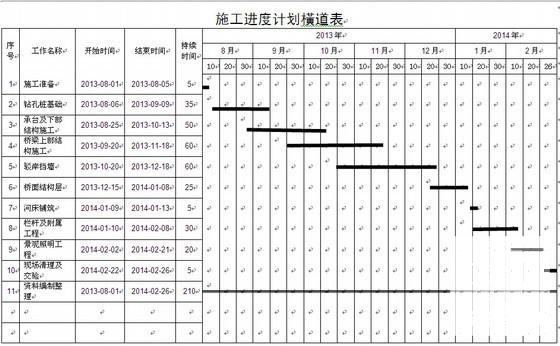

施工进度横道图

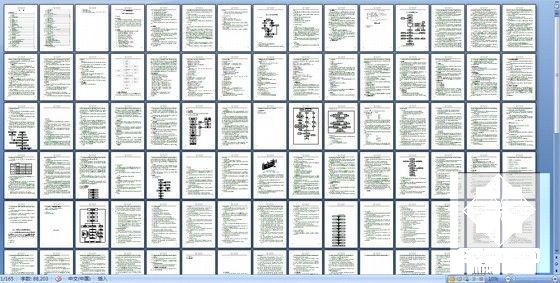

内容总览
